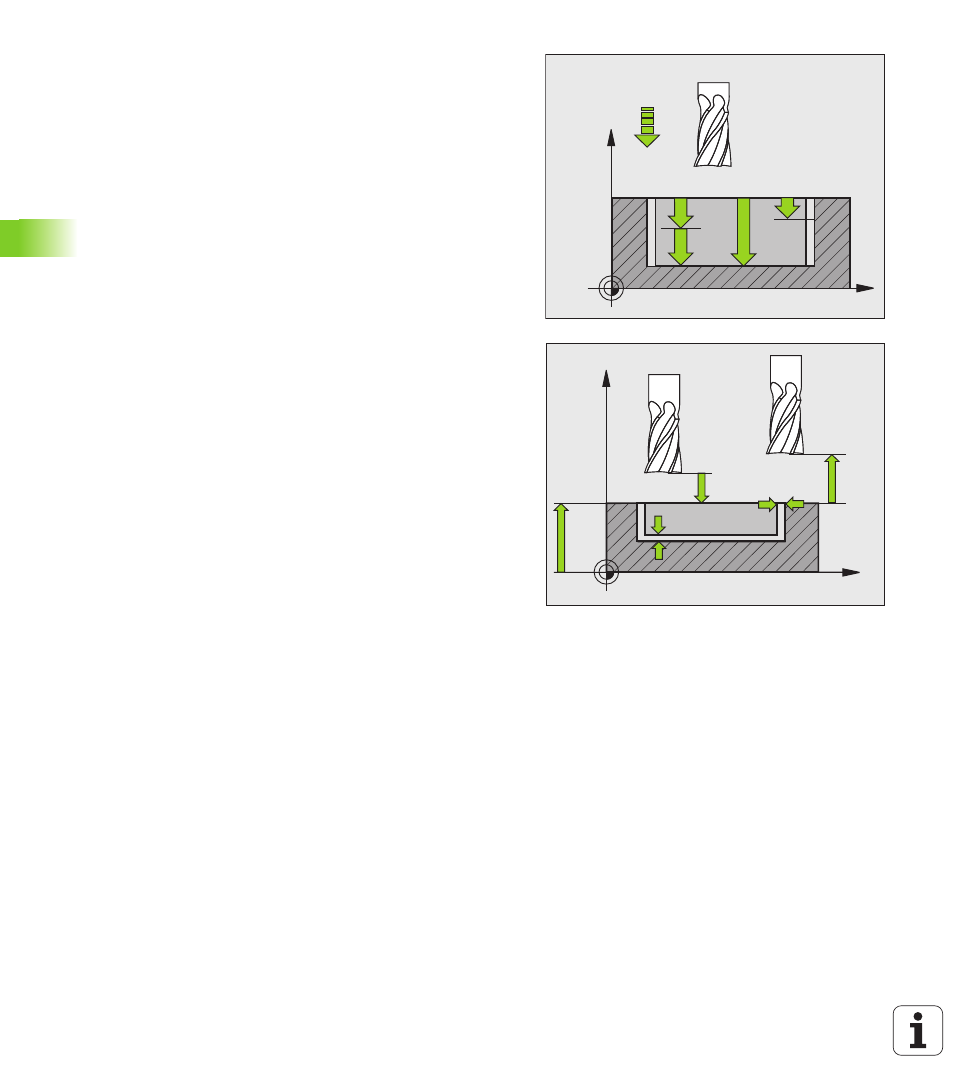

148 Cycles d'usinage : fraisage de poches / tenons / rainures
5.2 POCHE RECT
ANGULAIRE (cy
c
le
251, DIN/ISO: G251)
U Profondeur Q201 (en incrémental): Distance entre la
surface de la pièce et le fond de la poche. Plage
d'introduction -99999,9999 à 99999,9999
U Profondeur de passe Q202 (en incrémental): Distance
parcourue par l'outil en une passe; introduire une
valeur supérieure à 0. Plage d’introduction 0 à
99999,9999
U Surép. finition en profondeur Q369 (en
incrémental): Surépaisseur de finition pour la
profondeur. Plage d’introduction 0 à 99999,9999
U Avance plongée en profondeur Q206: Vitesse de
déplacement de l'outil lors de son déplacement à la
profondeur, en mm/min. Plage d'introduction 0 à
99999,999, en alternative FAUTO, FU, FZ
U Passe de finition Q338 (en incrémental): Distance
parcourue par l'outil dans l'axe de broche lors de la
finition. Q338=0: Finition en une seule passe. Plage
d’introduction 0 à 99999,9999
U Distance d'approche Q200 (en incrémental): Distance
entre la surface frontale de l'outil et la surface de la
pièce. Plage d’introduction 0 à 99999,9999, en
alternative PREDEF
U Coordonnée surface pièce Q203 (en absolu):
Coordonnée absolue de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
U Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (dispositif de fixation) Plage
d’introduction 0 à 99999,9999, en alternative PREDEF
X
Z
Q201
Q206
Q202
Q338
X
Z
Q200
Q204
Q203
Q369
Q368
