Cycles palpeurs : initialisation automatique des points d'origine

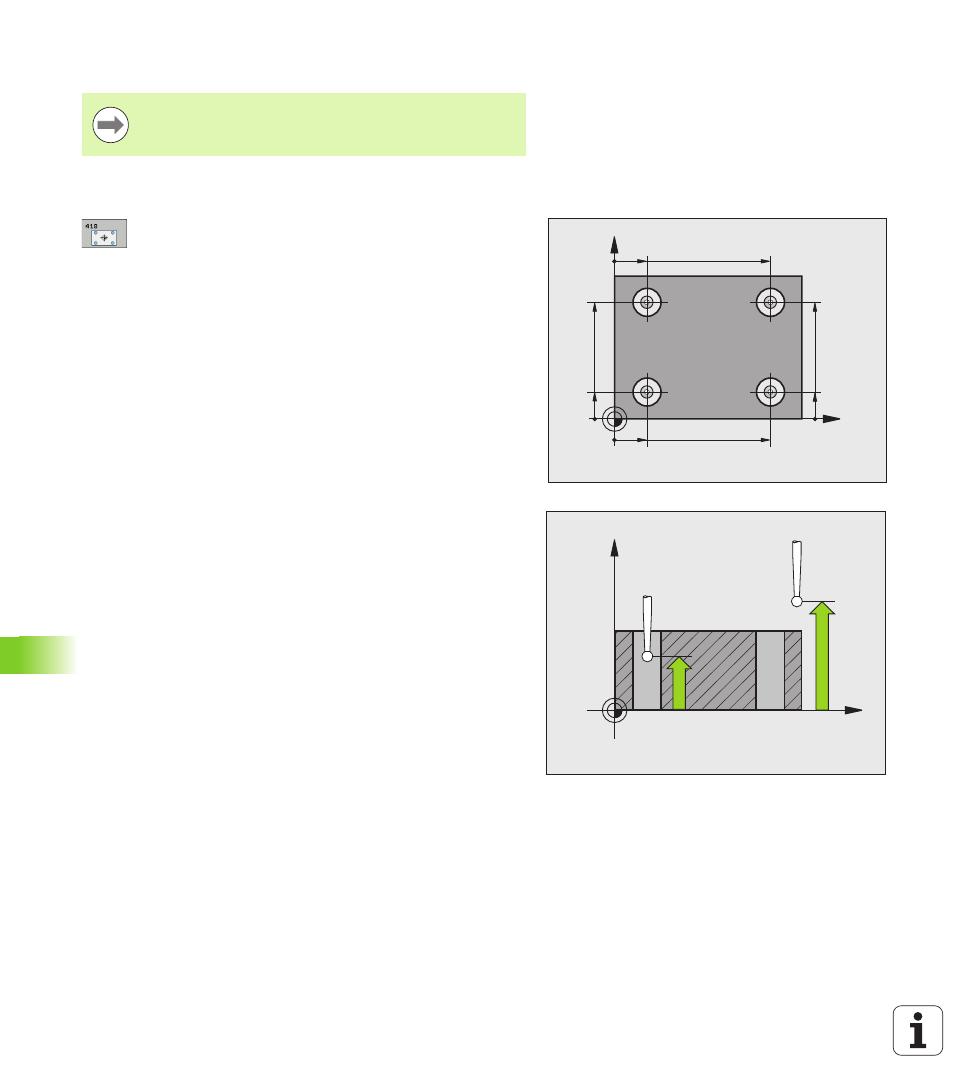

15.12 POINT DE REFERENCE CENTRE 4 TR
OUS (cy
c
le 41
8, DIN/ISO:
G41
8
)
Attention lors de la programmation!
Paramètres du cycle
U
1er centre sur 1er axe
Q268 (en absolu) : centre du
1er trou dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U
1er centre sur 2ème axe
Q269 (en absolu) : centre du
1er trou dans l'axe secondaire du plan d'usinage.
Plage d'introduction -99999,9999 à 99999,9999
U
2ème centre sur 1er axe
Q270 (en absolu) : centre du
2ème trou dans l'axe principal du plan d'usinage
Plage d'introduction -99999,9999 à 99999,9999
U
2ème centre sur 2ème axe
Q271 (en absolu) : centre
du 2ème trou dans l'axe secondaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
U
3ème centre sur 1er axe
Q316 (en absolu) : centre du
3ème trou dans l'axe principal du plan d'usinage.
Plage d'introduction -99999,9999 à 99999,9999
U
3ème centre sur 2ème axe
Q317 (en absolu) : centre
du 3ème trou dans l'axe secondaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
U
4ème centre sur 1er axe
Q318 (en absolu) : centre du
4ème trou dans l'axe principal du plan d'usinage
Plage d'introduction -99999,9999 à 99999,9999
U
4ème centre sur 2ème axe
Q319 (en absolu) : centre
du 4ème trou dans l'axe secondaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
U
Hauteur mesure dans axe palpage
Q261 (en absolu) :
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
U
Hauteur de sécurité
Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de fixation). Plage
d’introduction -99999,9999 à 99999,9999, en
alternative PREDEF
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
X
Y
Q269
Q268
Q270
Q317
Q271
Q318
Q316
Q319
X
Z
Q261
Q260
