7 Cycles de perçage et schémas de trous et cycles de fraisage dans le programme
TNC 124 85
Schémas de trous dans le programme
Vous pouvez également introduire dans un programme les
données concernant les schémas de trous Cercle de trous et
Rangées de trous
(cf. chapitre 4).
Perçages dans le schéma de trous
Aux positions du schéma de trous, la TNC perce soit des trous, soit
un filet. Vous devez saisir dans un cycle à l'intérieur du programme
les données du trou ou du filet.
La TNC perce les trous suivant le cycle été sélectionné situé dans
le programme avant le cycle de schéma de trous.
Graphisme de schémas de trous
Les schémas de trous peuvent être représentés graphiquement
dans le programme.

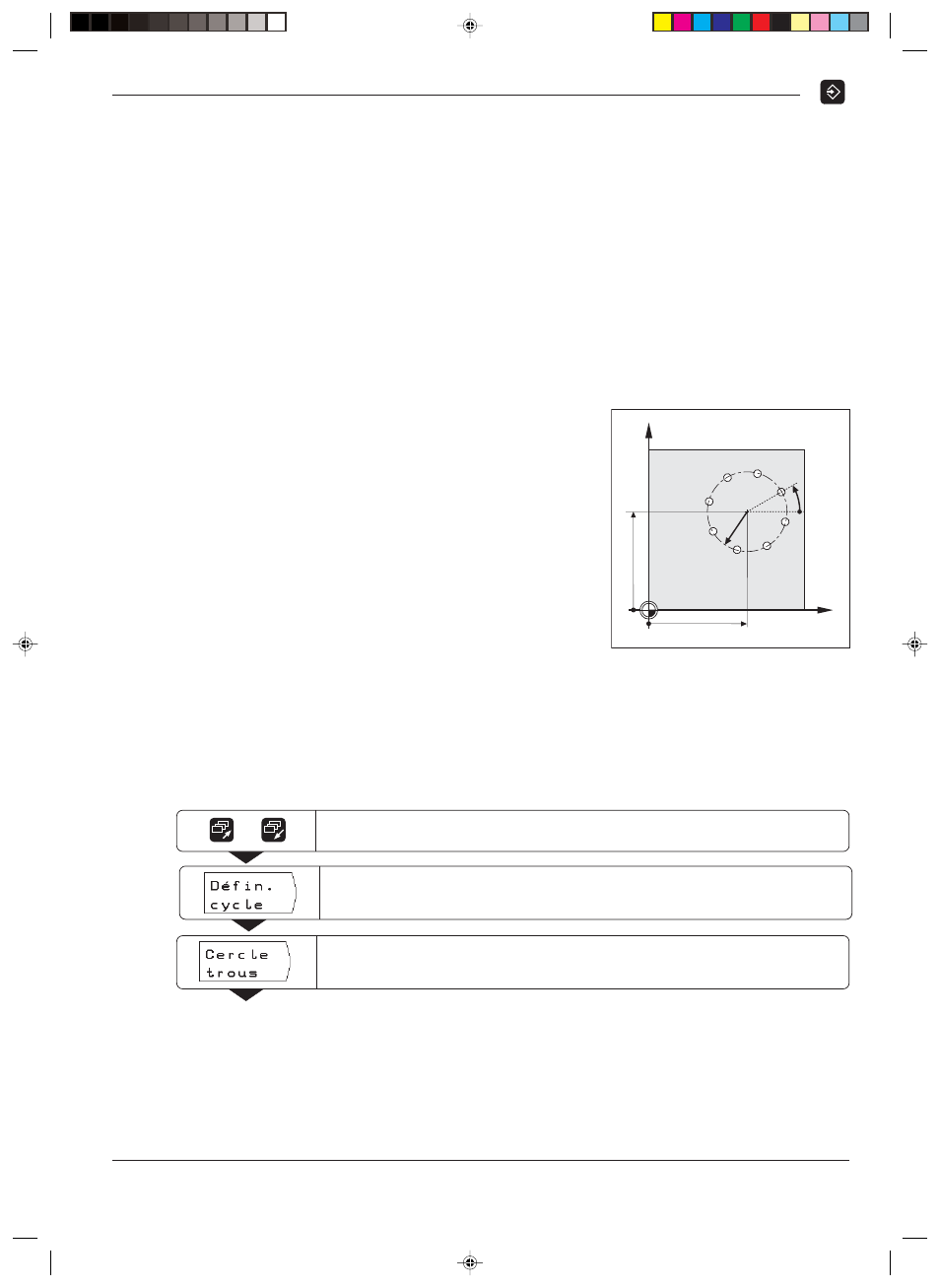

Exemple de programme: Cycle 5.0 Cercle de trous (cercle entier)
Nombre de trous NB : 8
Coordonnées du centre:
CCX
= 50 mm
CCY
= 50 mm
Rayon cercle de trous RAYON : 20 mm
Angle initial entre l'axe X
et le premier trou START : 30°
Données concernant les trous
Informations sur le cycle 1.0 Perçage profond :
voir à partir de la page 75.
Hauteur de sécurité HAUT. :
+ 50 mm
Distance d'approche DIST. : 2 mm
Coordonnée de la
surface de la pièce SURF. : 0 mm
Profondeur de perçage PROF. : – 15 mm
Profondeur de passe PASSE : 5 mm
Temporisation TEMP. : 0.5 s
Avance F : 80 mm/min.
Exemple: Introduire données du cercle de trous dans le programme
Mode de fonctionnement: MEMORISATION/EDITION DE PROGRAMME
Y
X
30°
R20
50
50
0
0
Feuilleter jusqu'au troisième menu de softkeys.
/
Sélectionner la définition de cycle .
Les données du Cercle de trous doivent être introduites dans un
programme. Le menu de softkeys est commuté.
