4 Positionnement avec introduction manuelle
52 TNC 124

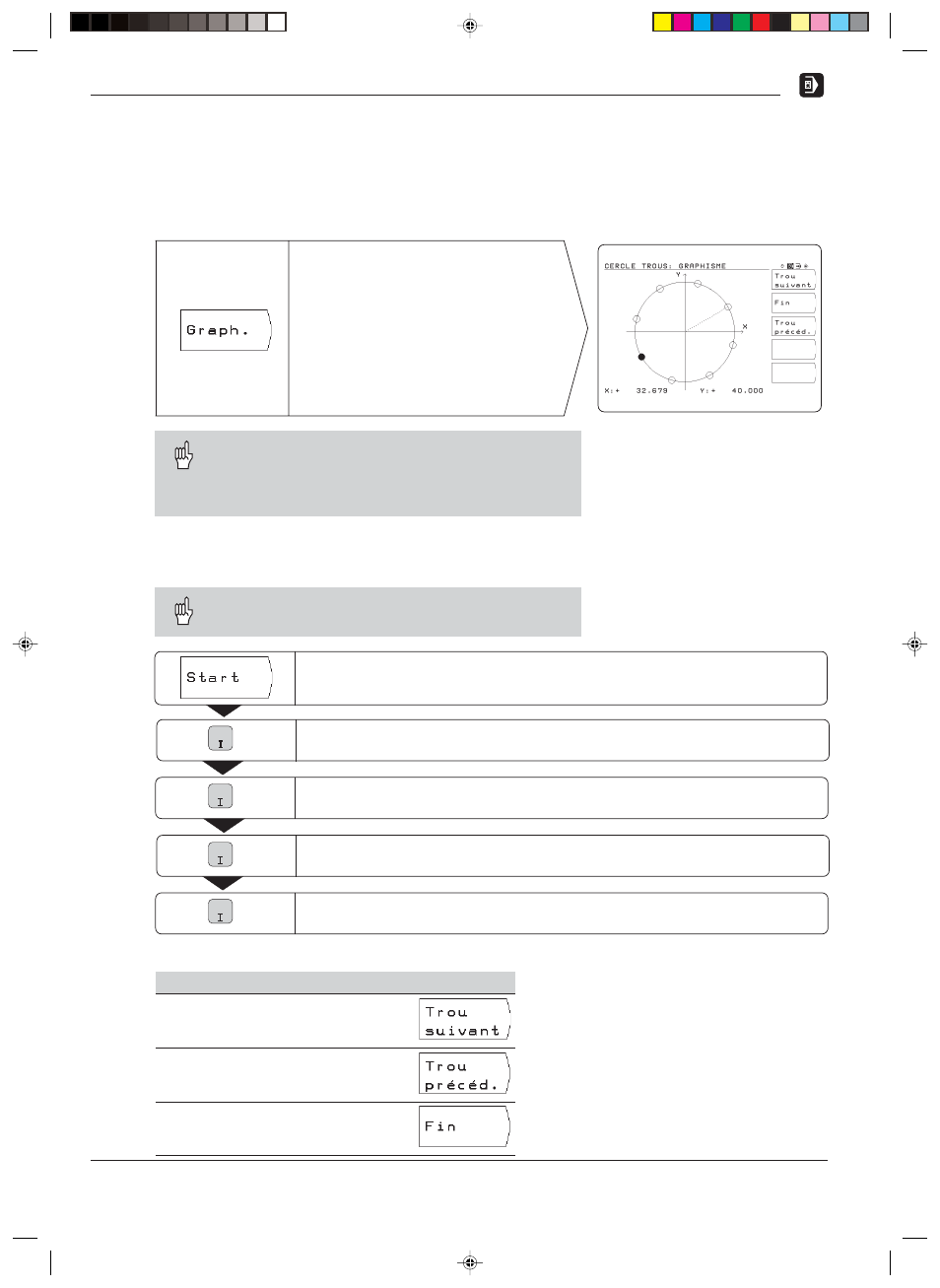

2ème étape: Affichage du graphisme du cercle de trous
Le graphisme du cercle de trous permet de contrôler les données
introduites pour le cercle de trous. Le graphisme représente sous
forme d'un cercle plein le trou actuel.
La TNC représente graphique-
ment à l'écran le cercle de trous;
ici: cercle comportant 8 trous,
premier trous à 30°.
Les coordonnées du trou appa-
raissent en-dessous de l'écran.
Cercle de trous
Le sens de rotation du graphisme du cercle de trous
est influencé par paramètre-machine (cf. chap. 12).
La TNC peut inverser le graphisme du cercle de trous
(cf. chap. 13).
3ème étape: Perçage
Avant der percer, vérifiez les données du cycle Perçage!
Le sens de rotation du graphisme du cercle de trous
est influencé par paramètre-machine (cf. chap. 13).
Percer le trou suivant et tous les autres.
Percer. La TNC perce le trou tel que défini dans Perçage profond
(ou Taraudage ).
Prépositionner le second axe de coordonnées.
Lancer le cercle de trous.
Prépositionner le premier axe de coordonnées. NC
NC
NC
NC
Fonctions du perçage et du graphisme
Fonction Softkey
Trou suivant
Retour au trou précédent
Clôre le graphisme / le perçage
