2 Travail à l'aide de la TNC 124 – Les premiers pas
TNC 124 19
Sélectionner les fonctions de softkeys
Les fonctions de softkeys sont contenues dans un ou plusieurs
menus de softkeys. La TNC affiche le nombre de menus par un
symbole situé en bas et à droite de l'écran.
Si aucun symbole n'apparaît, toutes les fonctions pouvant être
sélectionnées sont contenues dans le menu de softkeys affiché.
Le menu de sofkeys en cours apparaît dans le symbole à l'aide
d'un rectangle plein.
Sommaire des fonctions
Fonction Touche
Feuilleter vers l'avant dans le menu de softkeys
Feuilleter vers l'arrière dans le menu de softkeys
Retourner en arrière d'un niveau de la softkey
La TNC affiche toujours les softkeys avec les fonctions
principales du mode de fonctionnement lorsque vous
appuyez sur la touche de mode de fonctionnement..
® ®
® ®
...
*
Symboles à l'écran de la TNC
Au moyen de symboles, la TNC vous informe en permanence de
son état de fonctionnement. Les symboles apparaissent à l'écran
• à côté de la désignation de l'axe de coordonnées ou
• dans la ligne d'état, en bas de l'écran.
Symbole Fonction/signification
T ... Outil, par ex. T 1
S ... *) Vitesse rotation broche, par ex. S 1000 [t/min.]
F ... *) Avance, par ex. F 200 [mm/min.]
M ... Fonction auxiliaire, par ex. M 3
Point de référence, par ex. 1
EFF
La TNC affiche les valeurs effectives
NOM
La TNC affiche les valeurs nominales
REF
La TNC affiche la position de référence
ERP
La TNC affiche l'erreur de poursuite
Commande active
Frein broche actif
Frein broche inactif
L'axe peut être déplacé avec la
manivelle électronique
* ) Si le symbole F ou S apparaît sur fond clair, la validation
avance ou broche par l'automate manque.

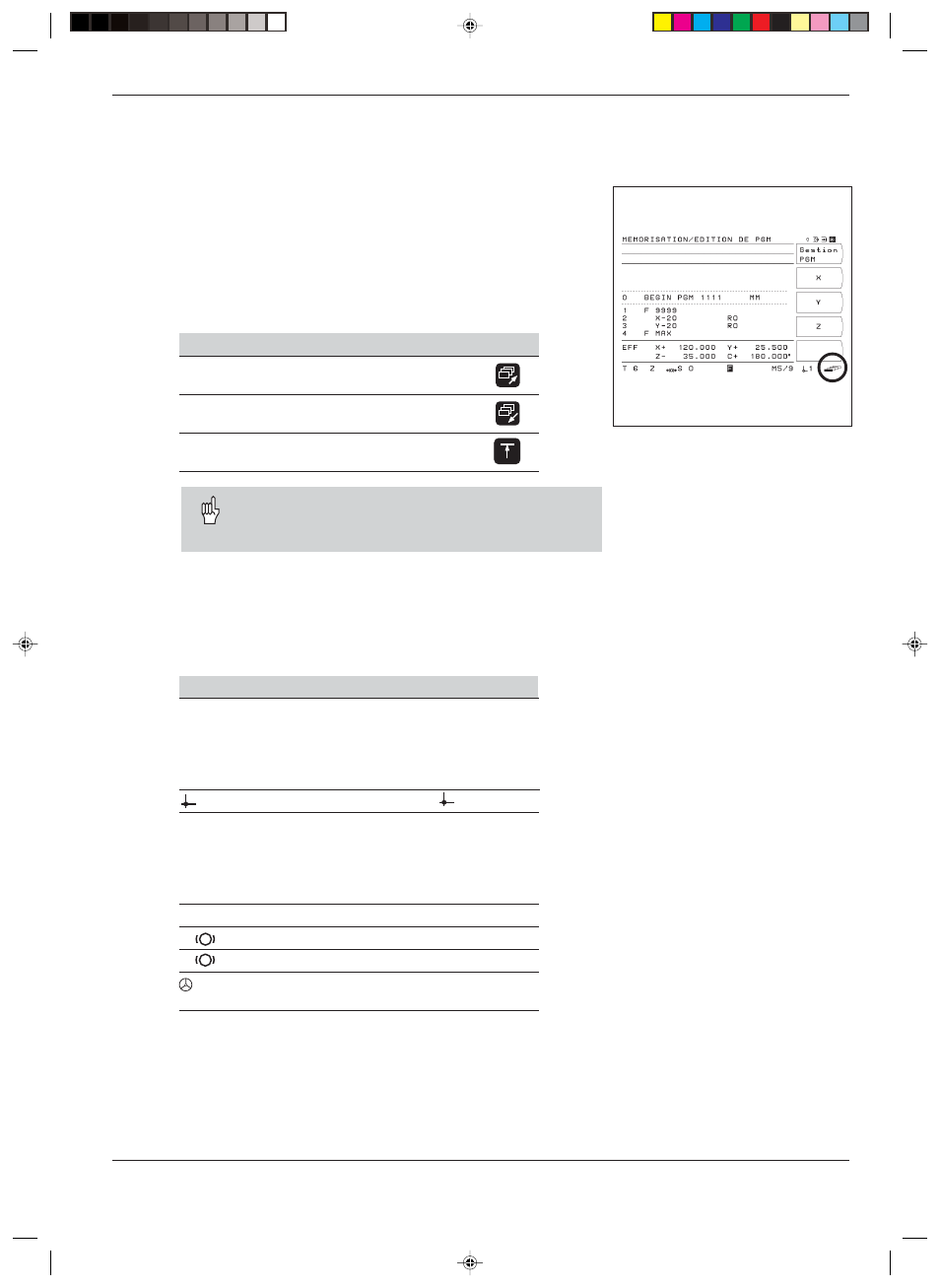

Fig. 2.1: Symbole des menus de softkeys en
bas et à droite de l'écran; le premier
menu de softkeys est affiché
