4 Positionnement avec introduction manuelle
50 TNC 124

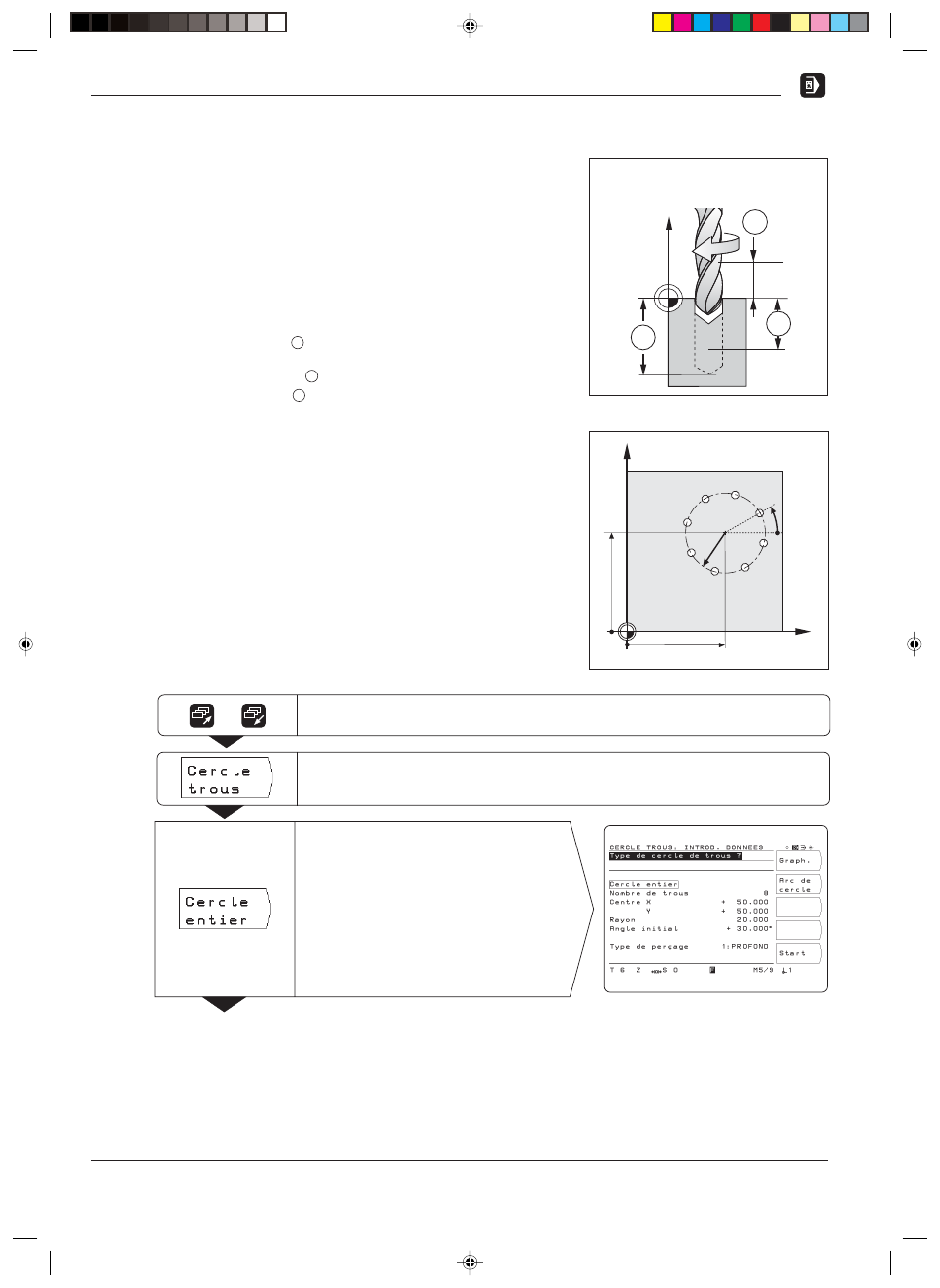

Exemple: Introduire et exécuter un cercle de trous
Les étapes „Introduction des données du cercle de trous“,
„Affichage du graphisme du cercle de trous“ et „Perçage“ sont
décrites dans cet exemple séparément.
Données concernant les trous
Vous introduisez séparément dans la TNC les données concernant
les trous (cf. pages 42 et 43), avant d'introduire les données du
cercle de trous proprement dit.
Hauteur de sécurité:
+50 mm
Distance d'approche : 3 mm
Surface de la pièce: 0 mm
Profondeur de perçage : – 20 mm
Profondeur de passe : 5 mm
Temporisation: 0.4 s
Avance: 80 mm/min.
Données du cercle de trous
Nombre de trous: 8
Coordonnées du centre: X = 50 mm
Y = 50 mm
Rayon du cercle de trous: 20 mm
Angle initial: angle compris
entre l'axe X et le premier trou 30°
Cercle de trous
Y
X
30°
R20
50
50
0
0
A
B
C
Z
1ère étape: Introduire les données du cercle de trous
Mode: POSITIONNEMENT AVEC INTRODUCTION MANUELLE
Sélectionner Cercle de trous
Commuter sur le 2ème menu de softkeys en mode POSITIONNEMENT AVEC
INTRODUCTION MANUELLE
/
Sélectionner Cercle entier
B
C
A
