4 Positionnement avec introduction manuelle
48 TNC 124
Schémas de trous
En mode de fonctionnement POSITIONNEMENT AVEC
INTRODUCTION MANUELLE,
vous pouvez utiliser les fonctions de
schémas de trous dites Cercle de trous et Rangées de
trous
.
Vous sélectionnez par softkey la fonction schémas de trous et
introduisez quelques données. En règle générale, vous pouvez
prélever ces données sans problème à partir du plan de la pièce
(par ex. le nombre de trous et les coordonnées du premier trou).
La TNC calcule les positions de tous les trous faisant partir du
schéma de trous et élabore un graphisme de chaque schéma de
trous.
Type de perçage
Aux positions de perçage calculées par la TNC, vous pouvez
effectuer l'usinage en mode
• Perçage profond ou
• taraudage
Pour cela, la TNC a besoin à nouveau des données relatives au
perçage profond et au taraudage (cf. pages 43 à 47).
Aus positions de perçage, si vous ne désirez pas percer ou si vous
désirez percer en mode manuel:
➤ Répondez à la question de dialogue Type de perçage ? à
l'aide de la softkey Introduction manque .
Prépositionnement du foret
Prépositionnez le foret dans l'axe Z au-dessus de la surface de la
pièce.
En X et en Y (plan d'usinage), la TNC positionne le foret au-dessus
de chaque position de perçage.
Cercle de trous
Si vous désirez effectuer un Cercle de trous en mode
POSITIONNEMENT AVEC INTRODUCTION MANUELLE,
vous
devez introduire les données suivantes dans la TNC:
• Cercle entier ou arc de cercle
• Nombre de trous
• Coordonnées du centre et rayon du cercle
• Angle initial: position angulaire du premier trou
• Avec arc de cercle seulement: pas angulaire entre les trous
• Trou ou filet
Rangées de trous
Si vous désirez effectuer des Rangées de trous en mode
POSITIONNEMENT AVEC INTRODUCTION MANUELLE,
vous
devez introduire les données suivantes dans la TNC:
• Coordonnées du premier trou
• Nombre de trous par rangée
• Ecart entre les trous sur une rangée
• Angle compris entre la première rangée de trous et l'axe X
• Nombre de rangées de trous
• Distance entre les rangées
• Trou ou filet

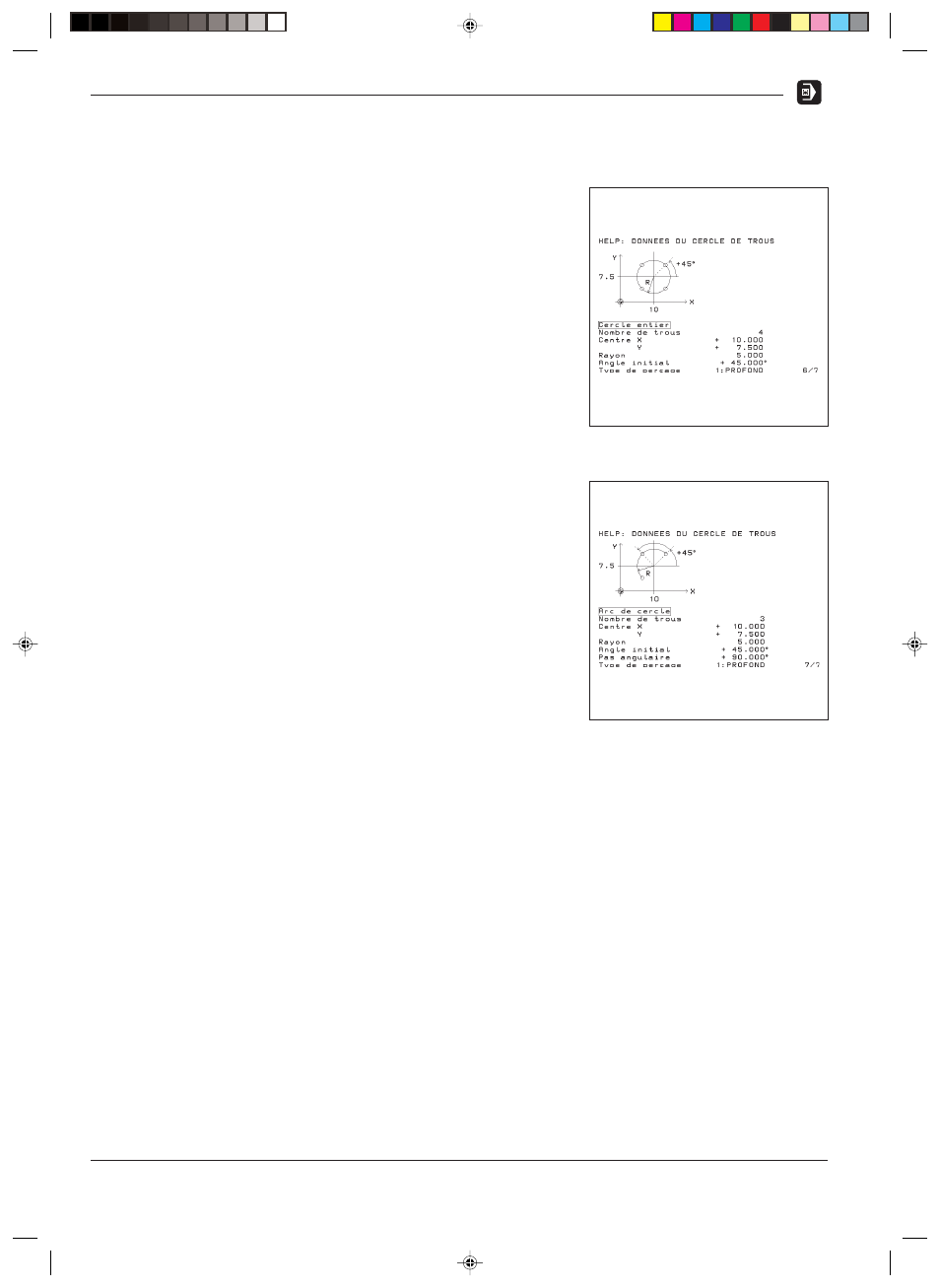

Fig. 4.3: Mode d'emploi intégré: Graphisme
d'un cercle de trous (cercle entier)
Bild 4.4: Mode d'emploi intégré: Graphisme
d'un cercle de trous (arc de cercle)
