Positionnement avec introduction manuelle
Nombreuses sont les opérations d'usinage qui ne justifient pas de
mémoriser les pas d'usinage dans un programme CN. C'est le cas
notamment d'usinages qui ne doivent être réalisés qu'une seule
fois, ou bien encore d'opérations d'usinage de géométrie simple.
En mode de fonctionnement POSITIONNEMENT AVEC
INTRODUCTION MANUELLE,
vous introduisez directement sur la
TNC l'ensemble des données que vous auriez sinon mémorisées
dans un programme d'usinage.
Opérations simples de fraisage et de perçage
En mode de fonctionnement POSITIONNEMENT AVEC
INTRODUCTION MANUELLE,
vous introduisez manuellement les
données suivantes pour la position nominale:
• Axe de coordonnées
• Valeur de coordonnée
• Correction de rayon
La TNC amène l'outil à la position désirée.
Perçage profond, taraudage, schémas de trous, Fraisage de
poche rectangulaire
En mode de fonctionnement POSITIONNEMENT AVEC
INTRODUCTION MANUELLE,
vous pouvez également utiliser les
"cycles" TNC (cf. chapître 7):
• Perçage profond
• Taraudage
• Cercle de trous
• Rangées de trous
• Poche rectangulaire
Avant d'usiner la pièce
➤ Sélectionnez le point de référence désiré
(cf. „Sélectionner un point de référence”)
➤ Bridez l'outil.
➤ Positionnez l'outil de manière à éviter toute collision entre la
l'outil et la pièce lors de l'approche.
➤ Sélectionner une avance F qui soit adaptée.
➤ Sélectionner une vitesse de rotation broche S qui soit adaptée.
Prendre en compte le rayon d'outil
La TNC peut corriger le rayon d'outil (cf. fig. 4.1).
Vous pouvez introduire directement les cotes du plan:
La TNC rallonge (R+) ou raccourcit (R–) automatiquement la course
en fonction de la valeur du rayon d'outil.
Introduire les données de l'outil
➤ Appuyez sur la touche MOD.
➤ Appuyez sur la softkey Tableau d'outil.
➤ Introduisez le numéro de l'outil.
➤ Introduisez la longueur d'outil.
➤ Introduisez le rayon d'outil.
➤ Sélectionnez par softkey l'axe d'outil.
➤ Appuyez sur la softkey Appel d'outil.
4
R–
R+
Y
X
R0

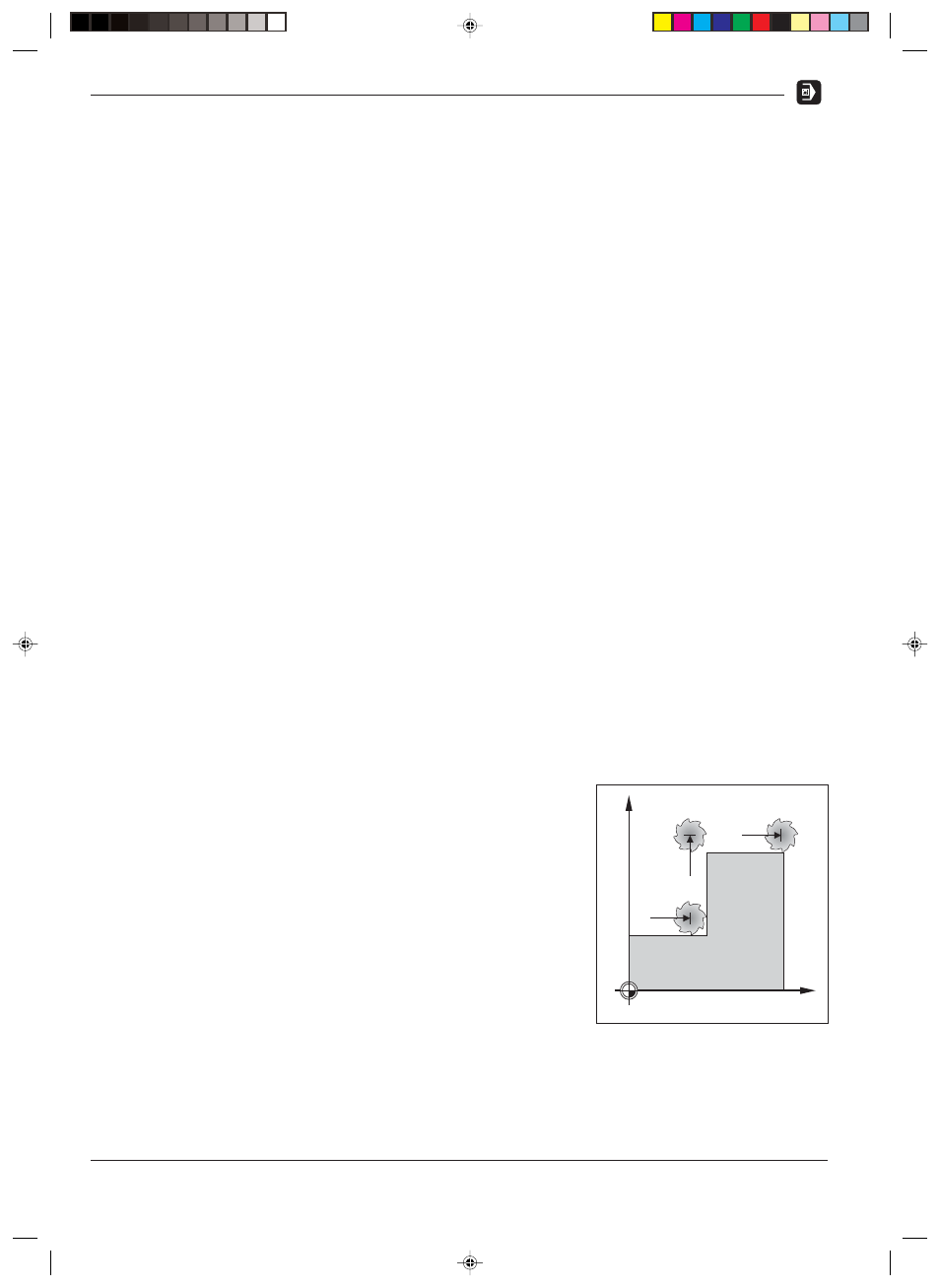

Fig. 4.1: Correction du rayon d'outil
