InstallatIon
3-50 HPR800XD Auto Gas – 806502 Révision 1

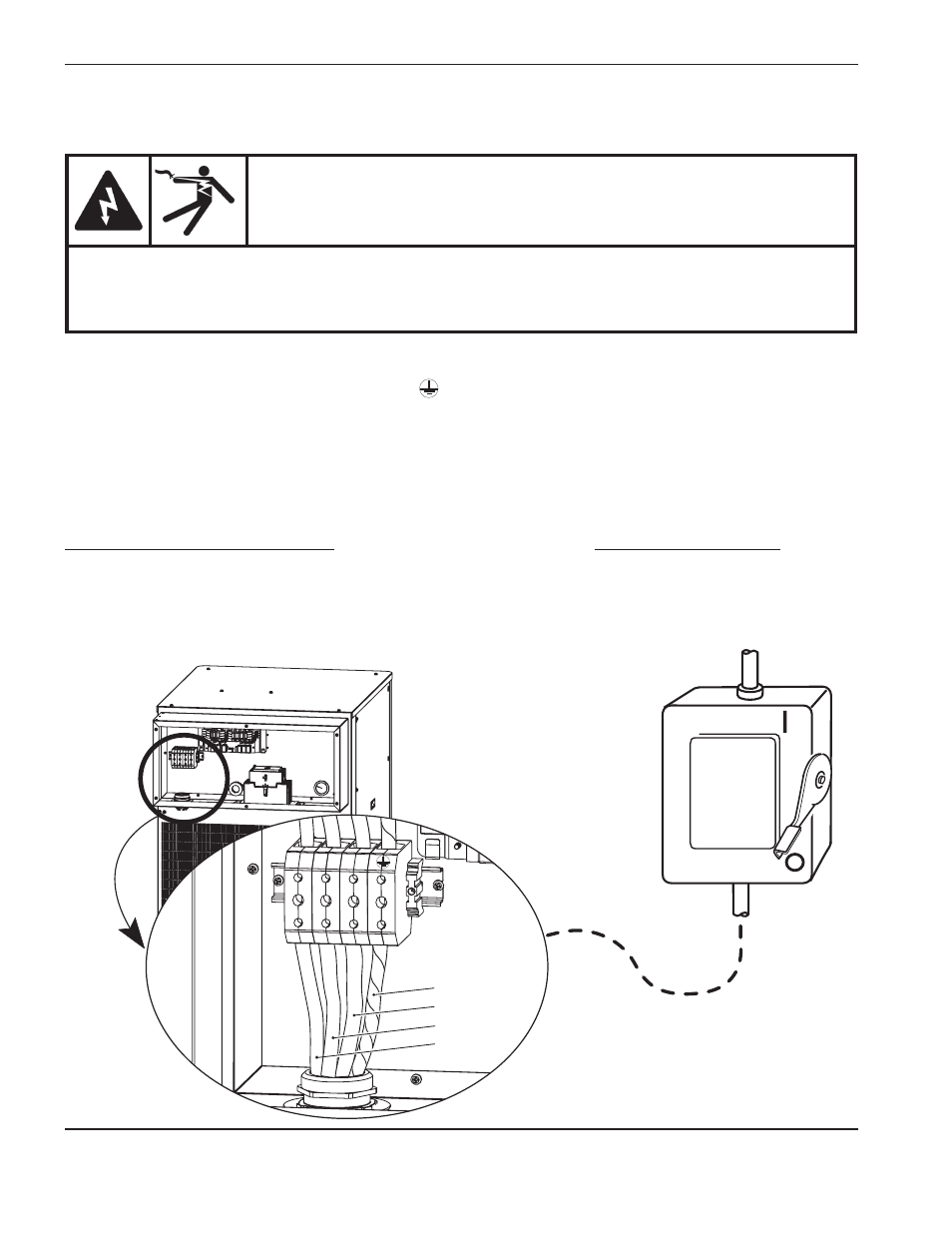

Raccordement de l’alimentation
1. Faire passer le câble d’alimentation dans le serre-câble à l’arrière de la source de courant.
2. Connecter le fil de masse (PE) à la borne TERRE ( ) de TB1 comme illustré ci-dessous.
3. Connecter les fils d’alimentation aux bornes de TB1 comme illustré ci-dessous.
4. Vérifier que le sectionneur est en position arrêt (OFF) et y reste pendant toute la durée de l’installation du système.
5. Connecter les fils du cordon d’alimentation au sectionneur conformément aux codes électriques locaux et nationaux.
Couleur des fils (Amérique du Nord)
U = noir
v = blanc
W = rouge
(PE) Terre = vert/jaune
Couleur des fils (Europe)
U = noir
v = bleu
W = marron
(PE) Terre = vert/jaune
Sectionneur
Câble
d’alimentation
TB1
W
V
Terre
U
U V W
dANGER
UN CHOC ÉLECTRIQUE PEUT êTRE MORTEL
L e sectionneur doit être en position arrêt (OFF) avant d’effectuer les connexions des câbles
d’alimentation. Aux États-Unis, il convient d’appliquer une procédure « consignation et étiquetage »
jusqu’à la fin de l’installation. dans les autres pays, respecter les procédures de sécurité locales
et nationales appropriées.
