InstallatIon
HPR800XD Auto Gas – 806502 Révision 1 3-25

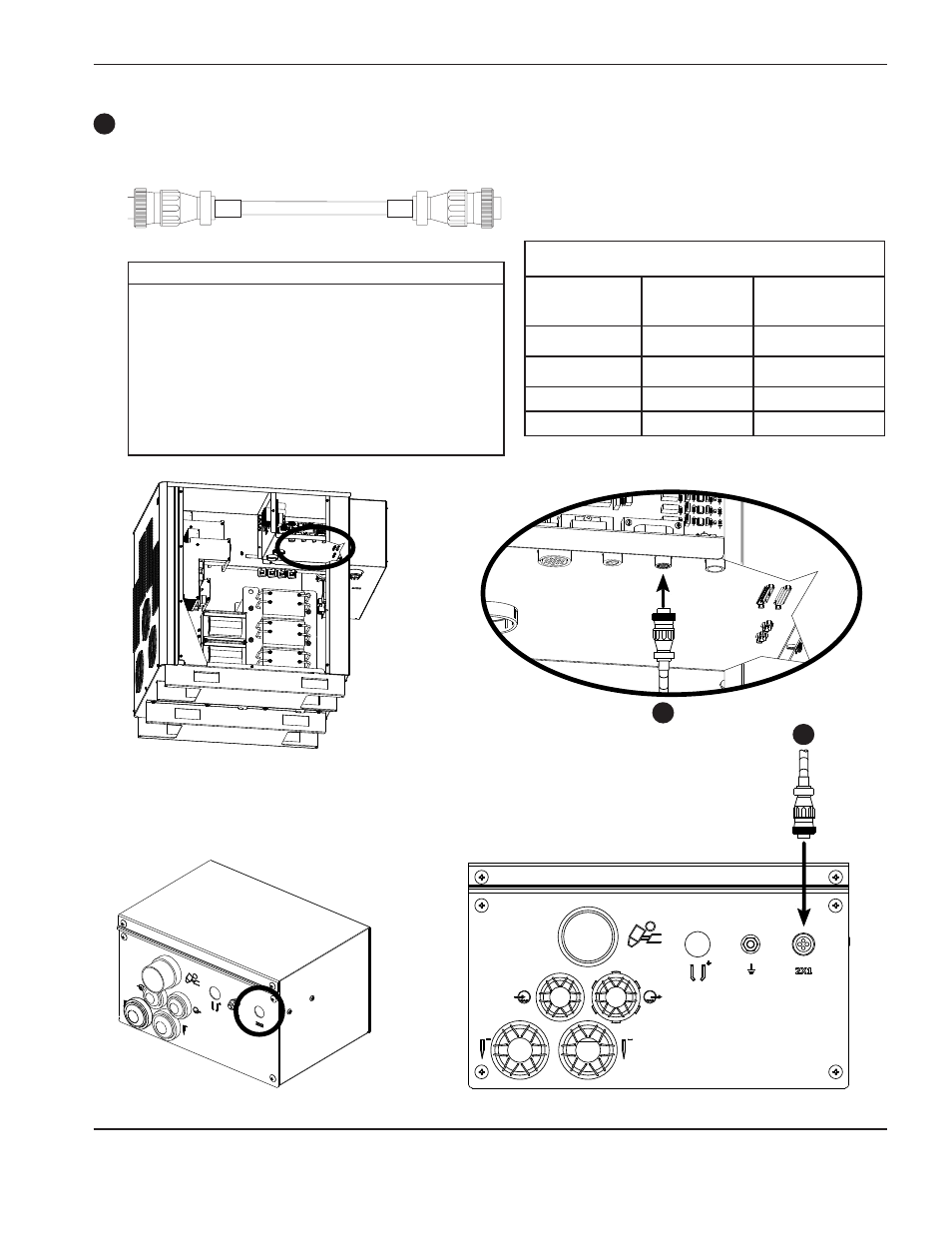

Câble d’alimentation de la console d’allumage (de la source de courant primaire)
Extrémité avec prises femelles vers la console d’allumage
N° réf. Longueur N° réf. Longueur
123419 3 m 123425 22,5 m
123834 4,5 m 123736 25 m
123420 6 m 123426 30 m
123670 7,5 m 123672 35 m
123422 9 m 123938 37,5 m
123835 10 m 123673 45 m
123423 12 m 123837 60 m
123671 15 m 123838 75 m
123836 20 m
Liste des signaux de câble —
source de courant à console d’allumage
Extrémité de la
source de courant
Extrémité de la
console d'allumage
N° de contact Description N° de contact
1
120 V c.a. —
sous tension
1
2
120 V c.a. —
retour
2
3 Terre 3
4 Inutilisé 4
5
5
5
Prises
femelles
Contacts
Source de courant primaire
