InstallatIon
HPR800XD Auto Gas – 806502 Révision 1 3-29

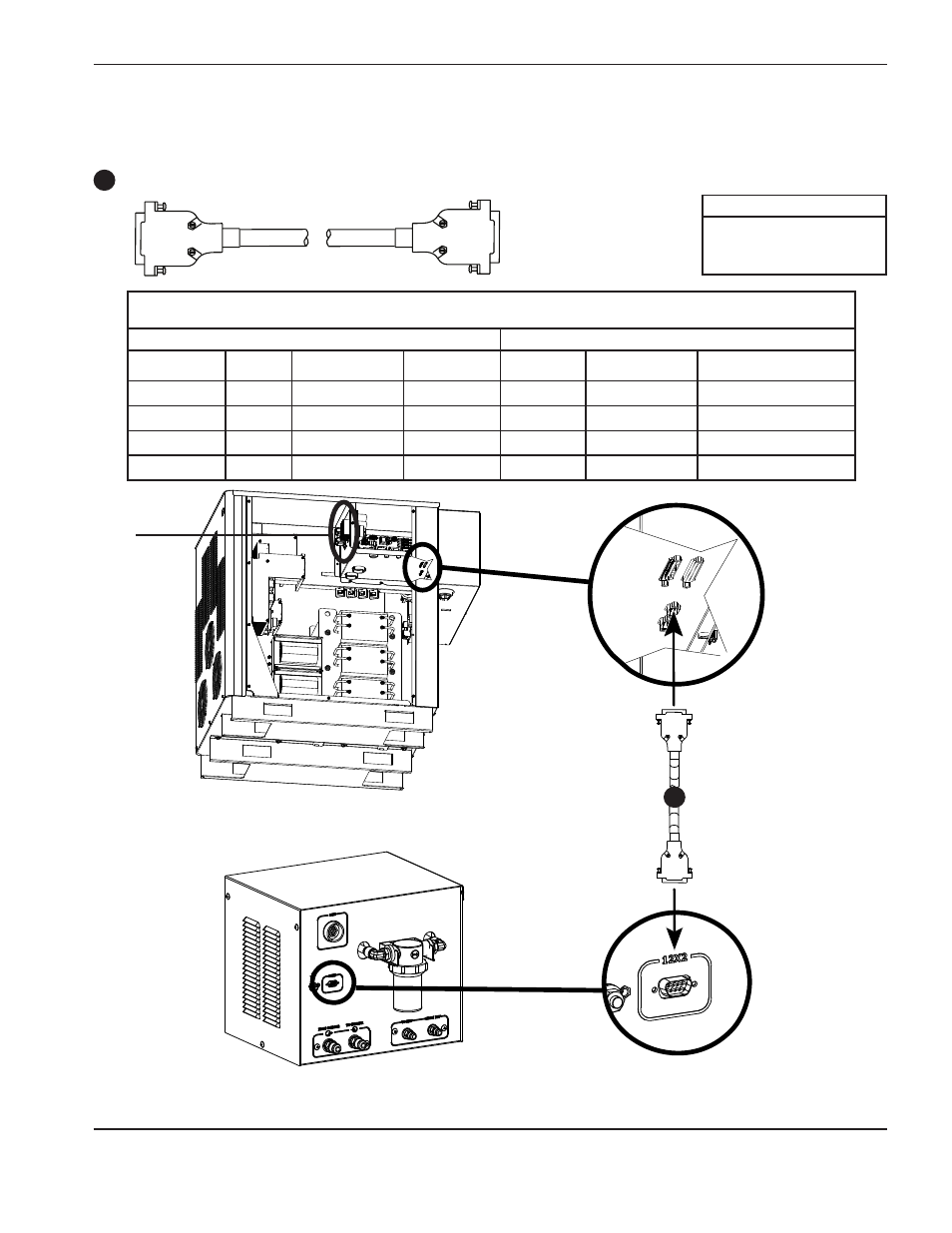

Source de courant secondaire à la console d’interface du dispositif
de refroidissement
Câble de communication d’interface du dispositif de refroidissement
N° réf. Longueur
123844 1,5 m
123784 3 m
123839 4,5 m
Liste des signaux de câble —
source de courant secondaire à l’interface du dispositif de refroidissement (connecteurs D-sub à 9 contacts)
Extrémité de la source de courant Extrémité de l’interface du dispositif de refroidissement
N° de contact
Couleur
des fils
Entrée/Sortie Description N° de contact Entrée/Sortie Fonction
2 Noir Entrée/Sortie CAN L 2 Entrée/Sortie Communication CAN
3 Noir Entrée Terre CAN 3 Sortie Terre
7 Rouge Entrée/Sortie CAN H 7 Entrée/Sortie Communication CAN
9 Rouge Sortie Inutilisé 9 Sortie Inutilisé
Note : La bobine d’induction de la carte du moteur d’entraînement de la pompe émet un bruit
pendant son fonctionnement, qui a été décrit comme un « bourdonnement », un « sifflement »
et un « claquement ». Cela est normal et peut être ignoré.
Consulter
la note
ci-dessous
9
9
Extrémité avec prises femelles
vers interface du dispositif
de refroidissement
