InstallatIon
HPR800XD Auto Gas – 806502 Révision 1 3-41
Raccordements de la torche

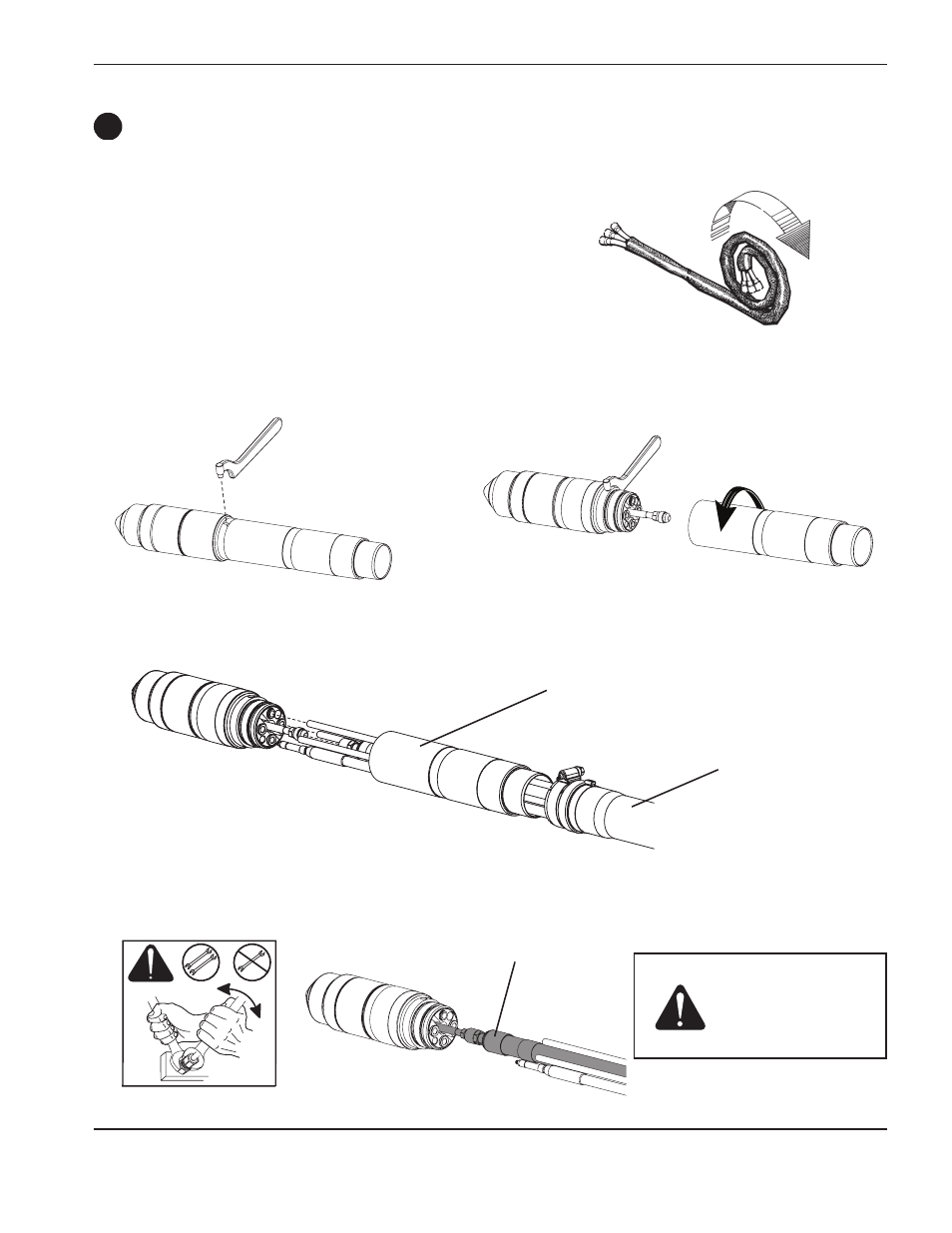

Raccordement de la torche à l’ensemble de faisceau de torche
1. Dérouler les deux premiers mètres des faisceaux sur une surface plane.
2. Maintenir l’ensemble de torche en place avec la clé à ergots (104269) et déposer le collier de montage de la torche.
3. Repousser le revêtement tressé et faire glisser la gaine sur le faisceau. Aligner la torche sur les tuyaux dans
le faisceau. Ne pas tordre les tuyaux. Ils sont réunis par un ruban adhésif pour éviter toute torsion.
4. Raccorder le tuyau de retour du liquide de refroidissement (rouge).
Revêtement tressé
Gaine
Tuyau de retour du
liquide de refroidissement
2WRENCHES
H
Attention : Ne jamais
utiliser du ruban
téflon lors
de la préparation
du joint.
