InstallatIon
3-32 HPR800XD Auto Gas – 806502 Révision 1

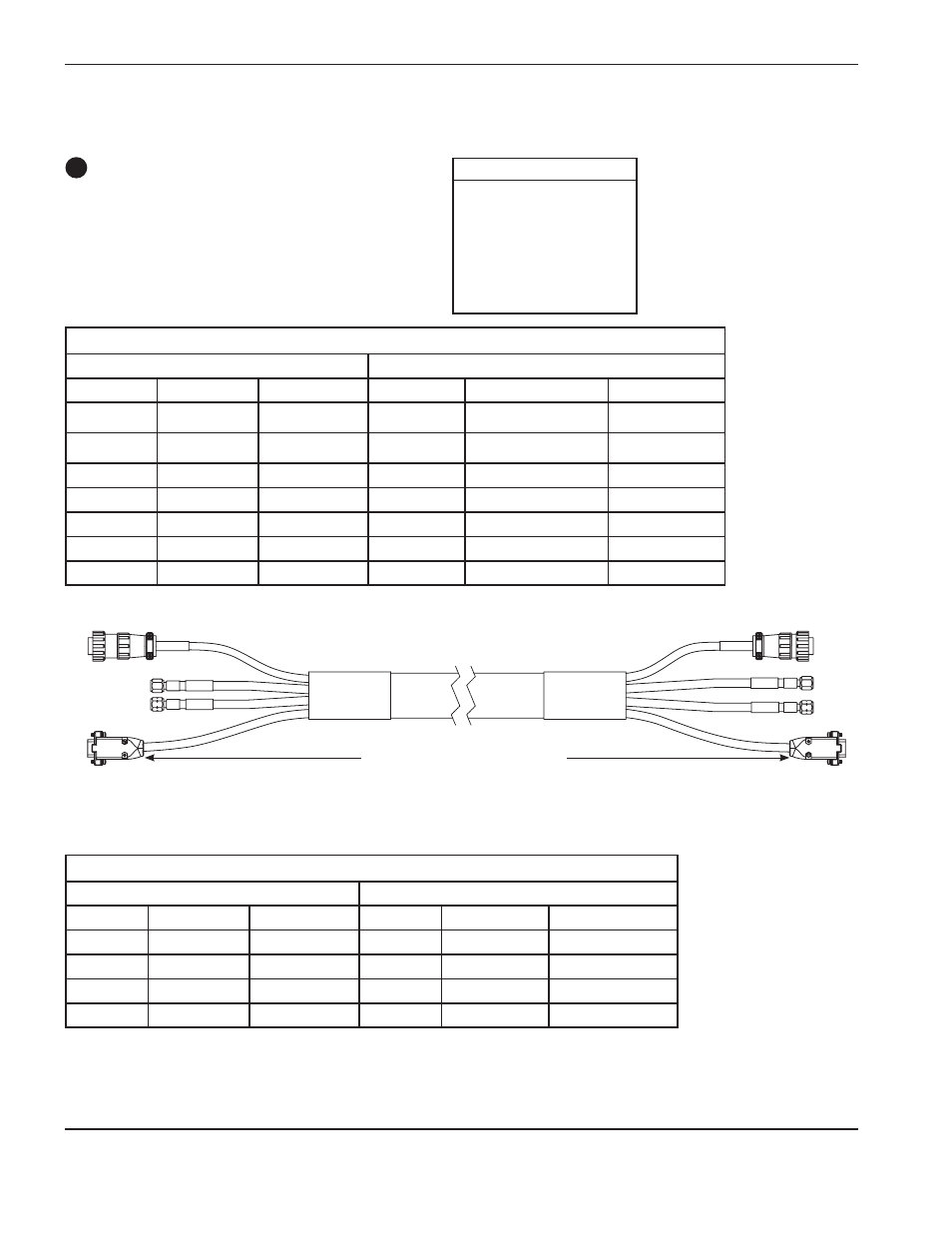

Câble et ensemble de tuyau de gaz
Ensemble tuyaux et fils entre la console de sélection et la console de dosage
Embout femelle de la console de dosage Embout mâle de la console de sélection
N° réf. Longueur
128992 3 m
128993 4,5 m
228338 6 m
128952 7,5 m
128994 10 m
128930 15 m
128995 20 m
Liste des signaux du câble d’alimentation — connecteurs à 9 contacts
Extrémité de la console de dosage Extrémité de la console de sélection
N° de contact Entrée/Sortie Description N° de contact Entrée/Sortie Fonction
1 Entrée
Puissance
120 V c.a.
1 Sortie
Courant alternatif
activé, retour
2 Entrée
Puissance
120 V c.a.
2 Sortie
Courant alternatif
activé, sous tension
3 Entrée Masse du châssis 3 Sortie Masse du châssis
4 Inutilisé 4 Inutilisé
5 Inutilisé 5 Inutilisé
6 Inutilisé 6 Inutilisé
7 Inutilisé 7 Inutilisé
Liste des signaux du câble de communication — connecteurs D-sub à 9 contacts
Extrémité de la console de dosage Extrémité de la console de sélection
N° de contact Entrée/Sortie Description N° de contact Entrée/Sortie Fonction
2 Entrée/Sortie CAN L 2 Entrée/Sortie Communication CAN
3 Entrée Terre CAN 3 Sortie Terre
7 Entrée/Sortie CAN H 7 Entrée/Sortie Communication CAN
9 Entrée Inutilisé 9 Sortie Inutilisé
12
Connecteur femelle D-sub typique
