SpécificationS
2-4
HPR800XD Auto Gas
– 806502 Révision 1
* La norme ISO 8573-1, classe 1.4.2 impose les exigences suivantes :
• Particules
–
Maximum 100 particules par mètre cube d’air, d’une taille de 0,1 à 0,5 micron selon la dimension
la plus grande, et 1 particule par mètre cube d’air, d’une taille de 0,5 à 5 microns selon la dimension
la plus grande.
• Eau
–
Le point de rosée de la pression de l’humidité doit être inférieur ou égal à 3 °C.
• Huile
–
La concentration en huile ne peut pas dépasser 0,1 mg par mètre cube d’air.

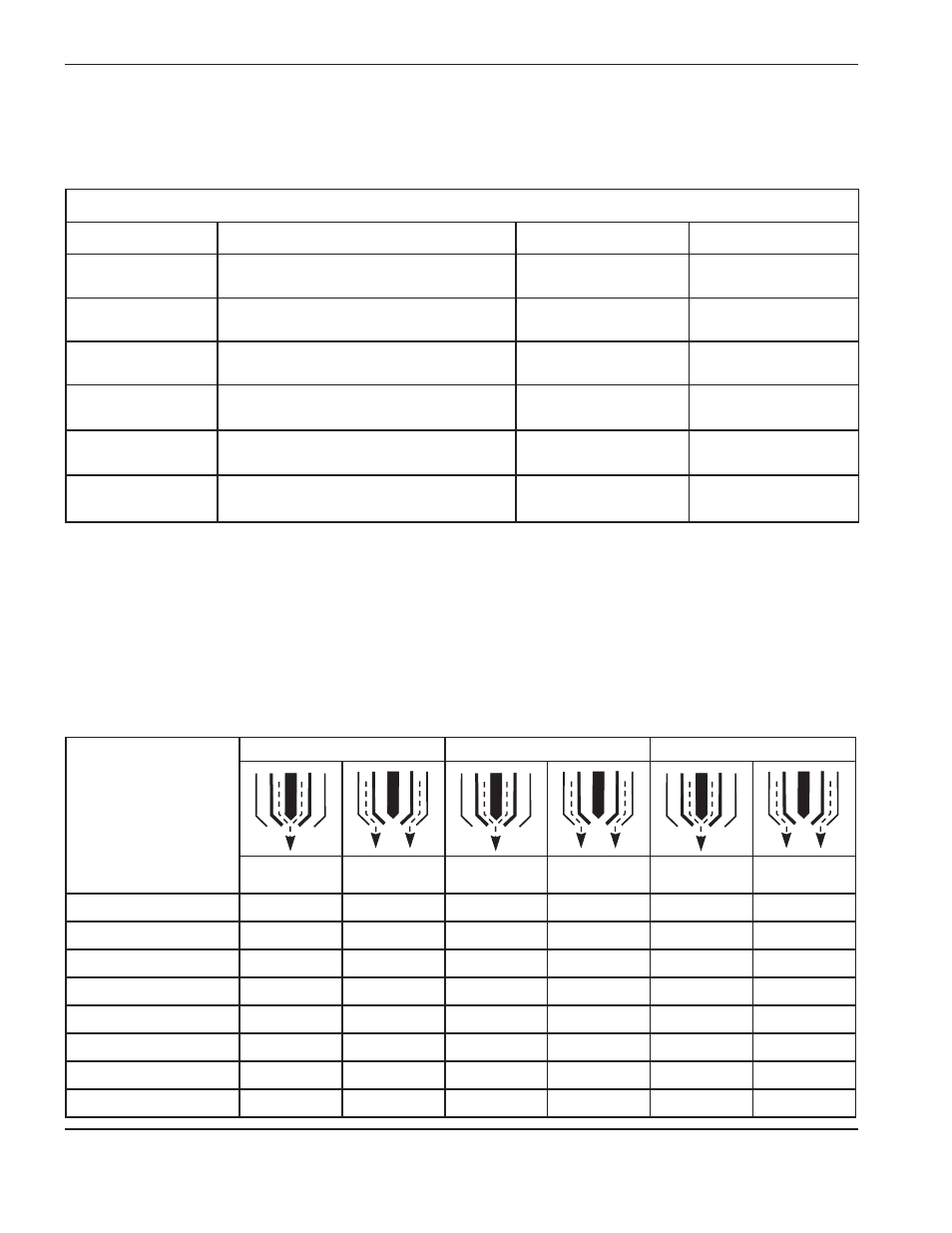

Exigences relatives à la pression et à la qualité des gaz
Type de gaz
Qualité
Pression +/– 10 %
débit
Oxygène O
2
Pur à 99,5 %
Propre, sec, exempt d’huile
793 kPa/8 bar
4250 L/h
Azote N
2
99,99 % pur
Pur, sec, exempt d’huile
793 kPa/8 bar
11610 L/h
Air
* Pur, sec, exempt d’huile selon
ISO 8573-1, classe 1.4.2
793 kPa/8 bar
11330 L/h
H35
Argon-hydrogène
Pur à 99,995 %
(H35 = 65 % d’argon, 35 % d’hydrogène)
793 kPa/8 bar
5660 L/h
F5
Azote-hydrogène
99,98 % pur
(F5 = 95 % d’azote, 5 % d’hydrogène)
793 kPa/8 bar
4250 L/h
Ar Argon
Pur à 99,99 %
Pur, sec, exempt d’huile
793 kPa/8 bar
4250 L/h
Acier doux
Acier inoxydable
Aluminium
Gaz
plasma
Gaz
de protection
Gaz
plasma
Gaz
de protection
Gaz
plasma
Gaz
de protection
Coupe entre 30 et 50 A
O
2
O
2
N
2
et F5
N
2
Air
Air
Coupe à 80 A
O
2
Air
F5
N
2
–
–
Coupe à 130 A
O
2
Air
N
2
et H35
N
2
H35 et air
N
2
et air
Coupe à 200 A
O
2
Air
N
2
et H35
N
2
N
2
et H35
N
2
Coupe à 260 A
O
2
Air
N
2
et H35
N
2
N
2
et H35
N
2
et air
Coupe à 400 A
O
2
Air
N
2
et H35
N
2
et air
N
2
et H35
N
2
et air
Coupe à 600 A
–
–
N
2
et H35
N
2
N
2
et H35
N
2
Coupe à 800 A
–
–
H35
N
2
H35
N
2
