Blocs fonctionnels
Blocs fonctionnels pour la KL6904
33
4.6.2.3 Description des types :
Tableau 4-18: Types d’entrée et de sortie du bloc fonctionnel
Type
Description
Entrée TwinSAFE
Entrée TwinSAFE d’une KL1904
Entrée standard
Variable PLC standard (sortie au sein du PLC %Q*)
Sortie bloc fonct.
Sortie d’un bloc fonctionnel TwinSAFE
Sortie TwinSAFE
Sortie TwinSAFE d’une KL2904
Sortie standard
Variable PLC standard (entrée au sein du PLC %I*)
Entrée bloc fonct.
Entrée d’un bloc fonctionnel TwinSAFE
Sortie locale
Sortie TwinSAFE de la KL6904
4.6.3 Configuration du bloc fonctionnel DECOUPLE dans TwinCAT System
Manager

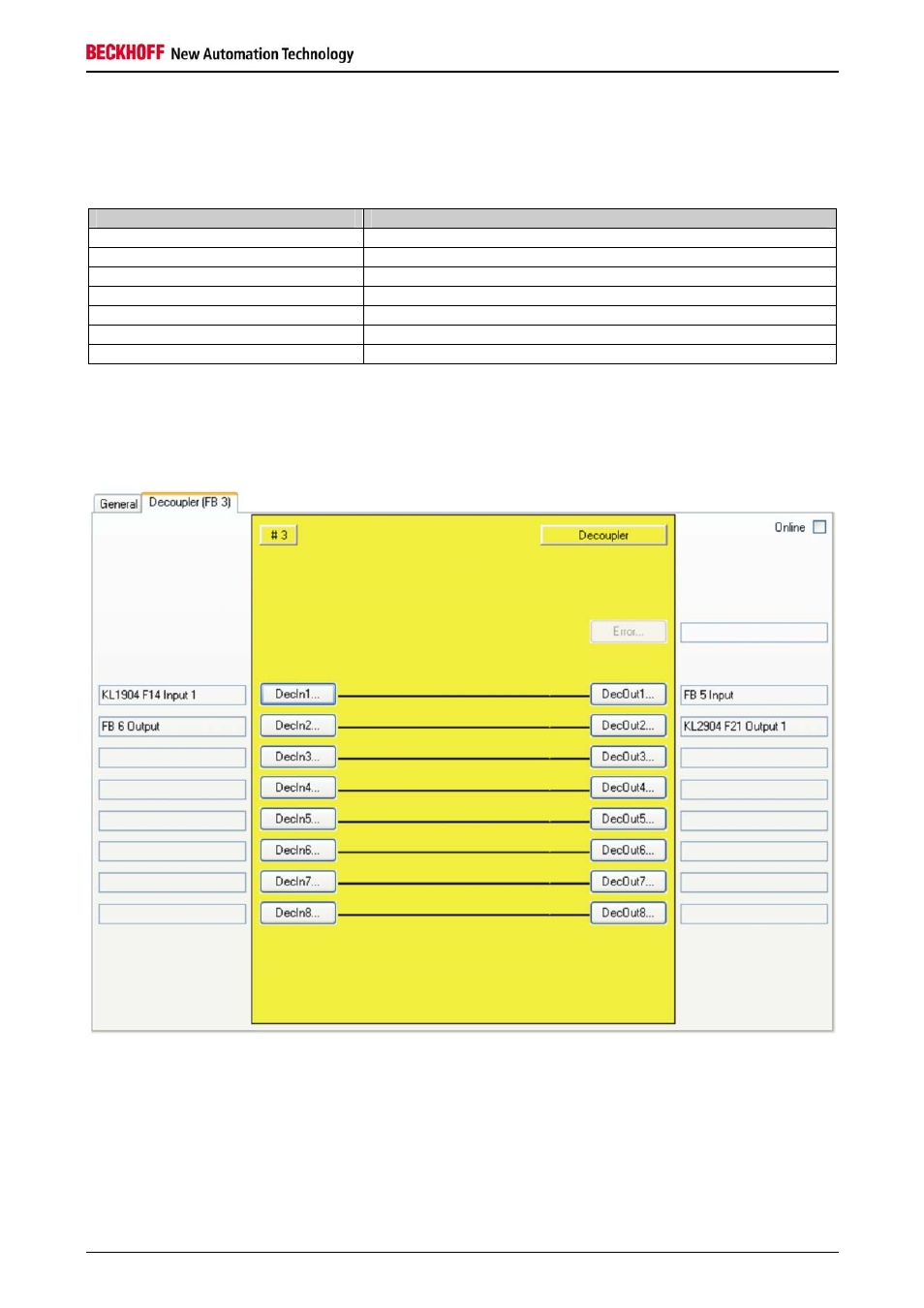

Figure 4-12 : Configuration du bloc fonctionnel DECOUPLE
Les boutons « DecIn(x) » permettent de lier les variables d’entrée du bloc fonctionnel DECOUPLE.
Les boutons « DecOut(x) » permettent de lier les variables de sortie du bloc fonctionnel DECOUPLE.
Le bloc fonctionnel DECOUPLE ne fournit pas d’infos sur les erreurs, ce qui implique que le bouton Erreur
soit en principe désactivé.
