4.2 Bloc fonctionnel OR
4.2.1 Description de la fonction
Le bloc fonctionnel OR permet de réaliser un OU logique. En plus, on peut également définir pour chaque
entrée si le signal d’entrée est un contact normalement fermé ou un contact normalement ouvert. Un contact
normalement ouvert signifie que le signal d’entrée correspondant est nié avant qu’il n’agisse sur le OU.

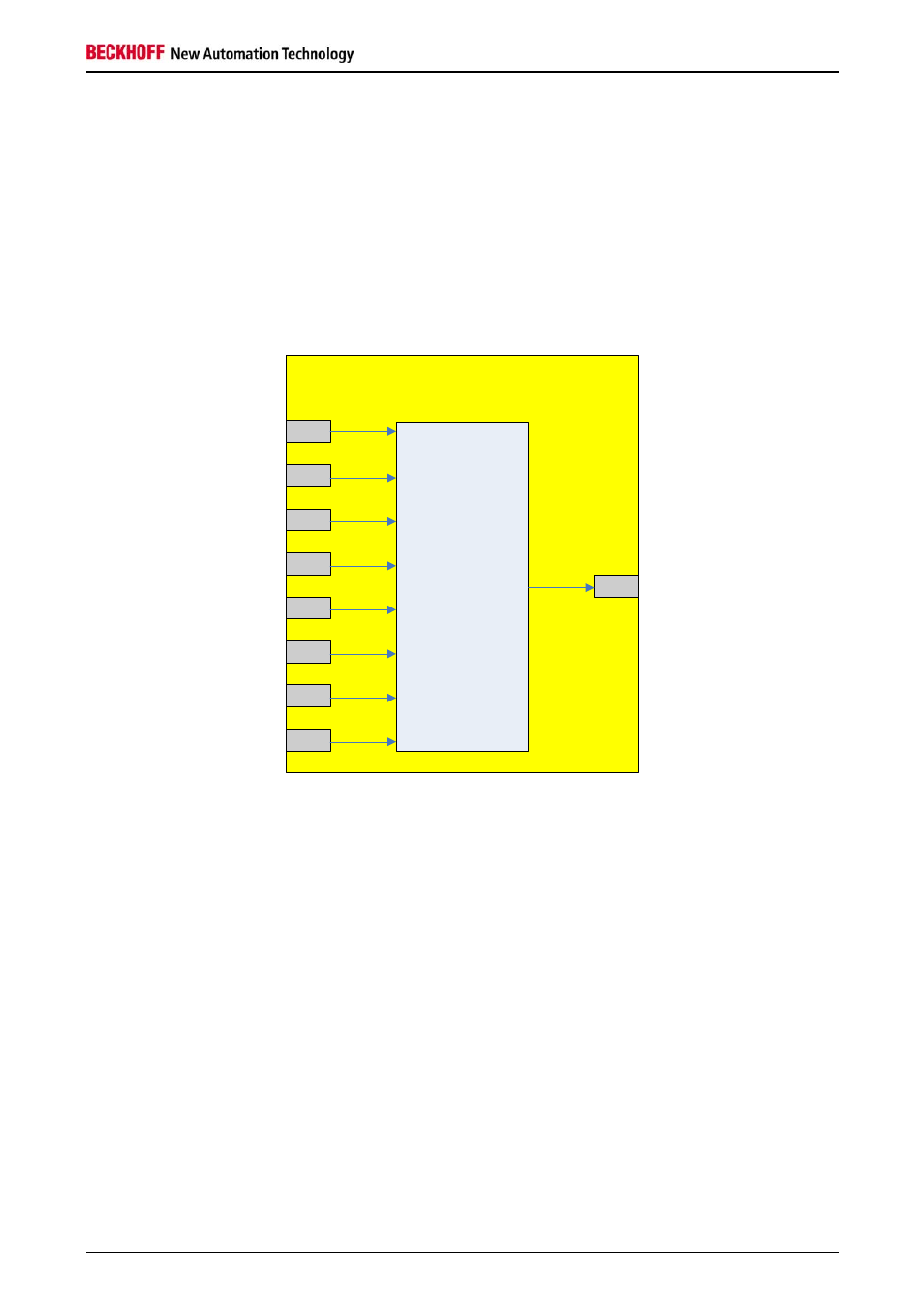

Figure 4-3 : Bloc fonctionnel OR
FB OR
OrIn1
OrIn2
OrIn3
OrIn4
OrIn5
OrIn6
OrIn7
OrIn8
OrOut
≥ 1
