Contrôleur de sécurité TwinSAFE KL6904
Blocs fonctionnels pour la KL6904 9

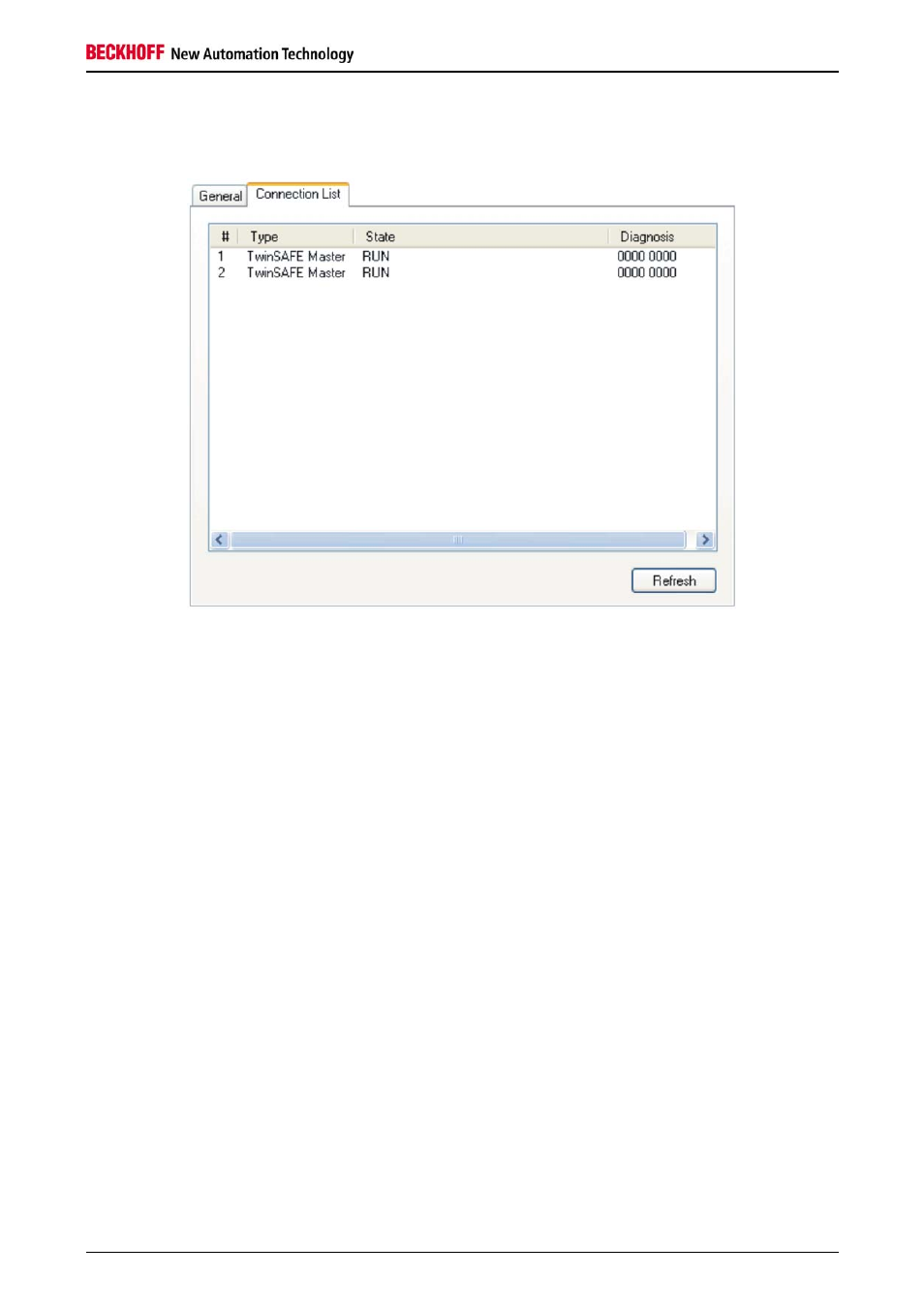

L’état des connexions TwinSAFE est repris sur la page d’aperçu de la liste des connexions TwinSAFE
accessible via l’onglet « Liste des connexions ». En plus de l’état, les bits de diagnostic sont également
représentés.
La signification des bits de diagnostic est décrite ci-dessous. L’affichage commence avec l’index 0 à droite
des octets de diagnostic.
Bits de diagnostic des connexions :
Bit 0: Message nul (inattendu) reçu (p.ex. arrêt du K-bus ou du bus de terrain)
Bit 1: État K-bus non valide
Bit 2: Temps chien de garde écoulé
Bit 3: Erreur CRC2
Bit 4: Erreur n° séq
Bit 5: Erreur esclave (les bits d’erreur (Comm_Fault, WD_Fault) sont réglés dans F_Status)
Bit 6: Transmission de paramètres F et I
Bit 7: Bit ActivateFV paramétré dans F_Control
