Blocs fonctionnels
Blocs fonctionnels pour la KL6904 25
4.5 Bloc fonctionnel MON
4.5.1 Description de la fonction
Le bloc fonctionnel MON permet de créer p.ex. une commutation de porte de protection avec maximum
quatre entrées (MonIn(x)). Chacune de ces quatre entrées peut fonctionner comme un contact normalement
fermé ou un contact normalement ouvert. Dès qu’une entrée exige un état de sécurité positive, la première
sortie (MonOut) se met de suite en état de sécurité positive (« 0 ») et la seconde sortie (MonDelOut) le fait
également, avec cependant un temps de décalage pouvant être configuré. Grâce à la possibilité de lier une
sortie de bloc fonctionnel à plusieurs sorties, on peut avec un seul bloc fonctionnel MON créer plusieurs
sorties à coupure immédiate (MonOut) ou à coupure temporisée (MonDelOut).
En outre, on dispose de deux entrées de sécurité avec lesquelles l’exigence d’état de sécurité par les
entrées MonIn peut être pontée. Ces entrées Sécurité peuvent être configurées comme un contact
normalement fermé ou un contact normalement ouvert.
On peut activer l’entrée Redémarrage du bloc fonctionnel. Afin de lever l’état de sécurité des sorties, il faut
reconnaître en cas de Redémarrage activé la suite de signaux 0->1->0 au niveau de l’entrée Redémarrage.
En cas de Redémarrage non activé, les sorties repassent au niveau haut dès que les entrées de sécurité ou
MonIn entrent dans un état de sécurité.

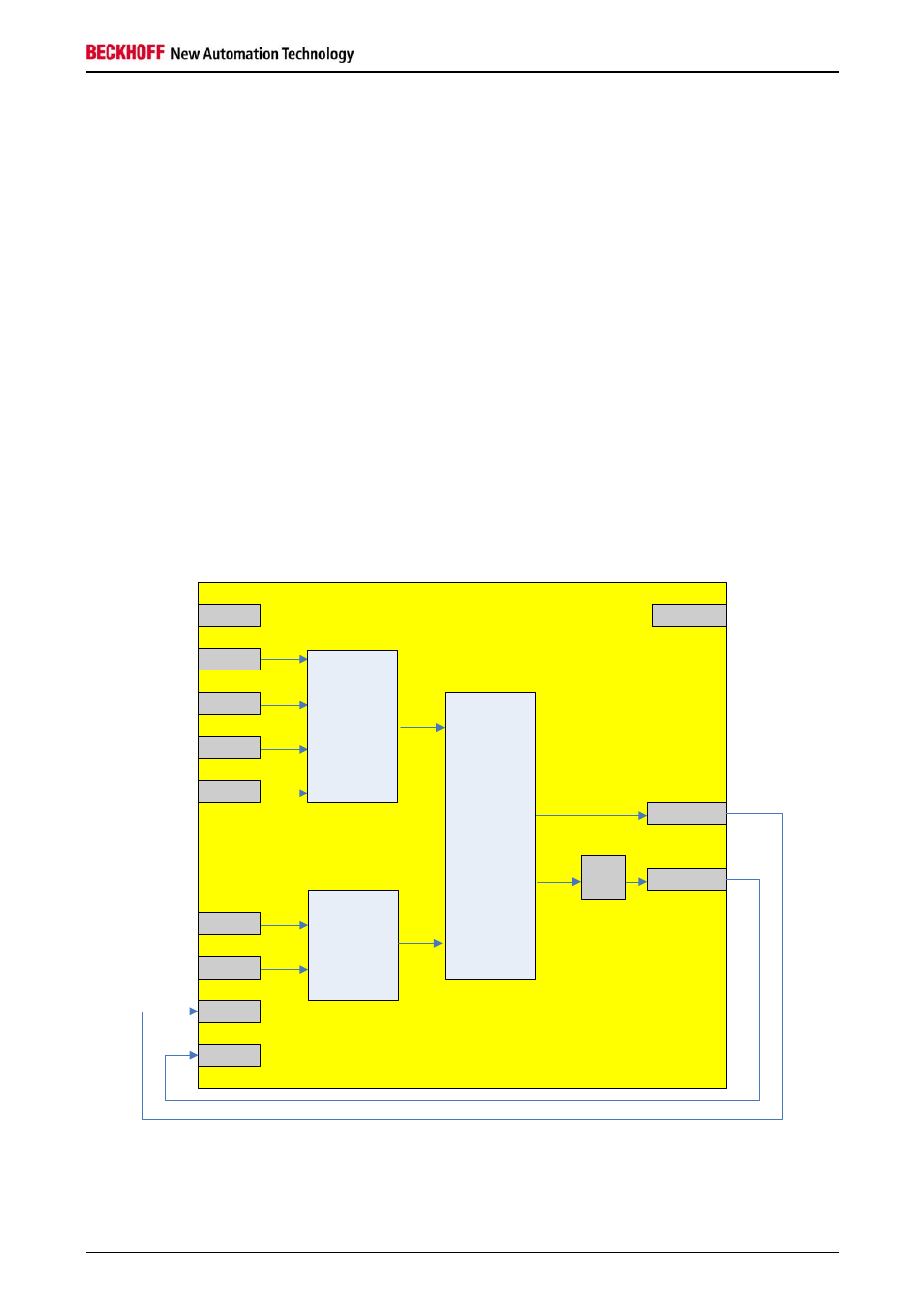

Figure 4-9 : Bloc fonctionnel MON
FB MON
MonOut
MonDelOut
Error
MonIn1
MonIn2
MonIn3
MonIn4
Secure1
Secure2
Restart
EDM1
EDM2
&
Delay
&
≥1
En outre, il est possible d’activer pour chacune des deux sorties un circuit de retour selon lequel la sortie
MonOut est ramenée par câblage externe à l’entrée EDM1 et la sortie MonDelOut à l’entrée EDM2. Les
entrées EDM sont contrôlées dès que l’état de sécurité doit être levé. En cas de Redémarrage activé, le bloc
fonctionnel MON se commute en état d’erreur et règle la sortie Erreur sur 1, si toutefois les entrées EDM ne
