9440370990 Rev H 71
Limiteur de Var
Chemin d'accès BESTCOMSPlus ® : Settings Explorer, Operating Settings, Limiters, var
Chemin d'accès IHM : Settings, Operating Settings, Limiters, VAR
Le limiteur de Var peut être activé A pour limiter le niveau de puissance réactive exportée à partir de
l'alternateur. Les groupes de paramètres principaux et secondaires fournissent un contrôle
supplémentaire pour deux conditions distinctes de fonctionnement de la machine. La valeur de consigne
du limiteur de var
B est exprimée sous la forme d'un pourcentage de la donnée nominale de VA maximale
calculée de la puissance réactive pour la machine. Un paramètre de délai C établit un délai entre le
moment auquel le seuil de puissance réactive est dépassé et le moment auquel le système DECS-250
agit pour limiter le flux de puissance réactive.
Les paramètres du limiteur de var sont illustrés dans la Figure 52.

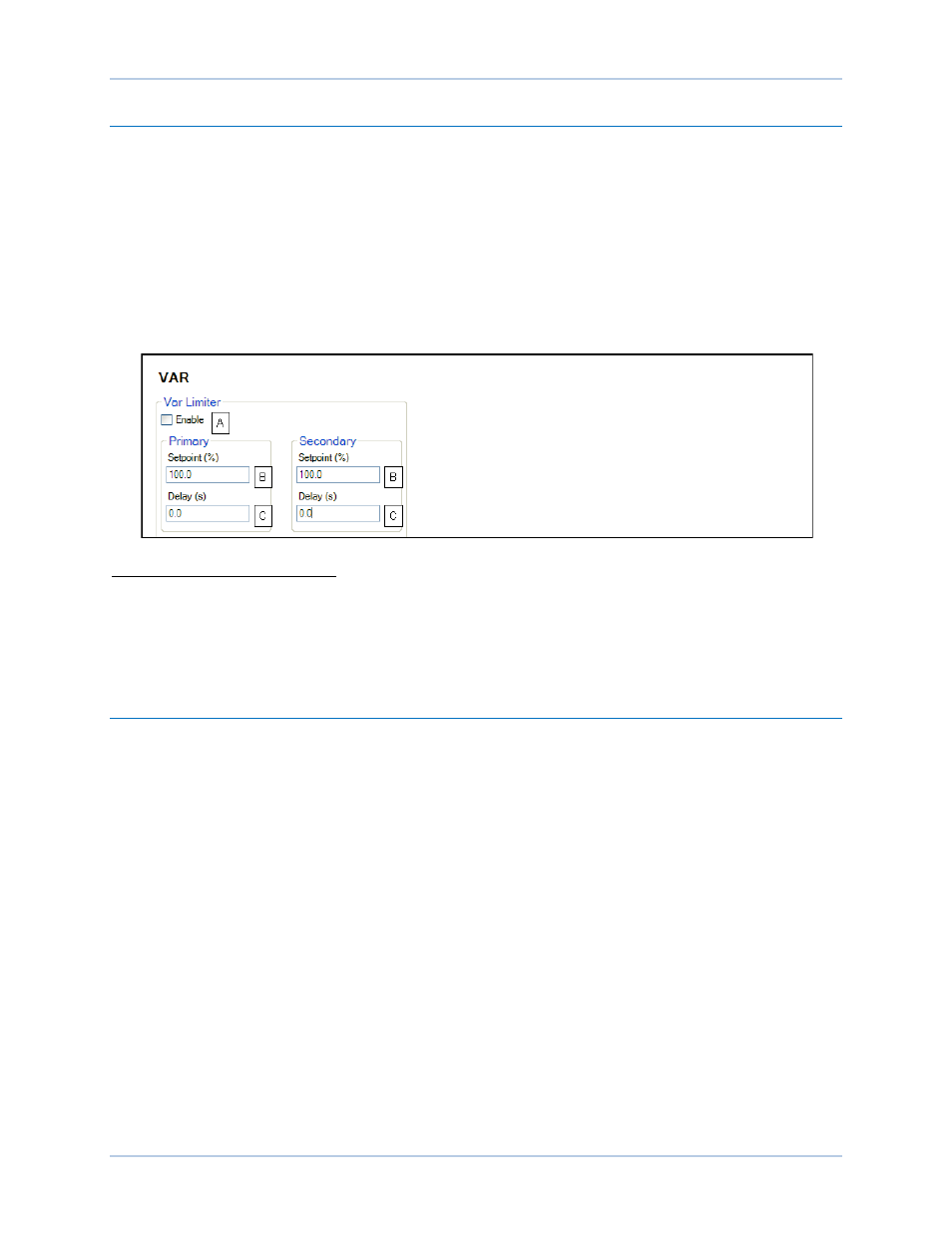

Figure 52. Paramètres du limiteur de Var
A Var Limiter Enable (activation du limiteur de Var) : sélectionnez cette case à cocher pour activer le
limiteur de Var.
B Var Limiter Setpoint (valeur de consigne du limiteur de Var) : réglable entre 0 et 200 % par incréments
de 0,1 %.
C Var Limiter Delay (délai du limiteur de Var) : réglable entre 0 et 300 s par incréments de 0,1 s.
Limiteur d'échelle
Chemin d'accès BESTCOMSPlus ® : Settings Explorer, Operating Settings, Limiters, Scaling
Chemin d'accès IHM : Settings, Operating Settings, Limiters, Scaling
Le réglage (la mise à l'échelle) automatique du limiteur de surexcitation et du limiteur de courant du stator
est possible par le biais de l'entrée de commande auxiliaire du système DECS-250. Les paramètres du
limiteur d'échelle sont illustrés dans la Figure 53. Les mises à l'échelle des limiteurs OEL et SCL peuvent
être activées et désactivées de manière indépendante
A . Le réglage automatique des limiteurs OEL et
SCL est basé sur six paramètres : signal et échelle pour trois points (niveaux).
Avec la mise à l'échelle d'entrée définie sur Auxiliary Input (entrée auxiliaire), la valeur du signal B pour
chaque point représente l'entrée de commande auxiliaire. Cette entrée peut être un signal de 4 à
20 mAcc appliqué aux bornes I+ et I– ou un signal de –10 à +10 Vcc appliqué aux bornes V+ et V–. (Le
type d'entrée est sélectionné dans BESTCOMSPlus). Pour plus d'informations, voir la section Contrôle
auxiliaire de ce manuel.
Avec l'entrée de mise à l'échelle définie sur AEM RTD #, la valeur du signal pour chaque point représente
une entrée AEM RTD en degrés Fahrenheit. Pour plus d'informations, voir la section Module d'extension
analogique du présent manuel.
La valeur d'échelle C définit le niveau bas du limiteur sous la forme d’un pourcentage du courant
d'excitation nominal pour la fonction OEL et sous la forme d'un pourcentage de courant de stator nominal
pour la fonction SCL.
DECS-250 0BLimiteurs
