9440370990 Rev H 375
NOTE
1. Si le module CEM-2020 fournit une extrémité du réseau J1939,
une résistance de terminaison de 120
Ω, ½ watt, doit être installée
entre les bornes P1- LO (CANL) et P1- HI (CANH).
2. Si le module CEM-2020 ne fait pas partie du réseau J1939, la
longueur du raccord connectant le module CEM-2020 au réseau
doit pas excéder 914 mm.
3. La longueur maximale du réseau, à l'exclusion des raccords, ne
doit pas dépasser 40 m.
4. Le blindage J1939 doit être raccordé à la terre à un seul endroit.
S'il existe un autre point de mise à la terre, il ne faut pas
connecter la blindage au module CEM-2020.

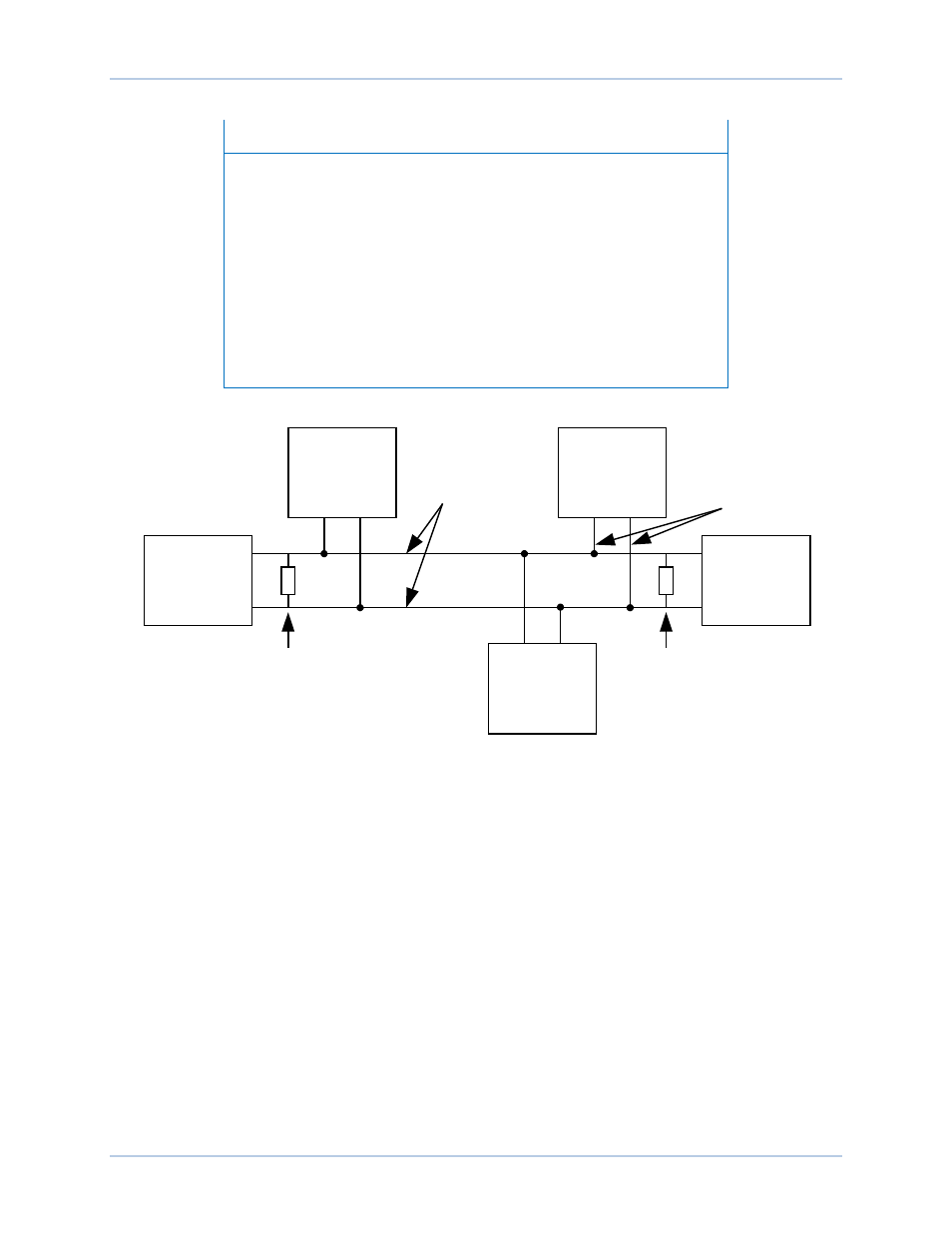

Figure 190. Interface pour bus CAN avec le module AEM-2020 fournissant une extrémité du réseau
AEM-2020
(Optional)
CEM-2020
Other
Devices
P0064-06
Genset
120 ohm
Termination
CAN-H
CAN-L
DECS-250
120 ohm
Termination
Bus
Stub
DECS-250 Module d'extension de contacts
