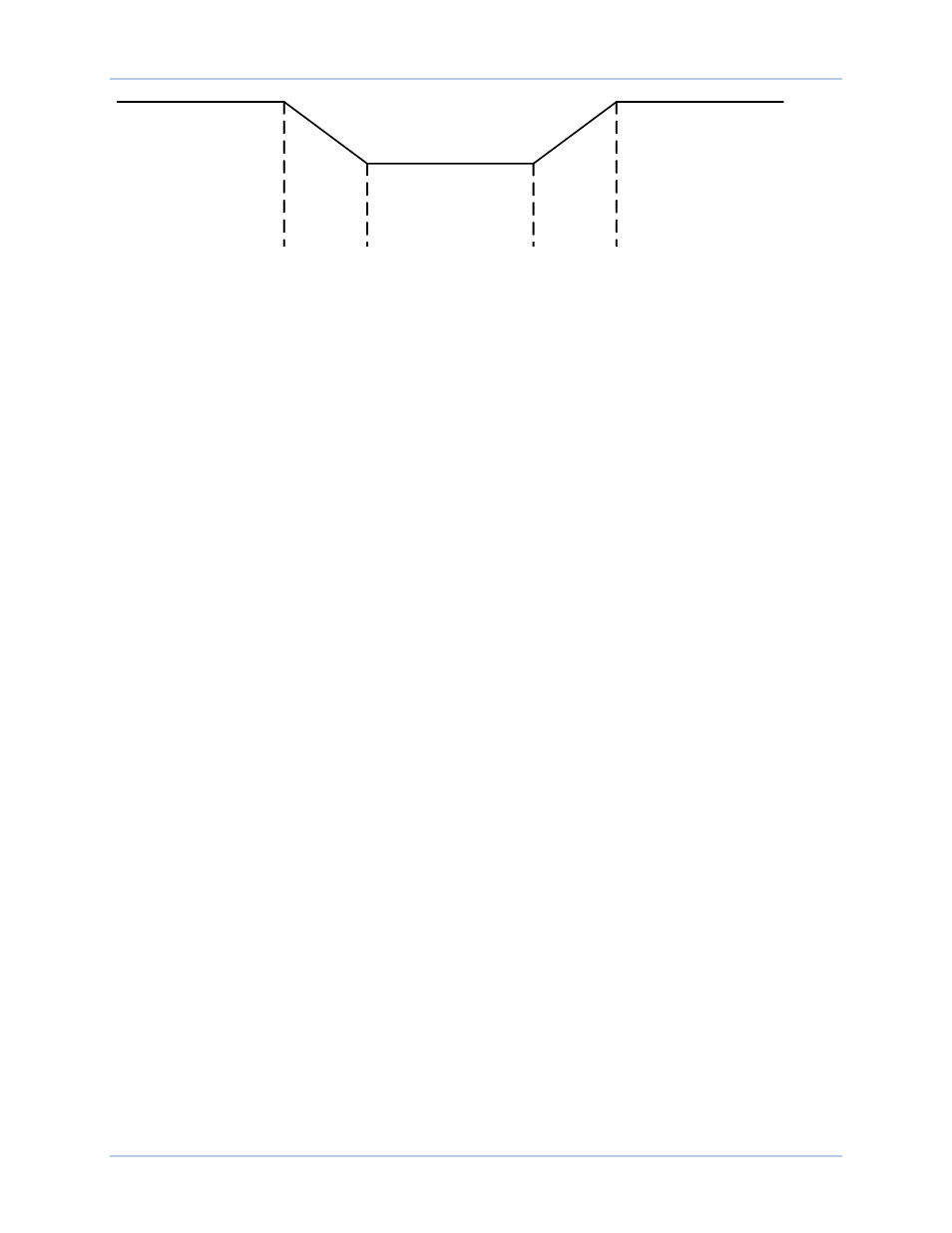

Figure 9. Erreur de fréquence de glissement
Correction de tension
La correction de tension est lancée lorsque la tension est en dehors de la fenêtre de tension définie. Le
paramètre de fenêtre de tension
H
est exprimé sous la forme de pourcentage de la tension du réseau. Il
détermine la bande de tension de l'alternateur située autour de la tension du réseau dans laquelle la
fermeture du disjoncteur sera envisagée. Lorsque le paramètre Vgen>Vbus
I
est activé, le contrôleur
DECS-250 porte la tension de l'alternateur à une valeur plus élevée que celle du réseau avant d'effectuer
la synchronisation. Le niveau d'égalisation de tension de l'alternateur et du réseau
J
définit le pourcentage
de la tension du réseau mesurée auquel la tension mesurée de de l'alternateur peut être ajustée.
Compensation d'angle
Un paramètre de compensation d'angle
K
est fourni pour compenser le décalage de phase causé par les
transformateurs dans le système. La valeur de compensation d'angle est ajoutée uniquement à l'angle de
réseau. Par exemple, il est établi que l'alternateur et le réseau sont synchronisés, mais l'angle de
glissement mesuré du DECS-250 indique –30°. L'équation 1, ci-dessous, illustre le calcul de l'angle de
glissement du DECS-250. Cela signifie que de l'angle de l'alternateur a un retard de 30° sur l'angle de
réseau en raison du décalage de phase du transformateur. Pour compenser ce décalage de phase, le
paramètre de compensation d'angle doit contenir la valeur de 330°. Cette valeur est ajoutée à l'angle de
réseau mesuré pour fournir un angle de glissement ajusté de zéro degré. Seul l'angle de réseau mesuré
est affecté par le paramètre de compensation d'angle, l'angle de l'alternateur mesuré n'est pas biaisé par
le DECS-250.
𝐺 − (𝐵 + 𝐴) = 𝐴𝑛𝑔𝑙𝑒 𝑑𝑒 𝑔𝑙𝑖𝑠𝑠𝑒𝑚𝑒𝑛𝑡
Équation 1. DECS-250 Metered Slip Angle
Où :
G = angle de l'alternateur mesuré
B = angle de réseau mesuré
A = valeur de la compensation d'angle
Perte de synchronisation
La synchronisation de l'alternateur est abandonnée si elle n'est pas effectuée dans un délai
L
établi par
l'utilisateur.
Les paramètres de synchronisation de l'alternateur dans BESTCOMSPlus sont illustrés dans la
Figure 10.
Slip Error
= Max (-)
Slip Error
= Max (+)
Slip Error = 0
P0064-49
Synchronizer
DECS-250
