186 9440370990 Rev H
Communication CAN
Chemin d'accès BESTCOMSPlus ® : Settings Explorer, Communications, CAN Bus, CAN Bus Setup
Chemin d'accès IHM : Settings, Communications, CAN Bus, CAN Bus Setup
Une première interface CAN (Controller Area Network) (CAN 1) facilite les communications entre le
DECS-250 et les modules en option, tels que le module d'extension de contacts (CEM-2020) ou le
module d'extension analogique (AEM-2020).
Une seconde interface CAN (CAN 2) permet au DECS-250 de fournir les paramètres de l'alternateur et
du système au contrôleur de l'alternateur, tel que le Basler DGC-2020. L'interface CAN 2 permet
également de contrôler la valeur de consigne et le mode du système DECS-250 à partir d'un dispositif de
contrôle externe connecté à l'interface CAN.
Les deux interfaces bus CAN utilisent le protocole de messagerie SAE J1939.
Les paramètres CAN du DECS-250 sont répertoriés et définis dans la section Communication CAN de ce
manuel.
Connexions
Les connexions CAN du DECS-250 doivent être réalisées à l'aide d'un câble blindé à paire torsadée.
Chaque port CAN (CAN 1 et CAN 2) dispose d'une borne CAN-haut (H), d'une borne CAN-bas (L) et
d'une borne blindage CAN (SH). Les bornes du port CAN sont représentées dans la section Borniers et
connecteurs de ce manuel.
Configuration des ports
Chaque port CAN du DECS-250 doit être identifié par un numéro d'adresse unique A . Il est possible de
définir la vitesse de transmission B de chaque port sur 125 ou 250 kbps. Les paramètres de configuration
des ports sont illustrés dans la Figure 140.

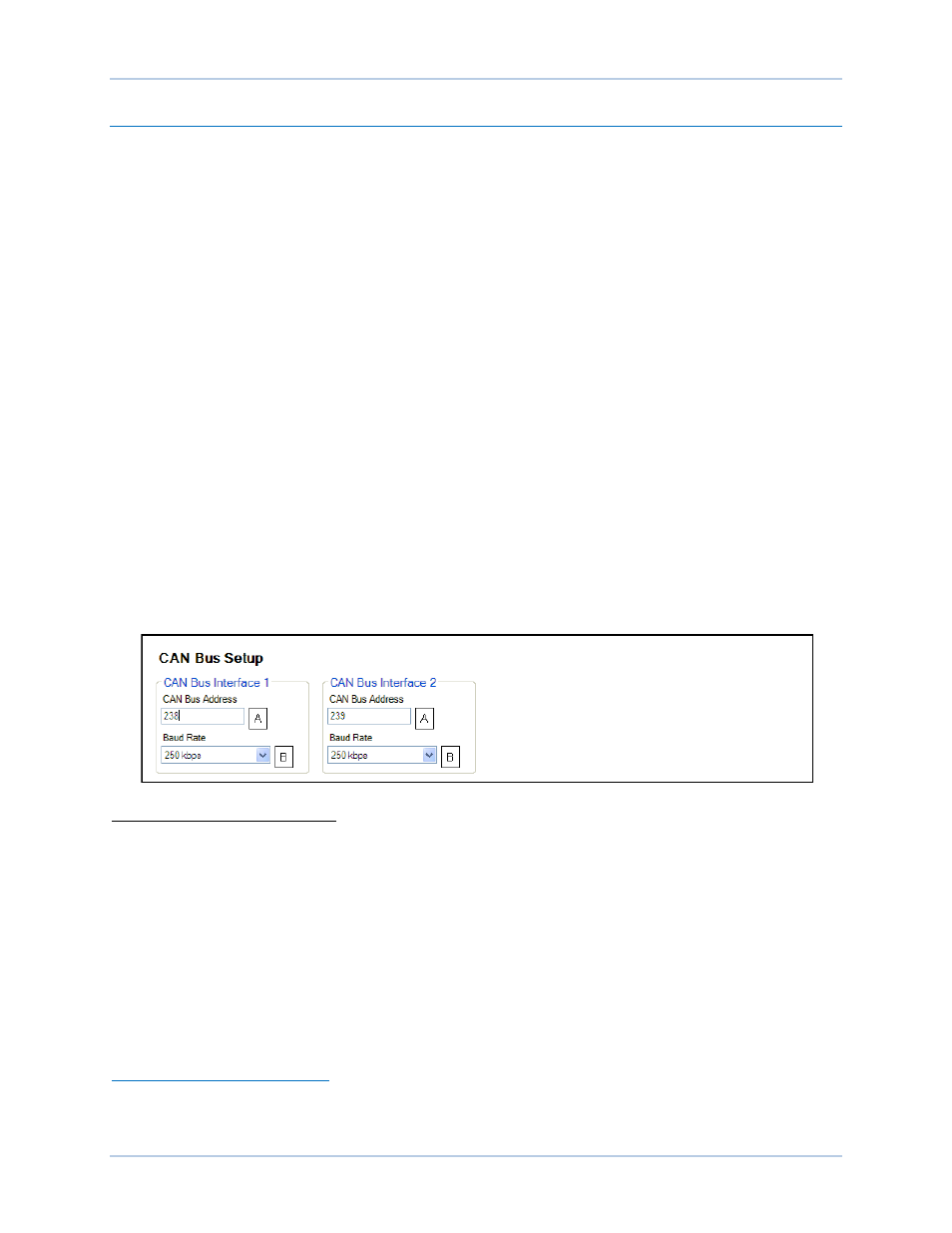

Figure 140. Paramètres de configuration des ports CAN
A CAN bus Address (adresse de bus CAN) : réglable entre 1 et 253.
B Baud Rate (vitesse de transmission) : sélectionnez 125 kbps ou 250 kbps.
Écran Remote Module Setup (installation des modules déportés)
Chemin d'accès BESTCOMSPlus ® : Settings Explorer, Communications, CAN Bus, Remote Module
Setup
Chemin d'accès IHM : Settings, Communications, CAN Bus, Remote Module Setup
Les modules externes en option, tels que le module d'extension de contacts (CEM-2020) et le module
d'extension analogique (AEM-2020), communiquent par le biais de l'interface CAN 1 du DECS-250 et
sont configurés depuis l'interface BESTCOMSPlus du DECS-250. Ces paramètres sont illustrés dans la
Figure 141.
Module d'extension de contacts
Une fois l'adresse CAN du CEM-2020 A activée B , attribuez-lui un numéro unique et sélectionnez le nombre
de sorties C . Le module standard (CEM-2020) fournit 24 contacts de sortie, tandis que le module fort
courant (CEM-2020H) en fournit 18.
Communication DECS-250
