64 9440370990 Rev H
pendant une période égale à la valeur du paramètre de durée longue, le système DECS-250 limite
l'excitation à la valeur du paramètre de niveau bas.
Fonctionnement en ligne
Pour le fonctionnement en ligne, il existe trois niveaux de limitation de surexcitation type point de
sommation : niveau bas, niveau moyen et niveau haut. La Figure 43 illustre la relation entre les seuils
OEL de niveaux haut, moyen et bas.

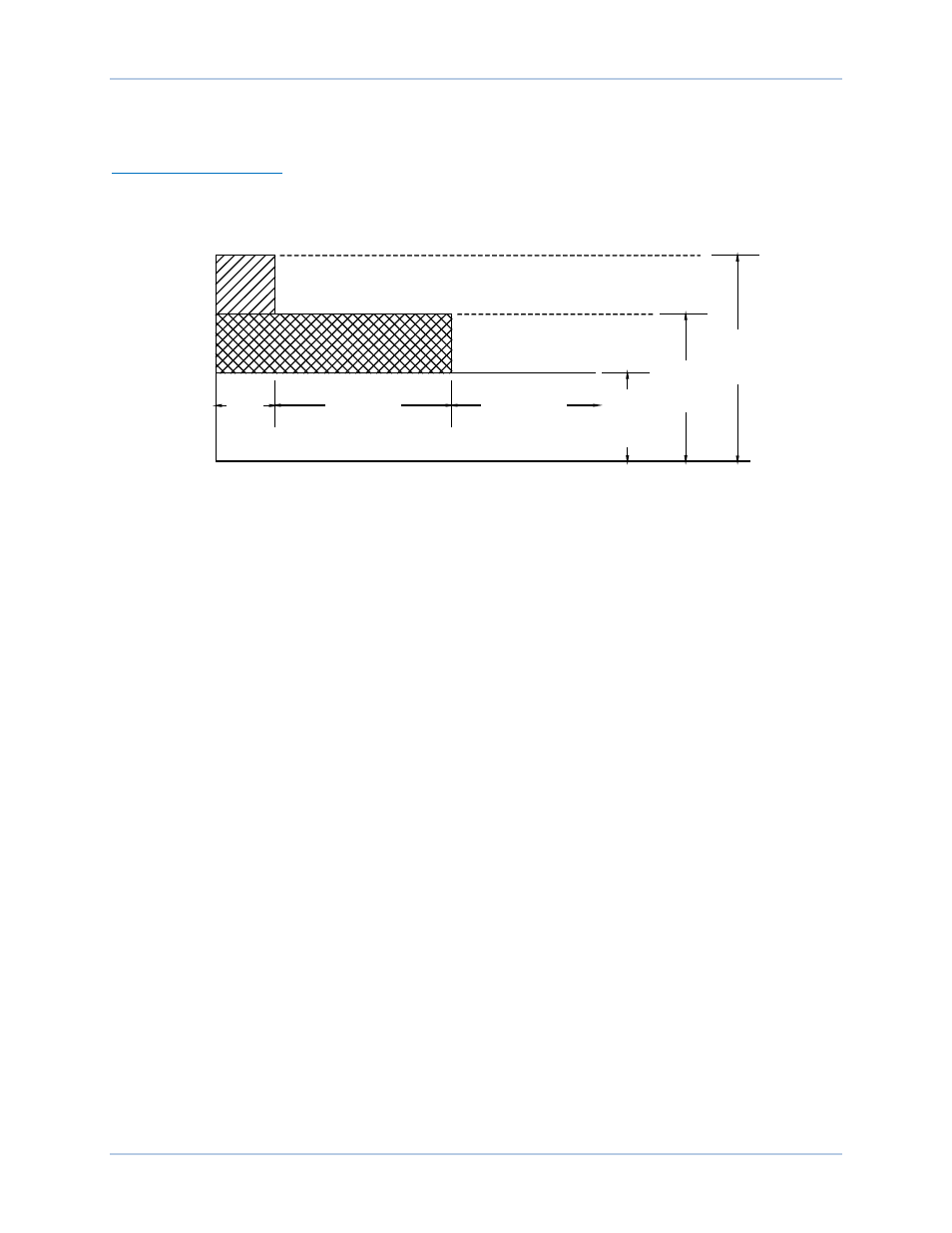

Figure 43. Limitation de surexcitation en ligne, type point de sommation
Le seuil OEL de niveau bas en ligne est déterminé par le seuil de niveau bas F . Lorsque le niveau
d'excitation est inférieur au paramètre de niveau bas, aucune action n'est effectuée par le système
DECS-250. L'alternateur est autorisé à fonctionner indéfiniment avec ce niveau d'excitation. Si le niveau
d'excitation dépasse le paramètre de niveau bas pendant la durée du paramètre de temps niveau haut, le
système DECS-250 limite l'excitation à la valeur du paramètre de niveau bas.
Le seuil du limiteur OEL de niveau moyen en ligne est déterminé par les paramètres de niveau moyen G et
de temps niveau moyen H . Lorsque le niveau d'excitation dépasse le paramètre de niveau moyen, le
système DECS-250 limite l'excitation à la valeur du paramètre de niveau moyen. Si ce niveau d'excitation
persiste pendant une période égale à la valeur du paramètre de temps niveau haut, le système DECS-
250 limite l'excitation à la valeur du paramètre de niveau moyen.
Le seuil du limiteur OEL de niveau bas en ligne est déterminé par les paramètres de niveau haut I et de
temps niveau haut J . Lorsque le niveau d'excitation dépasse le paramètre de niveau haut, le système
DECS-250 limite l'excitation à la valeur du paramètre de niveau moyen.
OEL dépendant de la tension
Le fonctionnement OEL en ligne peut être adapté pour la détection de défaut proche de la machine en
activant
K la fonction OEL dépendant de la tension. Si un défaut se produit à proximité de l'alternateur, le
paramètre OEL niveau haut est désactivé (en fonction du taux de variation) et le paramètre niveau moyen
est activé. Si un défaut est situé à distance de la machine, les trois paramètres (haut, moyen et bas)
restent actifs. En d'autres termes, si le taux de réduction de la tension de sortie dépasse le paramètre
OEL dépendant de la tension
L , le paramètre niveau haut reste actif. Sinon, le paramètre niveau haut est
désactivé.
F
IE
L
D
C
U
R
R
E
N
T
TIME IN SECONDS
High
Current
Time
0-10sec
CONTINUOUS
P0063-10
Medium
Current
Time
0-120sec
Low
Current
Level
Medium
Current
Level
High
Current
Level
0BLimiteurs DECS-250
