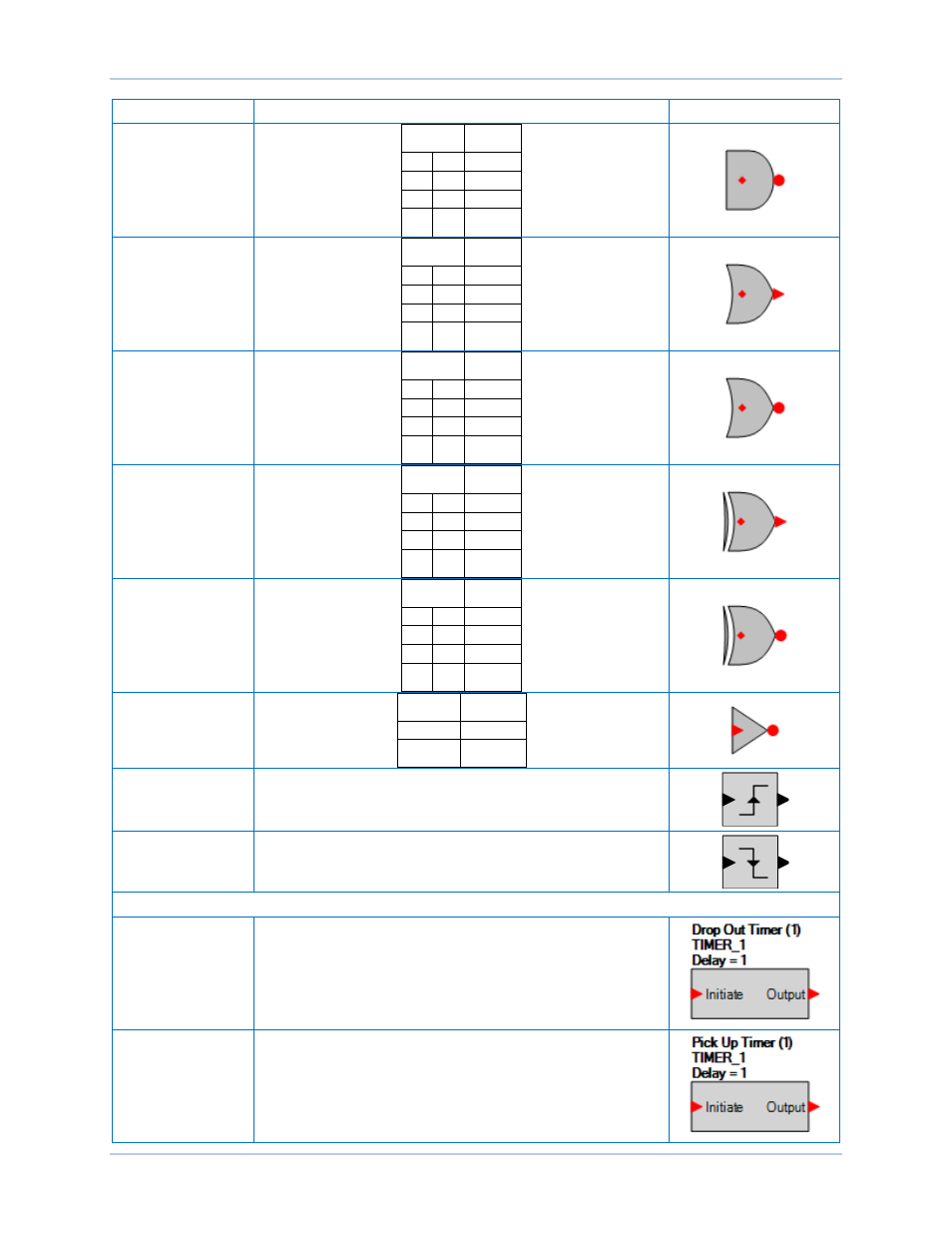

Nom
Description
Symbole
NAND
Entrée Sortie
0
0
1
0
1
1
1
0
1
1
1
0
OR
Entrée Sortie
0
0
0
0
1
1
1
0
1
1
1
1
NOR
Entrée Sortie
0
0
1
0
1
0
1
0
0
1
1
0
XOR
Entrée Sortie
0
0
0
0
1
1
1
0
1
1
1
0
XNOR
Entrée Sortie
0
0
1
0
1
0
1
0
0
1
1
1
NOT (INVERTER)
Entrée
Sortie
0
1
1
0
Rising Edge (front
montant)
Cette sortie est VRAI si le front montant d'une impulsion est
détecté sur le signal d'entrée.
Falling Edge (front
descendant)
Cette sortie est VRAI si le front descendant d'une
impulsion est détecté sur le signal d'entrée.
Pickup and Dropout Timers (compteurs de détection et de décrochage)
Drop Out Timer
(compteur de
décrochage)
Ce compteur est utilisé pour paramétrer un délai dans la
logique.
Pour plus d'informations, reportez vous à la partie
Programmation de BESTlogicPlus, Compteurs de détection et
de décrochage, plus loin dans cette section.
Pick Up Timer
(compteur de
détection)
Ce compteur est utilisé pour paramétrer une temporisation dans
la logique.
Pour plus d'informations, reportez-vous à la partie
Programmation de BESTlogicPlus, Compteurs de détection et
de décrochage, plus loin dans cette section.
