356 9440370990 Rev H
Connexions d'entrées RTD externes

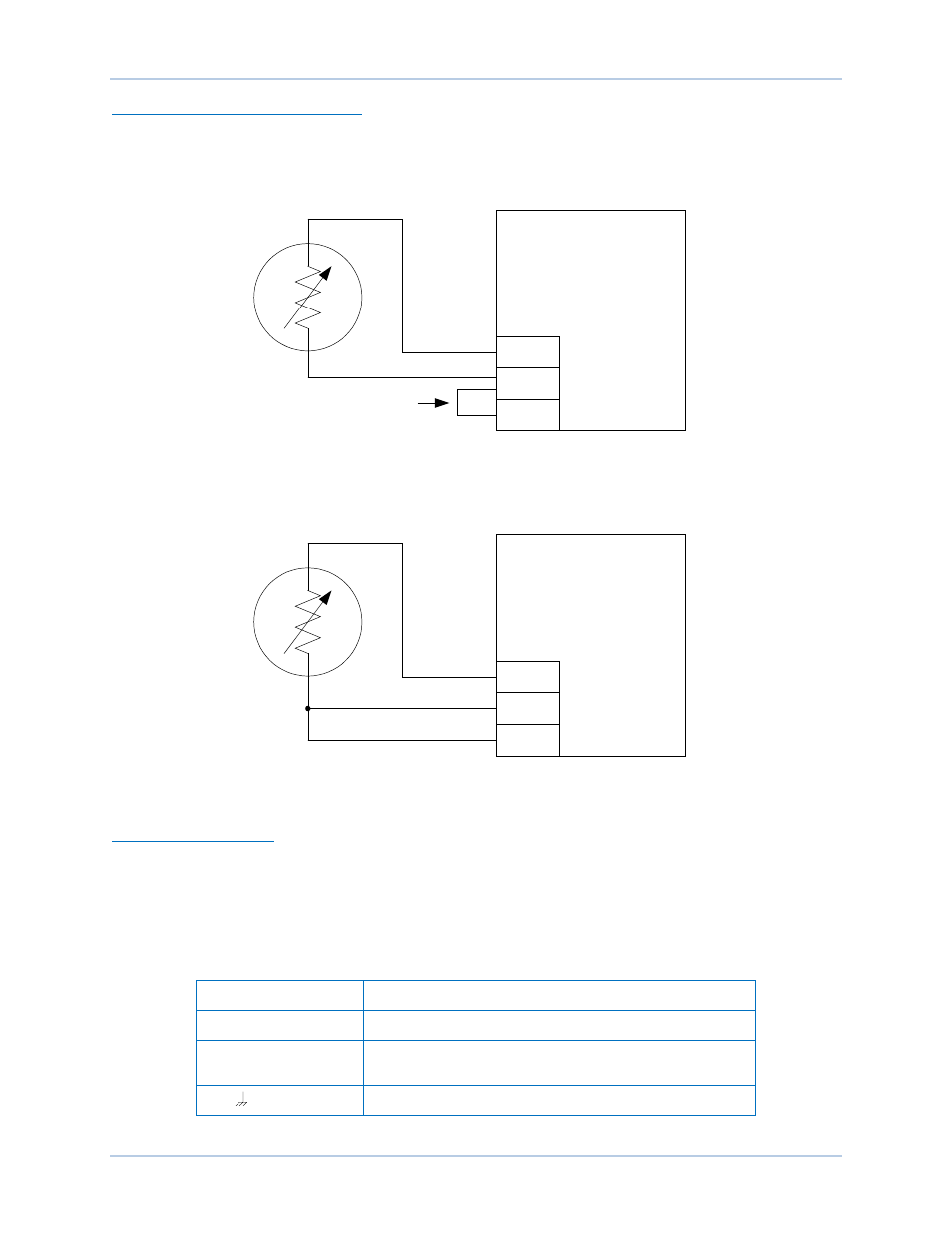

Les connexions d'entrées RTD bifilaires externes sont illustrées dans la Figure 171. La Figure 172
représente des connexions d'entrées RTD trifilaires externes.
Figure 171. Connexions d'entrées RTD bifilaires externes
Figure 172. Connexions d'entrées RTD trifilaires externes
Interface pour bus CAN
Ces bornes garantissent une communication à haute vitesse en utilisant le protocole SAE J1939 entre le
module d'extension analogique et le système DECS-250. Les connexions entre le module AEM-2020 et
le système DECS-250 doivent être réalisées avec des câbles blindés à paires torsadées. Les bornes de
l'interface pour bus CAN sont répertoriées dans le Tableau 42. Voir la Figure 173 et la Figure 174.
Tableau 42. Bornes d'interface pour bus CAN
Borne Description
P1- HI (CAN H) Connexion CAN haut (fil jaune)
P1- LO (CAN L)
Connexion CAN bas (fil vert)
P1- (SHIELD) Connexion blindage CAN
RTD1+
RTD1–
RTD1C
AEM-2020
Jumper
P
0
0
5
3
-6
4
BLACK
RED
RTD1+
RTD1–
RTD1C
AEM-2020
P
0
0
5
3
-6
5
RED
BLACK
BLACK
Module d'extension analogique DECS-250
