9440370990 Rev H 363

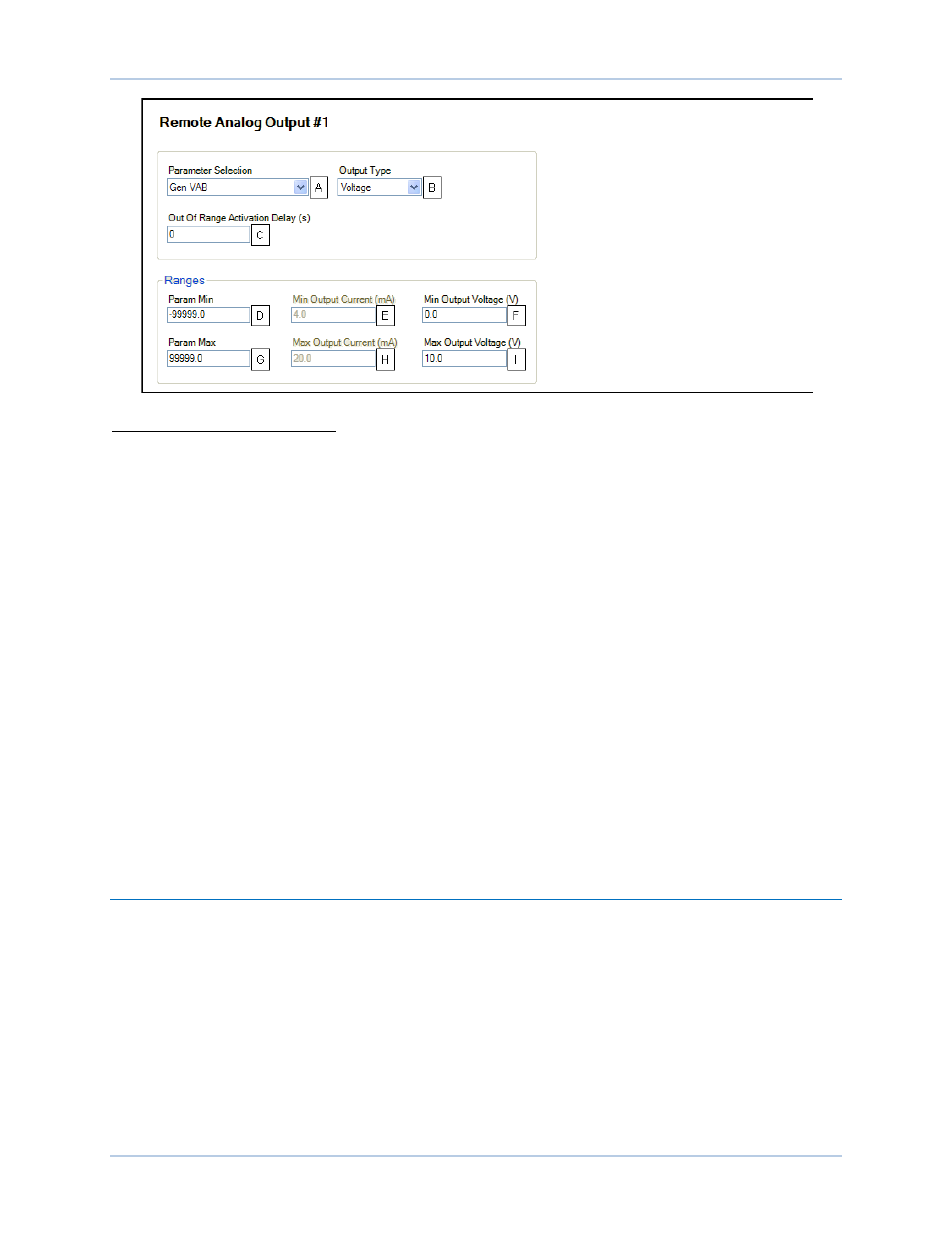

Figure 179. Paramètres de sortie analogique déportée
A Parameter Selection (sélection de paramètres) : Gen VAB (VAB alternateur), Gen VBC (VBC
alternateur), Gen VCA (VCA alternateur), Gen V Average (V moyenne alternateur), Bus Freq (fréquence
réseau), Bus VAB (VAB réseau), Bus VBC (VBC réseau), Bus VCA (VCA réseau), Gen Freq (fréquence
alternateur), Gen PF (FP alternateur), kWh, kvarh, Gen IA (IA alternateur), Gen IB (IB alternateur), Gen
IC (IC alternateur), Gen I Average (I moyenne alternateur), kW Total, kVA Total, kvar Total, EDM Ripple
(ondulation EDM), Exciter Field Voltage (tension d'excitation de l'excitatrice), Exciter Field Current
(courant d'excitation de l'excitatrice), Auxiliary Input Voltage (entrée de tension auxiliaire), Auxiliary Input
Current (entrée de courant auxiliaire), Setpoint Position (position de valeur de consigne), Tracking Error
(erreur de poursuite), Negative Sequence Voltage (composante de tension indirecte), Negative Sequence
Current (composante de courant indirecte), Positive Sequence Voltage (composante de tension directe),
Positive Sequence Current (composante de courant directe), PSS Output (sortie PSS), Analog Input 1-8
(entrée analogique 1 à 8), RTD Input 1-8 (entrée RTD 1 à 8), Thermocouple 1-2 (thermocouple 1 à 2),
Power Input (Entrée de puissance) ou NLS Error Percent (Pourcentage d'erreur du partage de la charge
réseau).
B Output Type (type de sortie) : Voltage (tension) ou Current (courant).
C Out of Range Activation Delay (délai d'activation hors échelle) : réglable entre 0 et 300 s par incréments
de 1 s.
D Param Min (paramètre minimum) : réglable entre
–999 999,0 et +999 999,0 par incréments de 0,1.
E Min Output Current (sortie de courant minimum) : réglable entre 4 et 20 mA par incréments de 0,1 mA.
F Min Output Voltage (sortie de tension maximum) : réglable entre 0 et 10 V par incréments de 0,1 V.
G Param Max (paramètre maximum) : réglable entre
–999 999,0 et +999 999,0 par incréments de 0,1.
H Max Output Current (sortie de courant maximum) : réglable entre 4 et 20 mA par incréments de 0,1 mA.
I Max Output Voltage (sortie de tension maximum) : réglable entre 0 et 10 V par incréments de 0,1 V.
Mesures
Entrées analogiques
Chemin d'accès BESTCOMSPlus® : Metering, Status, Inputs, Remote Analog Inputs
Chemin d'accès IHM : Metering, Status, Inputs, Remote Analog Input Values
La valeur et l'état des entrées analogiques déportées sont représentés dans cet écran. L'état est VRAI
lorsque la DEL correspondante est verte. Reportez-vous à la Figure 180. L'entrée analogique déportée 1
est représentée.
DECS-250 Module d'extension analogique
