120 9440370990 Rev H
Paramètres de stabilité du mode FVR
Le système DECS-250 établit sa sortie de tension d'excitation d'après les paramètres suivants.
Le gain proportionnel (Kp) G est le facteur de l'erreur entre la valeur de consigne de la tension d'excitation
et la valeur réelle de la tension d'excitation. Diminuer Kp permet de réduire le dépassement de la réponse
transitoire. Augmenter Kp permet de réduire le temps de réponse transitoire.
Le gain intégral (Ki) H est le facteur de l'intégrale de l'erreur entre la valeur de consigne de la tension et la
valeur réelle de la tension d'excitation. Augmenter Ki permet de réduire le temps nécessaire pour
atteindre un état stationnaire.
Le gain dérivé (Kd) I est le facteur de la dérivée de l'erreur entre la valeur de consigne de la tension et la
valeur réelle de la tension d'excitation. Augmenter Kd permet de réduire la résonance de la réponse
transitoire.
D'autres paramètres de stabilité du mode FVR permettent d'éliminer les effets de bruit sur la
différenciation numérique (constante de temps de dérivation Td)
J et de définir le niveau de gain du
régulateur de tension de l'algorithme PID (Ka) K à l'aide des calculs de gain recommandés L .

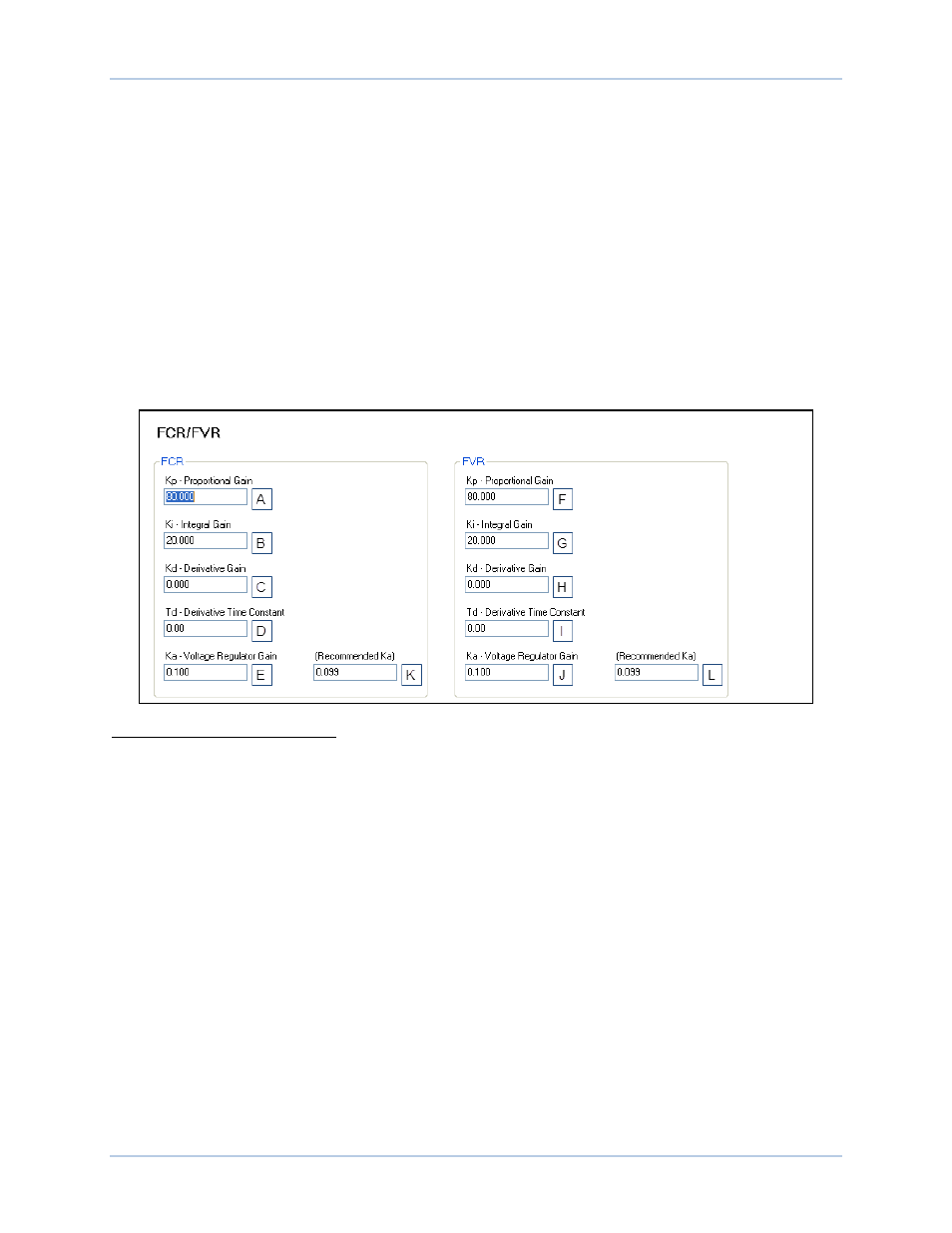

Figure 103. Paramètres de gain FVR et FCR
A Kp – Proportional Gain (gain proportionnel) : réglable entre 0 et 1 000 par incréments de 0,1.
B Ki – Integral Gain (gain intégral) : réglable entre 0 et 1 000 par incréments de 0,1.
C Kd – Derivative Gain (gain dérivé) : réglable entre 0 et 1 000 par incréments de 0,1.
D Td – Derivative Time Constant (constante de temps de dérivation) : réglable entre 0 et 1 000 par
incréments de 0,1.
E Ka –Voltage Regulator Gain (gain du régulateur de tension) : réglable entre 0 et 1 par incréments de
0,001.
F Kp – Proportional Gain (gain proportionnel) : réglable entre 0 et 1 000 par incréments de 0,1.
G Ki – Integral Gain (gain intégral) : réglable entre 0 et 1 000 par incréments de 0,1.
H Kd – Derivative Gain (gain dérivé) : réglable entre 0 et 1 000 par incréments de 0,1.
I Td – Derivative Time Constant (constante de temps de dérivation) : réglable entre 0 et 1 000 par
incréments de 0,1.
J Ka –Voltage Regulator Gain (gain du régulateur de tension) : réglable entre 0 et 1 par incréments de
0,001.
K FCR Recommended Ka (Ka recommandé pour le mode FCR) : valeur Ka recommandée suivant les
calculs basés sur la tension d'excitation à vide et la tension d'entrée de puissance de fonctionnement.
L FVR Recommended Ka (Ka recommandé pour le mode FVR) : valeur Ka recommandée suivant les
calculs basés sur la tension d'excitation à vide et la tension d'entrée de puissance de fonctionnement.
Stability Tuning DECS-250
