9440370990 Rev H 185

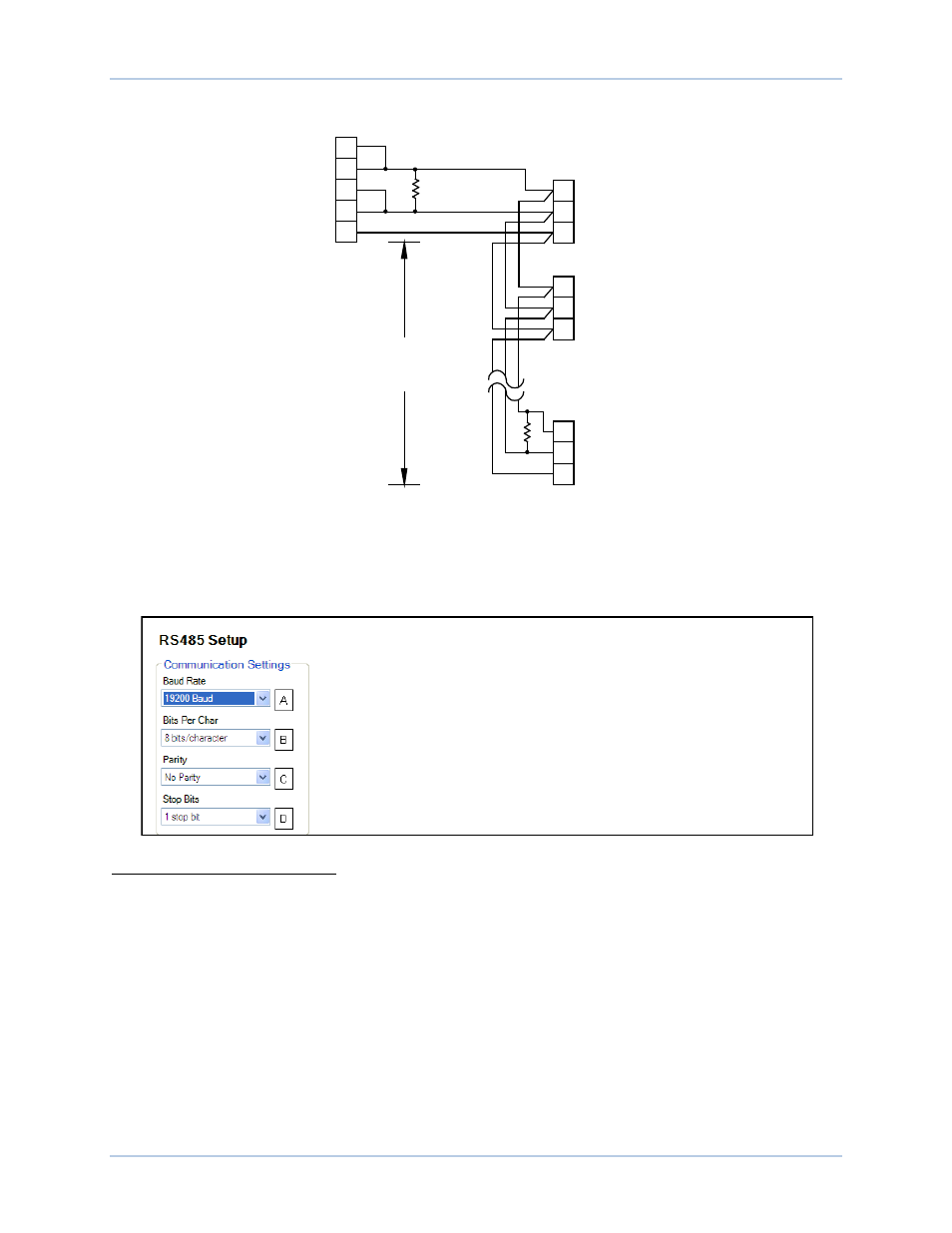

Figure 138. Connexions RS-485 standard
Les paramètres de communication du port RS-485 sont illustrés dans la Figure 139 ; il s'agit de la vitesse
de transmission
A , du nombre de bits par caractère B , de la parité C et du nombre de bits d'arrêt D .
Figure 139. Paramètres de communication du port RS-485
A Baud Rate (vitesse de transmission) : sélectionnez 1200, 2400, 4800, 9600, 19200, 38400, 57600 ou
115200.
B Bits Per Char (bits par caractère) : sélectionnez 7 bits/character (7 bits par caractère) ou
(8 bits/character) (8 bits par caractère).
C Parity (parité) : sélectionnez Even (Paire), Odd (Impair) ou No parity (Sans parité)
D Stop Bits (bits d’arrêt) : sélectionnez 1 stop bit (1 bit d'arrêt) ou 2 stop bits (2 bits d'arrêt).
Port Ethernet
Le port Ethernet utilise le protocole Modbus/TCP pour les communications interrogées avec d'autres
dispositifs en réseau, ainsi que pour la signalisation et le contrôle à distance grâce à un panneau
d'affichage interactif IDP-800.
P
0
0
6
3
-0
3
22
6
4
A
B
C
TO DECS-250
TO RS-422/RS-485
DB-37 FEMALE
19
24
C
B
A
A
B
C
4000 ft
1219.2 m
maximum
DECS-250
RS485
R
t
t
R
R = Optional terminating resistor
120 ohms, typical
t
DECS-250
RS485
DECS-250
RS485
DECS-250 Communication
