9440370990 Rev H 193

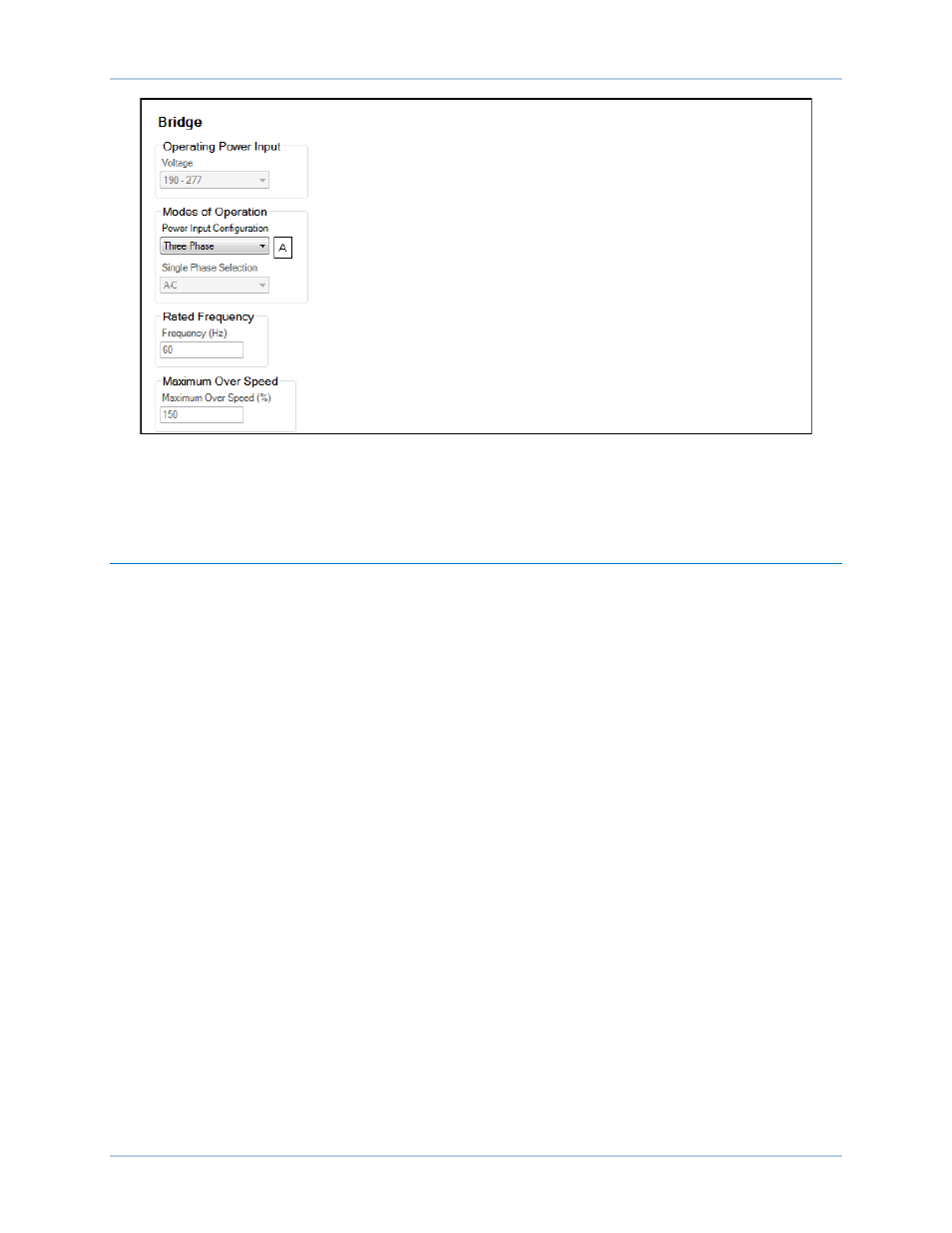

Figure 149. Power Input Configuration
A Power Input Configuration (configuration de la puissance d'entrée) : sélectionnez Single Phase
(monophasée) ou Three Phase (triphasée).
Données nominales et configuration du transformateur de mesure
Chemin d'accès BESTCOMSPlus ® : Settings Explorer, System Parameters, Sensing Transformers
Chemin d'accès IHM : Settings, System Parameters, Sensing Transformers
La configuration du système DECS-250 comprend la saisie des valeurs principales et secondaires pour
les transformateurs qui fournissent les valeurs mesurées de l'alternateur et du réseau au système DECS-
250. Ces paramètres de configuration sont illustrés dans la Figure 150.
TT de l'alternateur
Les paramètres de tension des enroulements primaires A et secondaires B du TT de l'alternateur établissent
les tensions nominales du TT attendues par le système DECS-250. La rotation des phases C ABC ou ACB
peut être prise en charge. Le choix possibles pour les branchements de mesure de tension de
l'alternateur
D incluent la mesure monophasée (entre les phases C et A) et la mesure triphasée utilisant
des connexions triphasées.
Transformateurs de courant (TC) de l'alternateur
Les paramètres de courant des enroulements primaires E et secondaires F du TC de l'alternateur
établissent les valeurs nominales de courant du TC attendues par le système DECS-250. La mesure du
courant du système DECS-250 peut être obtenue à partir d'une seule phase ou des trois phases de
l'alternateur
G .
TT du réseau
Les paramètres de tension des enroulements primaires H et secondaires I du TT du réseau établissent les
tensions nominales du TT du réseau attendues par le système DECS-250. Les choix possibles pour les
branchements de mesure de tension du réseau
J incluent la mesure monophasée (entre les phases C et
A) et la mesure triphasée utilisant des connexions triangles triphasées.
DECS-250 Configuration
