354 9440370990 Rev H

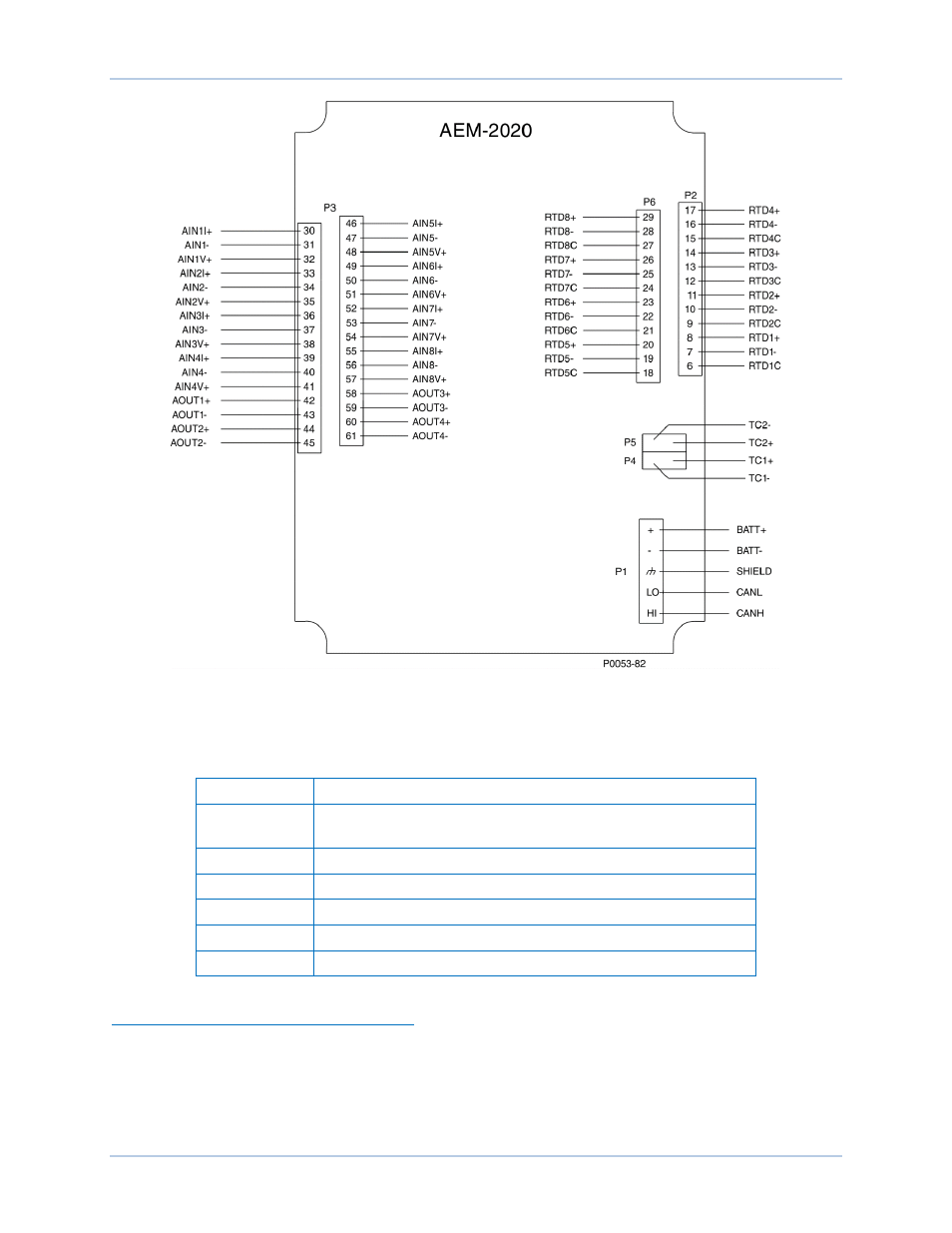

Figure 168. Bornes d'entrée et de sortie
Tableau 41. Bornes d'entrée et de sortie
Connecteur Description
P1
Alimentation de fonctionnement et bus CAN
P2 Entrées RTD 1 à 4
P3 Entrées analogiques 1 à 8 et sorties analogiques 1 à 4
P4 Entrée thermocouple 1
P5 Entrée thermocouple 2
P6 Entrées RTD 5 à 8
Connexions d'entrées analogiques externes
Les connexions d'entrée de tension sont illustrées dans la Figure 169 et les connexions d'entrée de
courant dans la Figure 170. Lorsque l'entrée de courant est utilisée, AIN V+ et AIN I+ doivent être reliées.
Module d'extension analogique DECS-250
