M98235701-02-12A Computer Smart 6 / Computer Smart 12
- 8 -
2.2 Installation de l’équipement
2.2.1 Installation mécanique
Mécaniquement, l’installation de l’équipement est réalisée sur la façade d’une armoire ou panneau. Le trou
de fixation au panneau doit être réalisé selon DIN 43 700, (dimensions 138+1x138+1mm).
2.2.2 Connexions
Avant la mise sous tension de l’équipement, il faut vérifier les points suivants :
L’installation et la maintenance de l’équipement doivent être réalisées par du personnel dûment
formé et agréé, conformément aux Normes nationales et internationales.
Toutes les connexions doivent rester à l’intérieur du tableau électrique.
Prendre en compte que, avec l’équipement connecté, les bornes peuvent être dangereuses au
toucher, et l’ouverture de couvercles ou l’élimination d’éléments peut donner accès à ces
parties. L’équipement ne doit pas être utilisé avant que son installation ne soit complètement
terminée.
Ce régulateur est associé à des équipements de condensateurs, qui restent chargés jusqu’à 5
minutes après la déconnexion du réseau. Avant de manipuler l’équipement, s’assurer que les
condensateurs ont été déchargés.
Pour la mesure de courant, l’installation d’un transformateur de courant (TC) externe est nécessaire.
Normalement, la relation de transformation de ce TC est In/5 A, où In doit être comme minimum 1,5 fois
supérieur au courant total maximal de la charge.
Le transformateur de courant (TC) doit être installé sur un point du branchement sur lequel circule la totalité
du courant des charges que l’on souhaite compenser, plus le courant propre aux condensateurs (voir la fig.
2.1)
Le transformateur de courant (TC) doit être placé de préférence dans la phase L1, alors que les prises de
tension doivent être connectées aux phases L1, L2 et L3 (voir schéma sur la fig. 2.2). Il faut respecter les
connexions de P1, P2, S1 et S2 qui sont indiquées sur les schémas susmentionnés. Dans le cas de ne pas
respecter la forme de connexion indiquée, il faudra régler la phase en suivant la procédure de la section 5.5.
CORRECT INCORRECT
CARGA CONDENSADORES
TC
S1
S2
P1
P2
Le transformateur de courant
(TC) doit mesurer le courant
conjoint des condensateurs
plus les charges
S’il ne fonctionne pas, vérifier
que le TC n’est pas court-
circuité.
Si l’on connecte le TC dans cette
position AUCUN
CONDENSATEUR NE SERA
CONNECTÉ malgré la présence de
charges inductives. L’équipement
ne compense pas.
Si le TC est connecté dans cette
position TOUS LES
CONDENSATEURS SERONT
CONNECTÉS, mais ils ne seront
pas déconnectés lorsque la charge
diminuera.
Risque de surcompenser le
réseau sans qu'il n’existe de
charge.

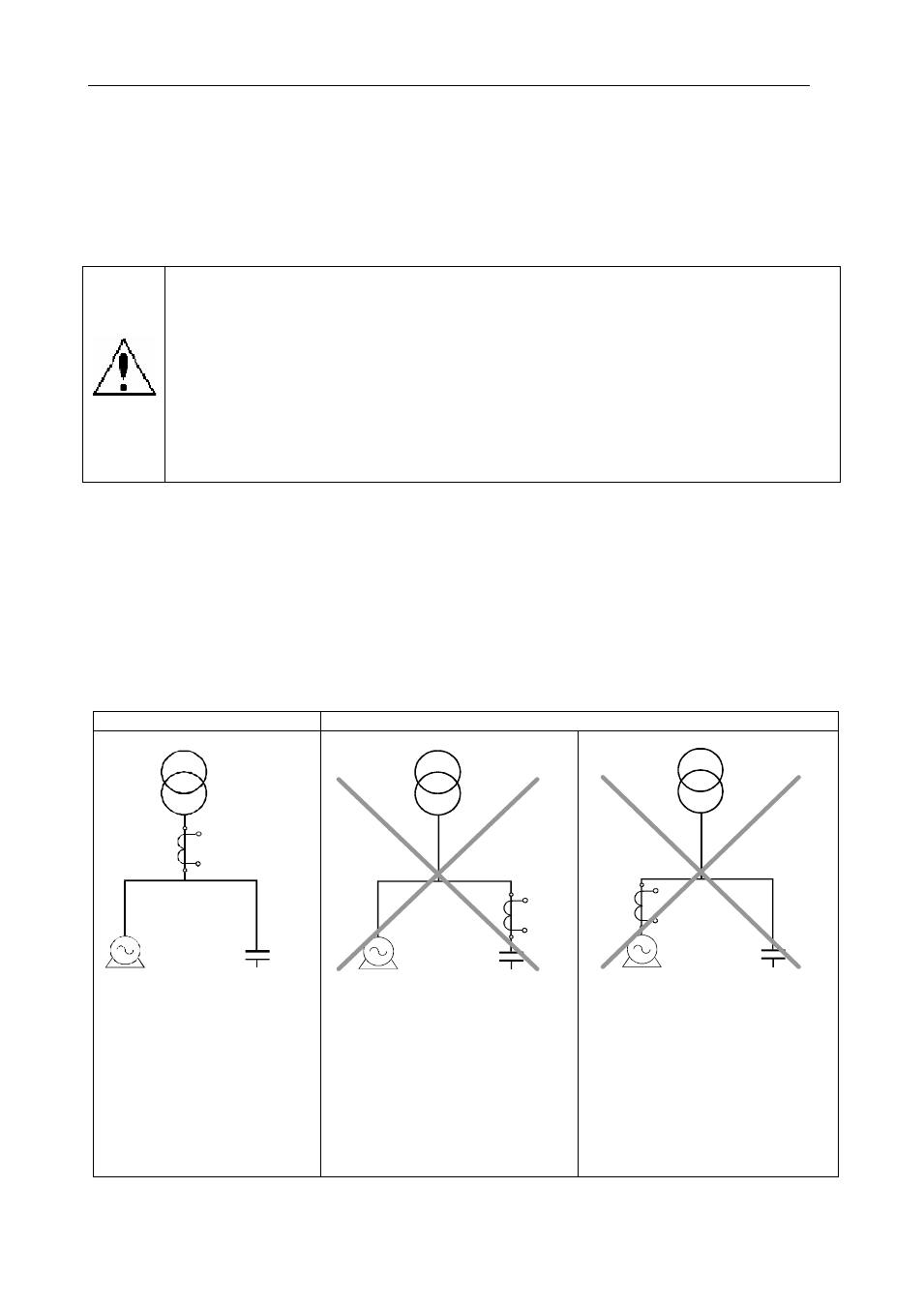

Fig. 2.1.- Emplacement du transformateur de courant
CARGA CONDENSADORES
TC
S1
S2
P1
P2
CARGA CONDENSADORES
TC
S1
S2
P1
P2
