Computer Smart 6 / Computer Smart 12

- 26 -

annulés, en clignotant sur l’un quelconque des écrans de mesure, avec une fréquence de clignotement d’1

seconde.

S’il y a des condensateurs annulés, sur cet écran de configuration apparaîtra un troisième paramètre éditable

(No/Yes), qui servira à réactiver les condensateurs qui auraient été désactivés par cette alarme.

Pour configurer le premier paramètre comme On, il faut avoir activé E09 (depuis PA1), et une fois mis sur

On, E12 et E13 sont activés automatiquement (voir Tableau 5.5).

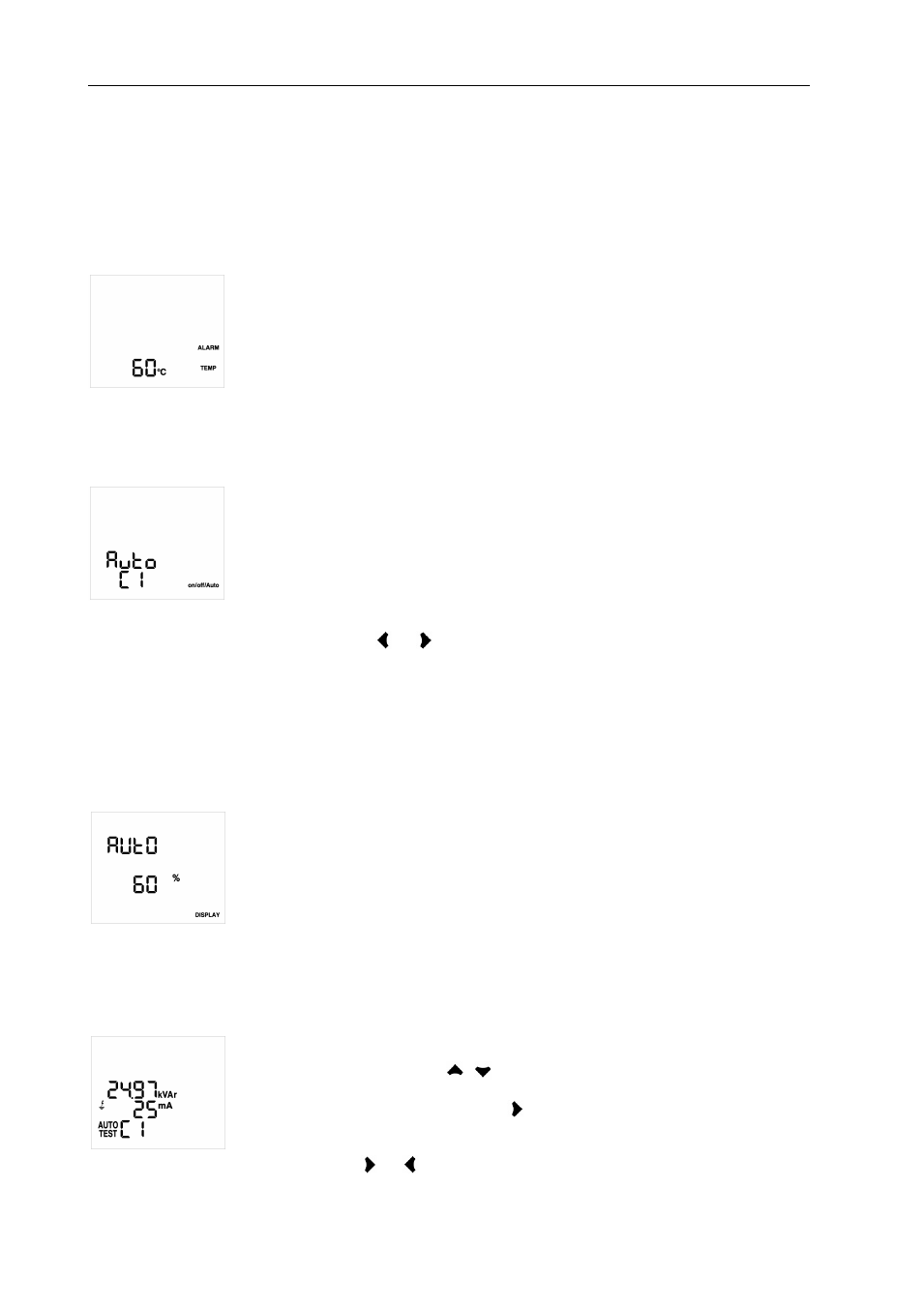

Écran de Configuration de l’alarme de Température (PA5, TypeC2) :

Ce paramètre établit la limite d’action de l’alarme. Si l’alarme est activée (depuis PA1),

chaque fois que la température s’élèvera au-dessus de la valeur configurée,

l’équipement nous montrera le code d’erreur correspondant (voir Tableau 5-5).
La valeur configurée est en ºC et peut varier entre 0 et 80ºC.
L’action de cette alarme a un retard de 20 secondes.

Écran de Configuration Forcée des étapes, On/Off/Auto (PC10, TypeC3) :

Ce paramètre se répète pour chacun des 6 ou 12 possibles condensateurs et nous

donne la possibilité de forcer son état sans prendre en compte la manœuvre réalisée

par le propre régulateur. Les possibles options de configuration pour chaque

condensateur sont :

On : Condensateur forcé à On, toujours connecté.

Off : Condensateur forcé à Off, toujours déconnecté.

Auto : l’état du condensateur dépend de la manœuvre réalisée par le

régulateur.

Pour distinguer quel est celui des 12 condensateurs que nous sommes en train de configurer, l’écran nous

montre un C1, C2, etc. Avec les touches et

vous vous déplacez sur les différents condensateurs.

Par défaut, tous les condensateurs sont configurés comme Auto. Sur les écrans de mesure, les icônes des

condensateurs configurés sur ON (connectés sous une forme forcée), s’éteignent durant 1 seconde toutes

les 4 secondes. D’une façon analogue, les icônes des condensateurs configurés en OFF (déconnectés sous

une forme forcée), sont allumés durant 1 seconde toutes les 4 secondes.

Écran de Configuration de l’État du Display (PC11, TypeC2) :

Ce paramètre établit l’état de l’éclairage de l’écran. Les possibles options de

configuration sont :

On : éclairage toujours allumé.

Off : éclairage toujours éteint (sauf s’il y a une alarme ou une interaction avec

l’utilisateur).

Auto : l’éclairage s’allume en appuyant sur une touche et il s’éteint lorsque l’on

n’a appuyé sur aucune touche pendant 5 minutes.

Le degré d’éclairage peut également être configuré lorsqu’il est allumé, de 0% à 100%.

Par défaut, l’équipement est configuré comme Auto et à 60%.

Écran Autotest (PC12, TypeC4) :

L’accès et la sortie de ces écrans sont réalisés sous une forme spéciale : en appuyant

longuement sur les touches

+ depuis tout écran de configuration (sans être en

édition). Tant pour démarrer que pour terminer manuellement le processus d’Autotest,

nous devons appuyer longuement sur .

Les écrans d’Autotest (il y en a un par condensateur) nous montrent la puissance

mesurée et le courant de fuites de chaque condensateur (pour se déplacer sur les

condensateurs, nous appuierons sur

ou ). Pour ce faire, il faut démarrer le processus Autotest, où

l’équipement connecte et déconnecte un par un les condensateurs de la batterie pour obtenir lesdites

mesures. Les valeurs montrées sont celle obtenues dans le dernier processus d’Autotest réalisé.
