M98235701-02-12A Computer Smart 6 / Computer Smart 12
- 10 -
Connexions du courant de fuites (I )
Le transformateur de courant de fuites doit être placé de telle sorte à mesurer le courant de la batterie des
condensateurs. Ainsi, toute fuite de l’un quelconque des condensateurs de la batterie pourra être détectée.
La relation du transformateur doit être de 500 spires et le courant mesuré ne doit pas excéder 1 A c.a.

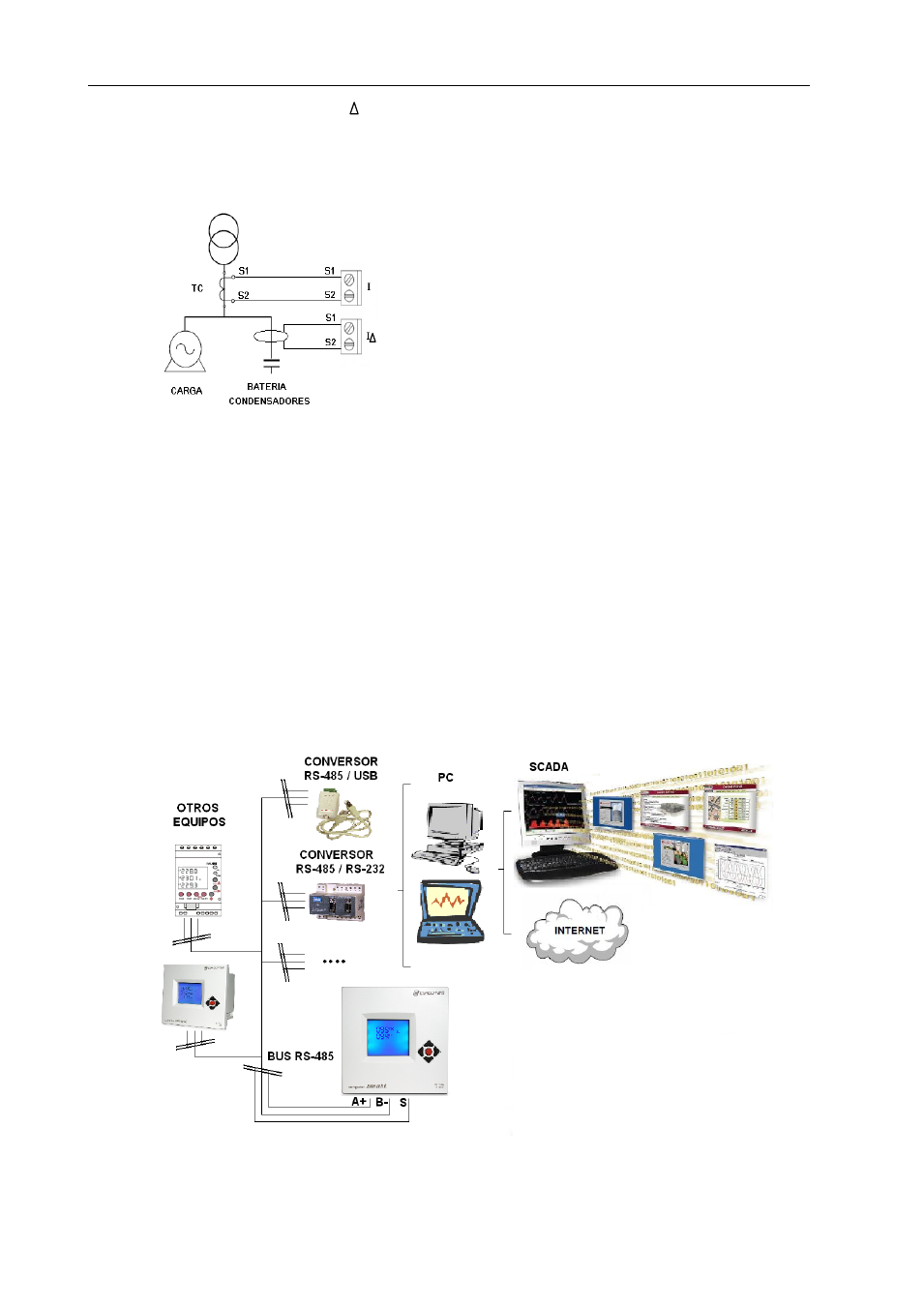

Fig. 2.4.- Connexion du transformateur de courant de fuites (I∆)
Connexions des Communications RS-485
Les régulateurs Computer smart peuvent être connectés à un ordinateur ou à un autre équipement à travers
le bus série RS-485 qu’il incorpore. Grâce à ce système, la centralisation des données peut être obtenue sur
un seul point d’enregistrement SCADA (Système Power Studio®).
Dans un réseau d’équipements, le Computer smart est communiqué moyennant question-réponse (esclave).
Le Computer smart communique en utilisant le protocole MODBUS RTU©, à travers lequel on peut accéder
aux paramètres électriques et aux principales variables et configurations. Contactez le fabricant pour obtenir
le tableau d’adresses.
Pour changer la configuration des communications, voir point 4.4.
Fig. 2.5.- Possible réseau RS-485 en utilisant Computer Smart 6/12
