M98235701-02-12A Computer Smart 6 / Computer Smart 12
- 9 -
2.2.3 Sections de câble et protections
Le circuit d’alimentation doit être protégé avec des fusibles type gl (IEC 269) ou type M (IEC 127) d’un calibre
compris entre 0.5 et 2 A. Il faut prévoir un interrupteur magnétothermique ou un dispositif équivalent pour
pouvoir connecter et déconnecter tous les circuits de commande de l’équipement (alimentation du Computer
Smart plus les circuits de relais et bobines de contacteurs) du réseau d’alimentation. L’interrupteur doit être
installé sur le propre équipement et être facilement accessible. Le circuit d’alimentation de tension ainsi que
les circuits de contacts de relais doivent être connectés avec un câble à section minimale de 1,5 mm 2 . Les
câbles du secondaire du transformateur de courant (TC) doivent avoir une section minimale de 2,5 mm 2 .
Pour des distances entre le TC et le régulateur supérieures à 25m, il faut augmenter cette section d’1 mm 2
pour tous les 10 m.
2.2.4 Schémas de connexion. Computer Smart 6/12.

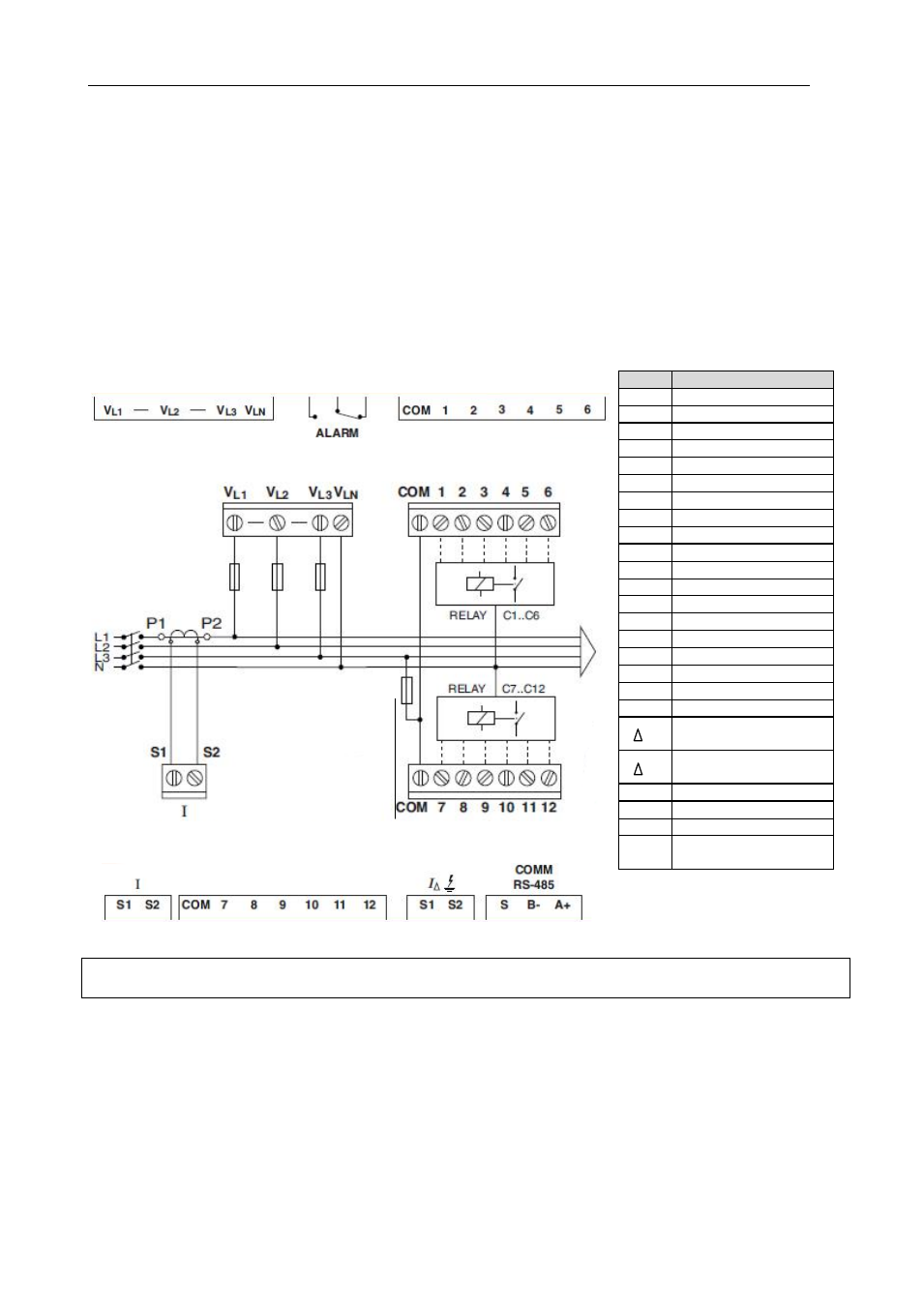

Fig. 2.2.- Schéma de connexions du Computer Smart 6 / 12
(*) Tension nominale selon type.
Voir étiquette de l’appareil
Nº Description de bornes
U
L1
Entrée tension L1 (*)
U
L2
Entrée tension L2 (*)
U
L3
Entrée tension L3 (*)
U
N
Entrée tension LN (*)
COM Commun Relais
1 Sortie Relais 1
2 Sortie Relais 2
3 Sortie Relais 3
4 Sortie Relais 4
5 Sortie Relais 5
6 Sortie Relais 6
7 Sortie Relais 7
8 Sortie Relais 8
9 Sortie Relais 9
10 Sortie Relais 10
11 Sortie Relais 11
12 Sortie Relais 12
I S1 Entrée courant S1
I S2 Entrée courant S2
I S1 Entrée courant de
fuites S1
I S2 Entrée courant de
fuites S2
A+ Entrée RS-485 A(+)
B- Entrée RS-485 B(-)
S Entrée RS-485 S
ALARM
Sortie Relais NC ou
non
NOTE : Les deux bornes COM ne sont pas connectées en interne. Sur le modèle de 12 sorties de relais, il
faut court-circuiter les deux sorties de COM du régulateur.
Seulement pour
Computer
smart 12
