M98235701-02-12A Computer Smart 6 / Computer Smart 12
- 13 -
4.1 Écran LCD
L’écran du régulateur est du type LCD et il est composé de (fig. 4.4.) :
- 15 chiffres de 7 segments placés sur 4 lignes avec lesquels l’équipement nous fournit une
information sous une forme alphanumérique de ses variables mesurées ou de ses variables de
configuration.
- Icônes associées aux condensateurs de la batterie, avec lesquelles l’équipement nous montre son
état de connexion ou de déconnexion.
- Icônes d’unités ou d’information générale sur ce qui est montré par écran.
- Icônes d’écrans de configuration, qui nous situent sur l’écran sur lequel nous sommes.
Icônes de Condensateurs
Icônes d’unités
Icônes d’écrans de configuration
Chiffres

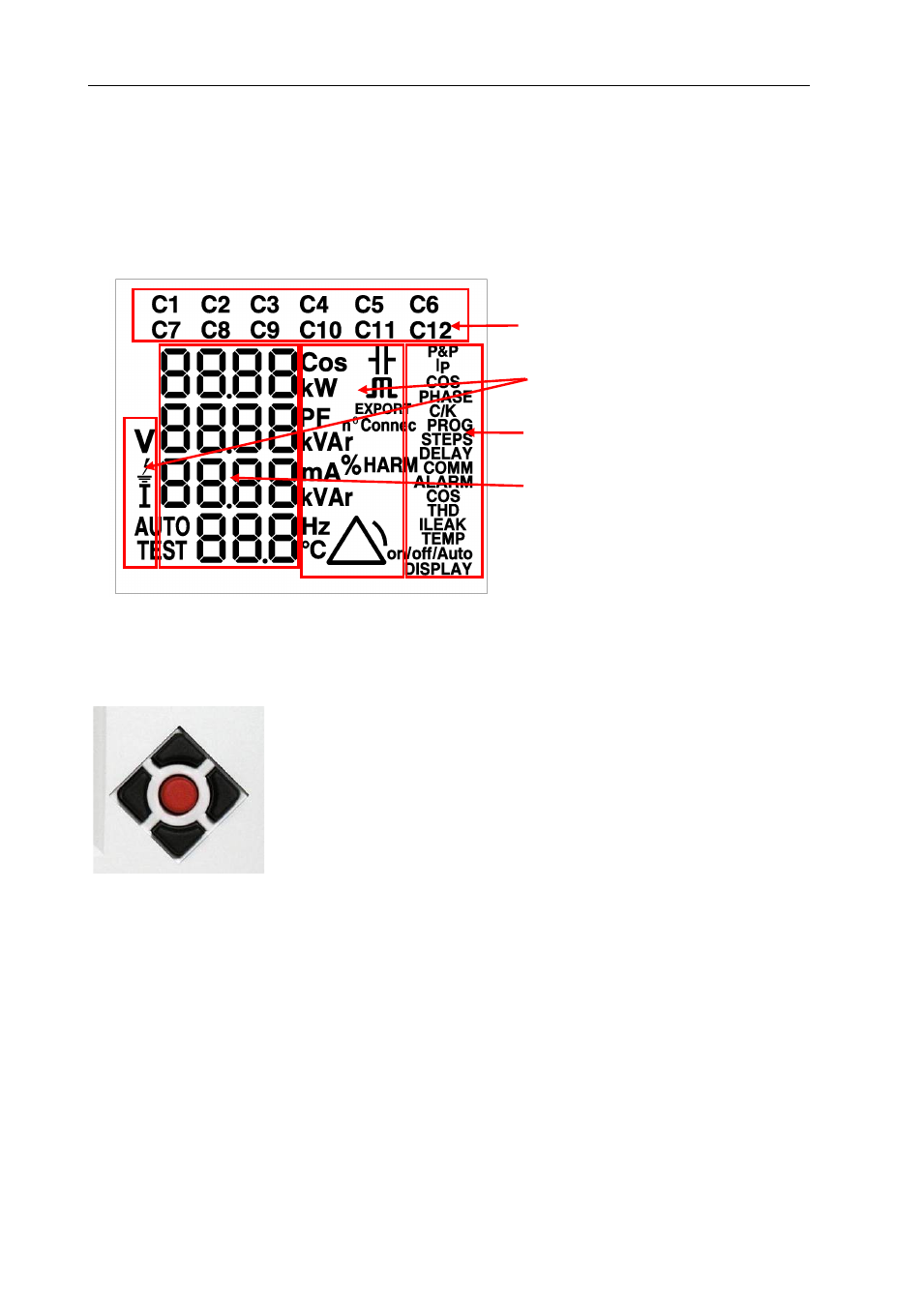

Fig. 4.4.- Information sur l’écran LCD
4.2 Touches de Navigation
Les touches de navigation ont différentes fonctions selon l’état et les écrans sur
lequel se trouve le régulateur. Ces fonctions sont décrites plus loin conjointement
à la description du type d’écran (Section 5).
