M98235701-02-12A Computer Smart 6 / Computer Smart 12
- 12 -
Fig. 3.1.- Signes sur les mesures des 4 quadrants
4 PANNEAU AVANT : ÉCRAN ET CLAVIER
Le régulateur dispose sur la partie avant des signalisations suivantes :

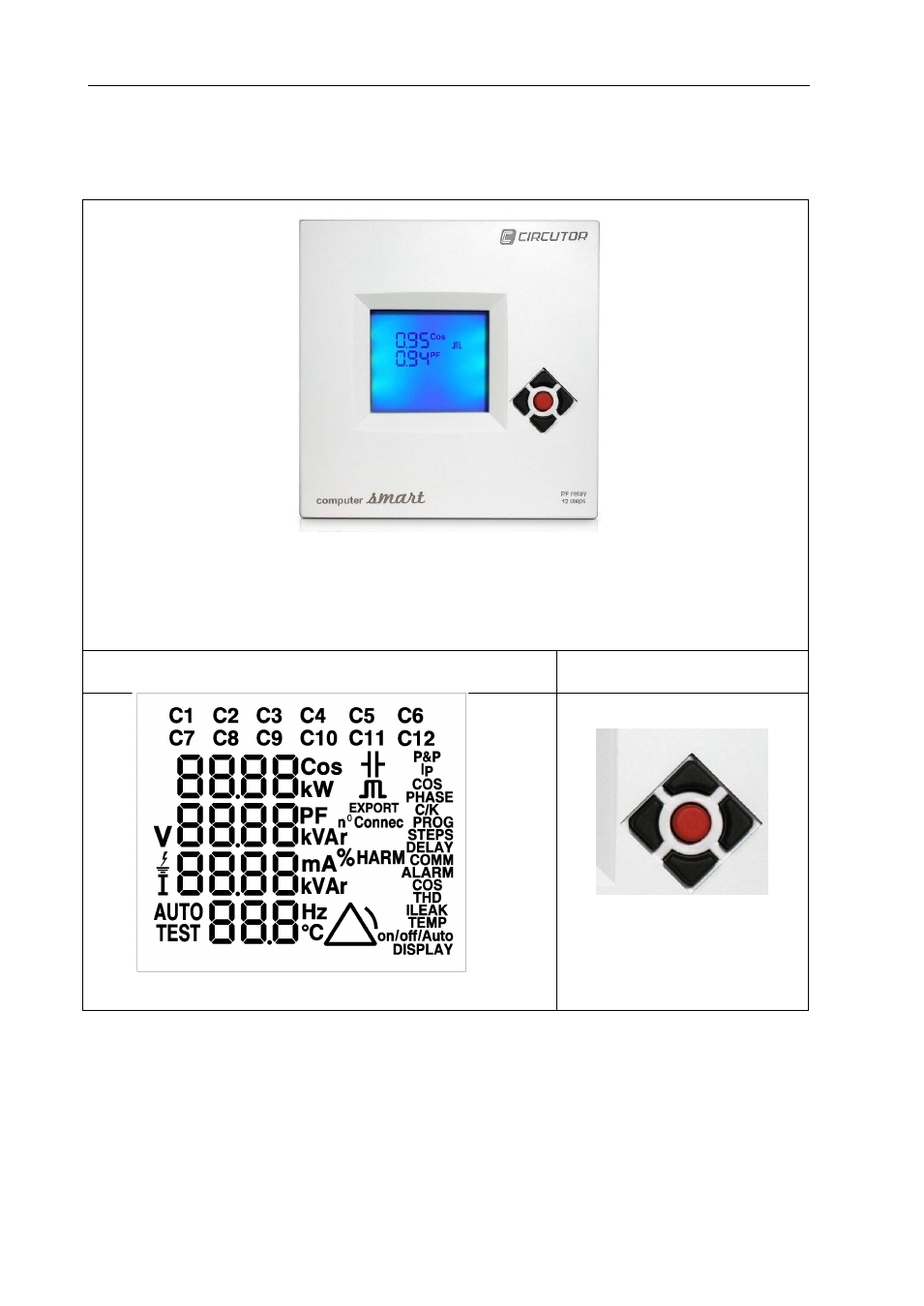

Fig. 4.1.- Écriteau avant de l’appareil
NOTE : Le processus de configuration, la description des différents paramètres et les
différentes modalités de régulation, sont décrites en détail dans la section de Fonctionnement du
régulateur (Section 5)
Écran LCD Touches de navigation
Fig. 4.2.- Écran LCD de l’appareil
Fig. 4.3.- Clavier
