M98235701-02-12A Computer Smart 6 / Computer Smart 12
- 30 -
5.5 Messages d’erreur : erreurs et alarmes
Dans le cas où l’équipement détecterait une erreur ou alarme, en étant en mode Normal, l’écran montre un
code indiquant le type d’erreur ou l’alarme détectée. Les erreurs et les alarmes possibles et les messages
indiqués par l’écran sont résumés sur le tableau suivant :

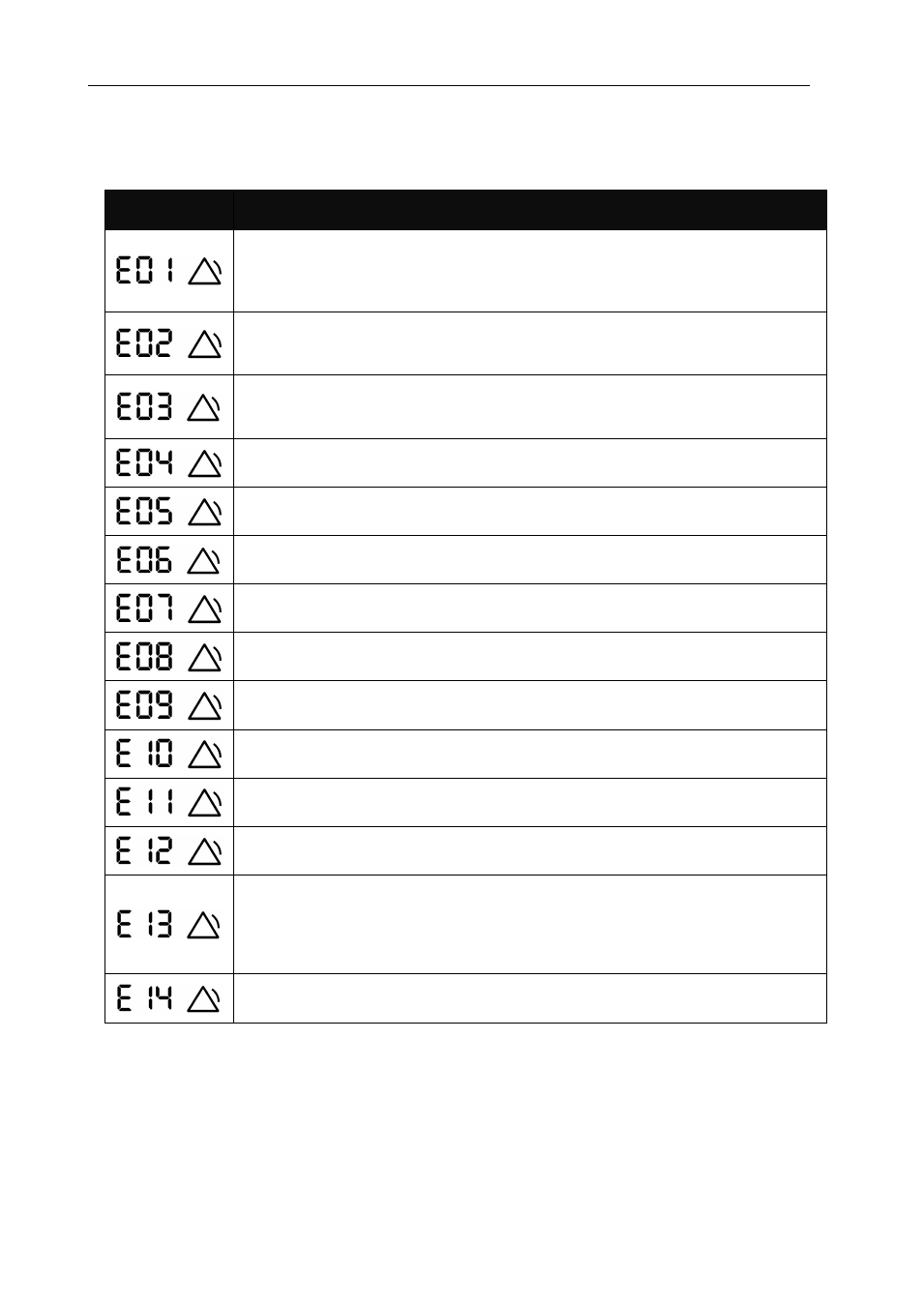

Tableau 5 - 5 : Erreurs et messages montrés sur l’écran-
Message
d’erreur
Description
Manque de courant. En raison d’un courant de charge inférieur au minimum ou
de transformateur de courant (TC) non connecté. Il apparaît si le courant de
secondaire du transformateur est inférieur à 50 mA. L’équipement déconnecte
les condensateurs automatiquement.
Surcompensation. L’équipement mesure la puissance capacitive mais tous les
échelons sont déconnectés. Cela peut être dû à un mauvais réglage du
paramètre C/K.
Sous-compensation. L’équipement mesure la puissance inductive mais tous les
échelons sont connectés. Cela peut être dû à un mauvais réglage du paramètre
C/K.
Surintensité. Le courant mesuré dépassera le courant nominal de + 20%. On
considère comme courant nominal celui du primaire du TC.
Surtension. La tension mesurée dépasse la tension nominale de +15%.
Tension basse. La tension dans l’une des phases est inférieure à la tension
nominale de – 10%.
Alarme de THDU. Les niveaux de THDU sont supérieurs à ceux configurés sur
l’alarme de THDU (PA3).
Alarme de THDI. Les niveaux de THDI sont supérieurs à ceux configurés sur
l’alarme de THDI (PA3).
Alarme de Fuites. Le courant de fuites est supérieur à celui configuré dans
l’alarme de Courant de fuites (PA4).
Alarme de Cosinus ϕ. Le cosinus ϕ se trouve hors du rang configuré dans
l’alarme de Cosinus ϕ (PA2).
Alarme de Température. La température mesurée est supérieure à celle
configurée dans l’alarme de Température (PA5).
Alarme de Fuites Répétées. Des fuites ont été détectées dans le système à
plusieurs reprises, mais elles ne sont pas dues à un condensateur.
Alarme de Fuites dans les Condensateurs. On a détecté des fuites causées par
l’un des condensateurs et ledit condensateur est désactivé. Outre montrer le
message E13, les condensateurs désactivés sont montrés sous une forme
intermittente par écran. Pour les réactiver, voir la configuration de l’alarme de
Fuites (PA4).
L’alarme de Fuites a été activée, mais l’équipement ne détecte pas la connexion
du transformateur de courant de fuites.
Lorsqu’une alarme ou une erreur est détectée, l’équipement le montrera si cette alarme a été activée (voir
point de configuration 5.6). Pendant qu’une alarme se produit, le backlight clignote (éclairage de l’écran) et
le code d’erreur est montré sur les écrans de mesure que l’on peut visualiser, outre l’icône d’alarme.
L’équipement est configuré par défaut avec les 6 premières alarmes activées (d’E01 à E06).
5.6 Relais d’alarme
L’équipement dispose d’un relais commuté utilisé uniquement pour la sortie des alarmes. Depuis l’écran
d’Activation d’alarmes (PA1), on peut associer séparément chacune des possibles erreurs ou alarmes à
l’activation du relais d’alarme. Pour voir leurs connexions, consulter la section 2.2.
