Antes de hacer la conexión eléctrica:
Para instalar la superficie de cocción adecuadamente, usted
debe determinar el tipo de conexión eléctrica que va a usar y
seguir las instrucciones que aquí se proveen para el caso.
Se requiere un suministro eléctrico de 4 alambres o 3 alambres,
monofásico, de 240 V, 60 Hz., CA solamente en un circuito
separado de 50 A (modelos de 36" [92,2 cm]) o circuito de
40 A (modelos KitchenAid de 30" [78,2 cm]), o circuito de 32 A
(modelos Whirlpool de 24" [65,0 cm]) con fusibles en ambos
lados de la línea.
■
Deberá conectarse la superficie de cocción dir ectamente a
la caja de empalmes a través de un cable de cobr e flexible
blindado, forrado, no metálico. El cable flexible blindado que
se extienda desde la caja de fusibles o la caja del disyuntor
deberá conectarse directamente a la caja de empalmes.
■
Localice la caja de empalmes para permitir que el cable
quede lo más flojo posible entr e la caja de empalmes y la
superficie de cocción para que esta pueda moverse en caso
de que haya necesidad de darle servicio en el futuro.
■
No corte el conducto. La longitud del conducto provisto es
para permitir darle servicio a la superficie de cocción.
■
Debe proveerse un conector de conducto homologado
por UL o aprobado por CSA a cada extremo del cable de
suministr o eléctrico (en la superficie de cocción y en la caja
de empalmes). Con la superficie de cocción ya está pr ovisto
un conector de conducto aprobado.
■
Si la casa tiene cableado de aluminio, siga el procedimiento
a continuación:
Conecte el cableado de aluminio usando conectores
especiales y/o herramientas diseñadas y de la lista de
UL para unir el cobre al aluminio.
Siga el procedimiento recomendado por el fabricante del
conector eléctrico. La conexión de cobre/aluminio deberá
hacerse en conformidad con los códigos locales y las prácticas
de cableado aceptadas por la industria.
INSTRUCCIONES DE INSTALACIÓN
Preparación de la ubicación
1. Decida cuál será la ubicación final de la superficie de
cocción.
NOTA: La superficie de cocción debe ser de 1 3 ∕
16
" (3,0 cm)
a 2" (5,1 cm) de espesor .
2. Si fuera necesario, realice un corte en el mostrador antes de
instalar la superficie de cocción. V ea la sección “Requisitos
de ubicación” para obtener más información.
3. Limpie el polvo y los residuos que queden en el corte.

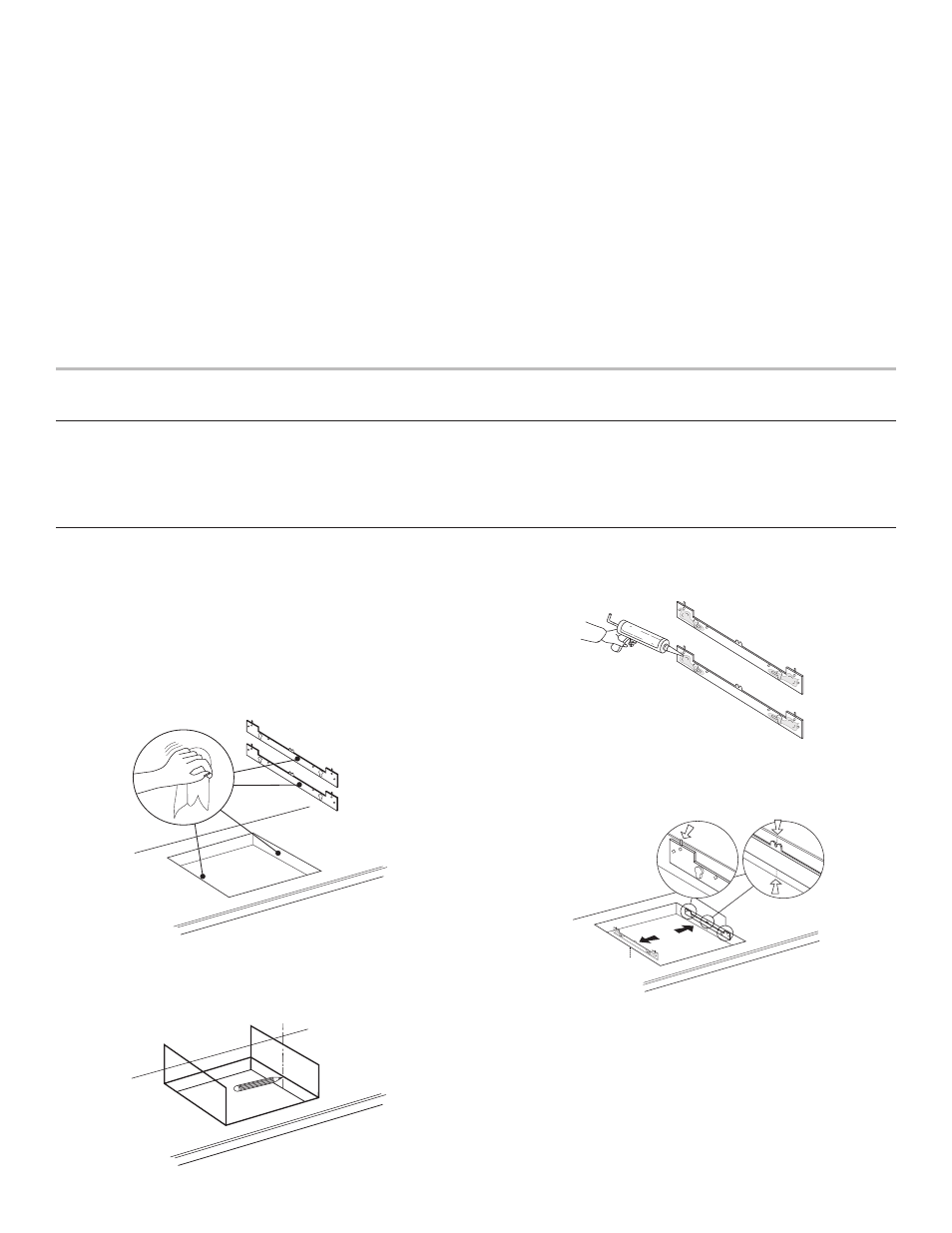

Instalación de los soportes
NOTA: Se requier e el kit adhesivo para soportes de la superficie
de cocción, númer o de pieza W11279478 si la superficie de
cocción se instala sobre un mostrador de mármol. Consulte
la sección de “Ayuda o servicio técnico” del Manual de uso
y cuidado para obtener más información sobre cómo hacer
pedidos.
Para instalar los soportes en un mostrador de mármol:
1. Limpie el polvo y los residuos de los soportes y el recorte de
la superficie de cocción.
2. Mida la línea central de los lados verticales de la abertura del
r ecorte de la superficie de cocción .
3. Aplique el adhesivo que se proporciona en el kit a la parte
trasera de los soportes.
4. Ubique los soportes en el centro de la línea central vertical
y alinee el borde superior de los soportes de manera que
quede al ras del mostrador.
Línea central
