14
Avant d’établir la connexion électrique :
Pour installer la table de cuisson correctement, il faut établir
le type de raccords électriques que l’on utilisera et suivre les
instructions indiquées ici.
L’appareil doit être alimenté uniquement par un circuit monophasé
de 240 V CA de 60 Hz à 4 fils ou 3 fils, sur un cir cuit séparé
de 50 ampères [modèles de 36 po (92,2 cm)], de 40 ampères
[modèles KitchenAid de 30 po (78,2 cm)] ou de 32 ampères
[modèles Whirlpool de 24 po (65 cm)], fusionné aux deux
extrémités de la ligne.
■
La table de cuisson doit être raccordée directement
au boîtier de connexion par l’intermédiaire d’un câble
flexible à conducteur de cuivr e (avec blindage ou gaine
non métallique). Le câble blindé flexible sortant du boîtier
de distribution (fusible ou disjoncteur) doit être raccordé
directement au boîtier de connexion.
■
Placer le boîtier de connexion pour laisser le plus de jeu
possible entre celui-ci et la table de cuisson pour pouvoir
déplacer la table de cuisson en cas de besoin de réparation
à l’avenir.
■
Ne pas couper le conduit. La longueur du conduit fourni est
destinée à faciliter l’entretien de la table de cuisson.
■
Un connecteur de conduit homologué UL ou CSA doit
être fourni à chaque extrémité du câble d’alimentation
électrique (à la table de cuisson et au boîtier de connexion).
Un connecteur de conduit homologué est déjà fourni à la
table de cuisson.
■
Si le domicile possède un câblage en aluminium, suivre la
procédure ci-dessous :
Connecter le câblage en aluminium en utilisant des
capuchons ou des outils spécialement conçus et
homologués UL pour raccorder le cuivre à l’aluminium.
Suivre la procédure recommandée par le fabricant de
connecteurs électriques. Les raccordements aluminium/
cuivre doivent satisfaire aux prescriptions des codes locaux
et de l’industrie, et être conformes aux pratiques de câblage
reconnues.
INSTRUCTIONS D’INSTALLATION
Préparation de l’emplacement
1. Déterminer l’emplacement final de la table de cuisson.
REMARQUE : l’épaisseur du plan de travail doit être
comprise entre 1 3 ∕
16
po (3 cm) et 2 po (5,1 cm) .
2. Si nécessaire, découper l’ouverture dans le plan de
travail avant d’installer la table de cuisson. Voir la section
« Exigences d’installation » pour plus de renseignements.
3. Nettoyer l’ouverture pour la dégager de tout résidu ou
poussière.
Installation des supports
REMARQUE : l’ensemble adhésif du support de table de
cuisson, pièce numéro W11279478 est nécessaire pour
l’installation de la table de cuisson dans un plan de travail en
marbre. Voir la section « Assistance ou service » dans le Guide
d’utilisation et d’entretien pour des renseignements sur le
processus de commande.

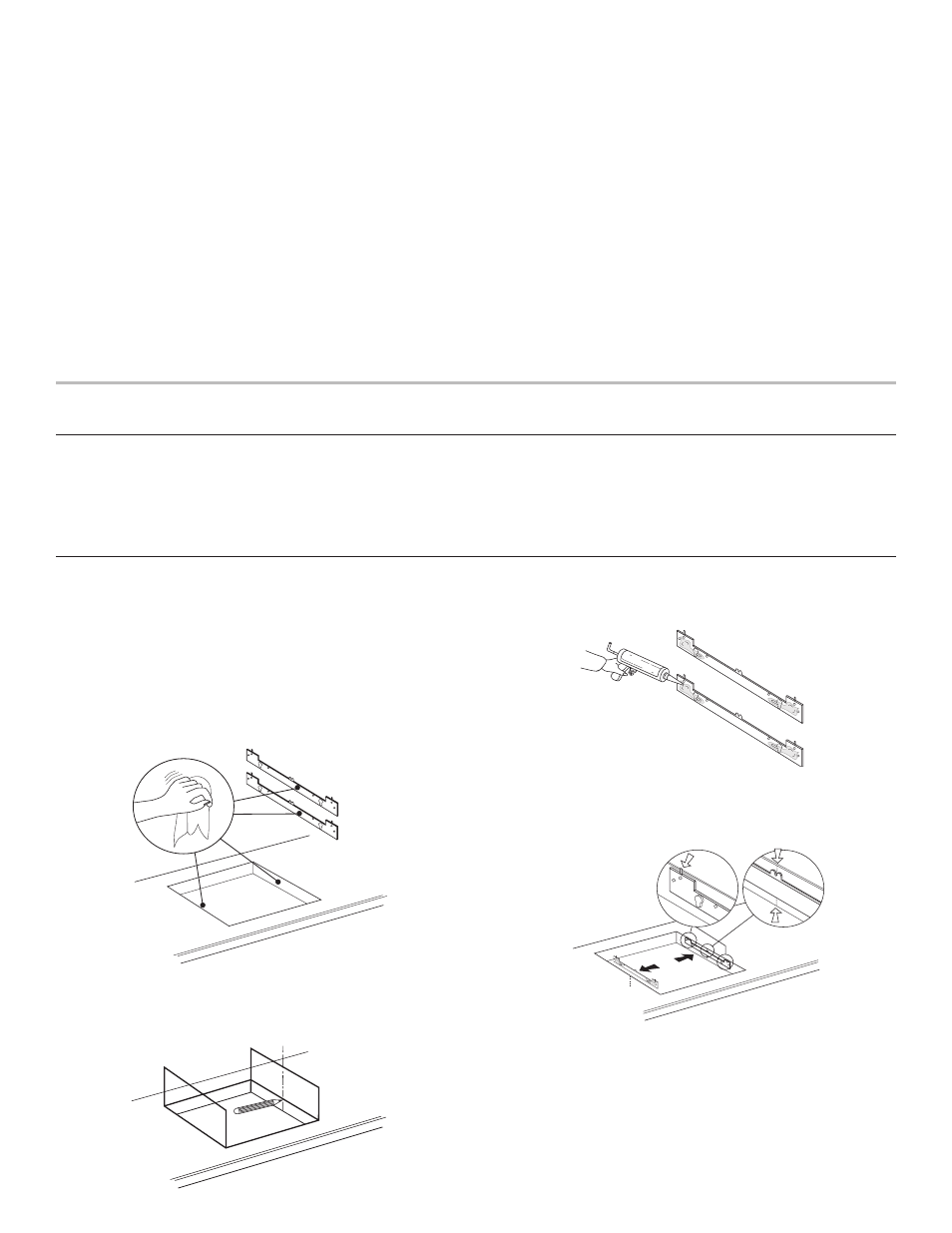

Installation des supports dans le plan de travail en marbre :
1. Nettoyer les supports et l’ouverture de la table de cuisson
pour éliminer résidus et poussière.
2. Mesurer l’axe central des parois verticales de l’ouverture de
la table de cuisson.
3. Appliquer l’adhésif fourni avec la trousse sur l’arrière des
supports.
4. Positionner les supports au centre de l’axe central vertical et
aligner la rive supérieure des supports de façon à ce qu’ils
soient en af fleur ement avec le plan de travail.
Ligne centrale
