16

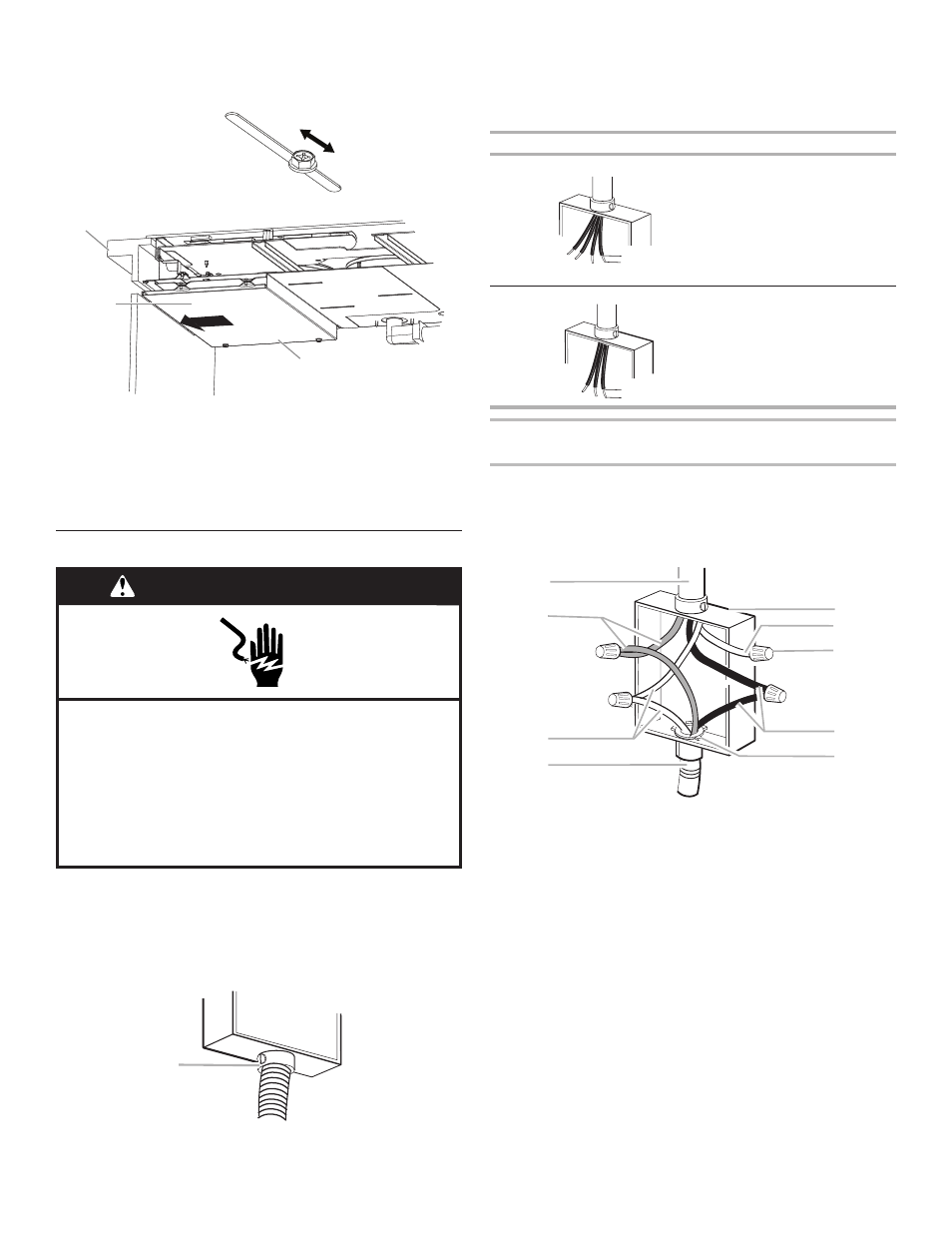

6. Sur la face inférieure de la plaque de cuisson, desserrer
seulement les 6 vis des modèles de 24 po (65 cm) et les 7 vis
des modèles de 30 po (78,2 cm) et de 36 po (92,2 cm) sur la
glissière illustrée ci-dessous.
7. Enfoncer la glissière du conduit vers le côté du placard
jusqu’à ce que la glissière et le placard se touchent.
8. Serrer les vis sur la glissière.
Raccordement électrique
Un conducteur vert (ou nu) de liaison à la terre est connecté au
châssis de la table de cuisson lors de la fabrication.
1. Déconnecter la source de courant électrique.
2. Le cas échéant, enlever le couvercle du boîtier de connexion.
3. Brancher le conduit de câble flexible de la table de cuisson
au boîtier de connexion en utilisant un connecteur de conduit
homologué UL ou CSA.
4. Serrer les vis du connecteur de conduit, le cas échéant.
5. Voir le « Tableau des options de raccordement électrique »
pour terminer l’installation correspondant à votre type de
raccordement électrique.
Tableau des options de raccordement électrique
Si le domicile comporte : Voir la section :
4 conducteurs Câble à 4 conducteurs depuis
l’alimentation électrique du
domicile
3 conducteurs Câble à 3 conducteurs depuis
l’alimentation électrique du
domicile
Câble à 4 conducteurs depuis l’alimentation
électrique du domicile
IMPORTANT : utiliser le câble à 4 conducteurs provenant de
l’alimentation électrique du domicile aux États-Unis lorsque les codes
ne permettent pas la mise à la terre par l’intermédiaire du conducteur
neutre, en cas de nouvelle installation avec alimentation par un circuit
secondaire (1996 NEC), dans les résidences mobiles et les véhicules
récréatifs, dans une nouvelle construction et au Canada.
1. Connecter ensemble les 2 conducteurs rouges (B) avec un
capuchon de connexion (homologation UL).
2. Connecter le conducteur vert (ou nu) de liaison à la terre
(C) du câble de la table de cuisson avec le conducteur vert
(ou nu) de liaison à la terre (dans le boîtier de connexion)
avec un capuchon de connexion (homologation UL).
3. Placer un capuchon de connexion (homologation UL) à
l’extrémité du conducteur blanc (F).
REMARQUE : ne pas connecter le conducteur vert (ou nu)
de liaison à la terre au conducteur neutre (blanc) dans le
boîtier de connexion.
4. Connecter ensemble les 2 conducteurs noirs (H) avec un
capuchon de connexion (homologation UL).
5. Installer le couvercle du boîtier de connexion.
A
B
C
A. Côté du placard
B. Glissière de la table de cuisson
C. Fond de la table de cuisson
A
A. Connecteur de conduit (homologation UL ou CSA)
(1,3 cm)
1/2 po
(1,3 cm)
1/2 po
A. Câble depuis l’alimentation
électrique du domicile
B. Conducteurs rouges
C. Conducteurs verts (ou nus)
de liaison à la terre
D. Câble à 3 conducteurs depuis
la table de cuisson
E. Boîtier de connexion
F. Conducteur blanc (depuis
l’alimentation électrique du
domicile)
G. Capuchon de connexion
(homologation UL)
H. Conducteurs noirs
I. Connecteur de conduit
(homologation UL ou CSA)
avec passe-fils
G
A
B
C
D
E
F
H
I
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
l'entretien.
Utiliser du fil en cuivre de calibre 8.
Relier la table de cuisson à la terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
