13

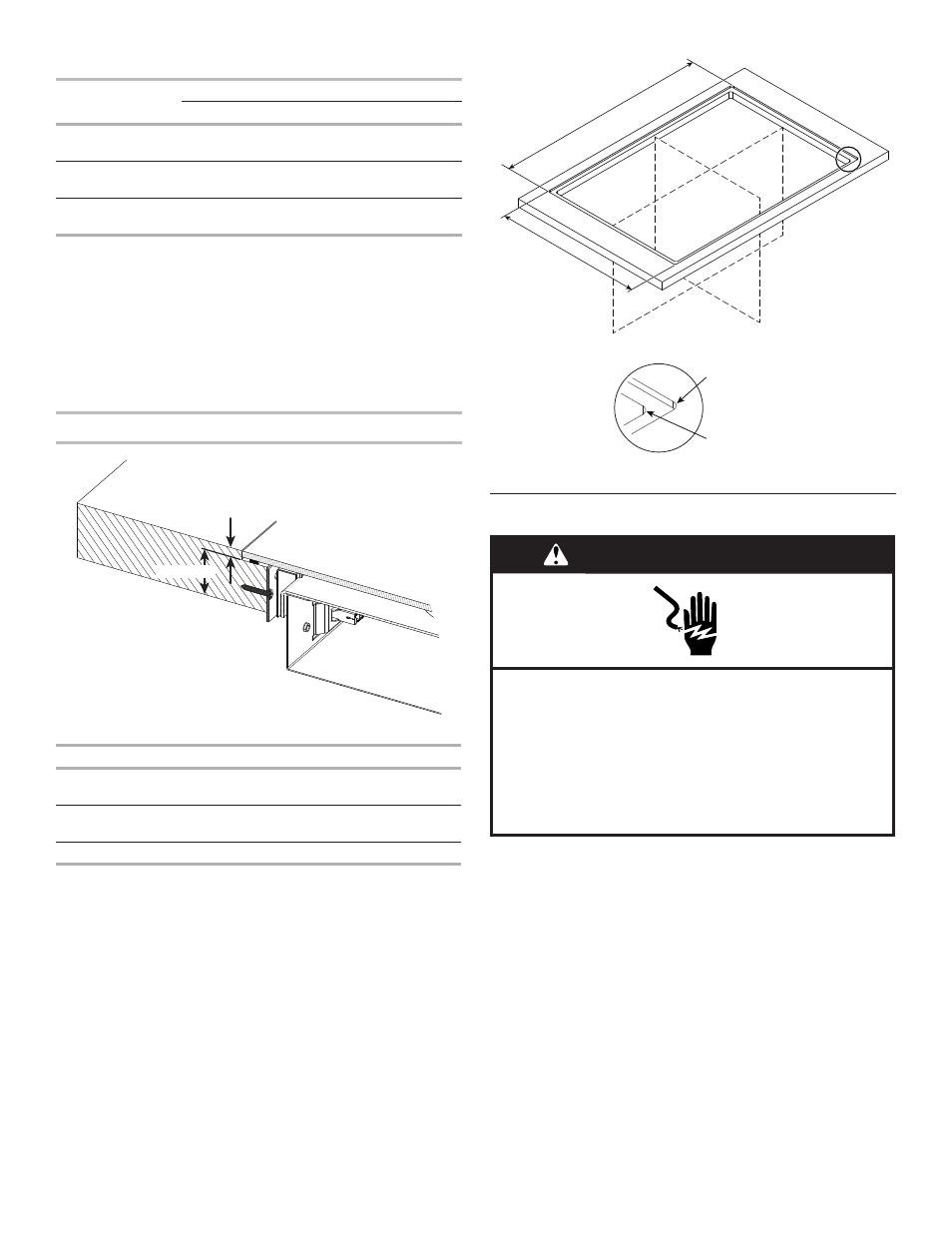

Tableau 1
Modèle DÉCOUPE (cuisinière)
F J
24 po
20 7 /
16
po (51.9 cm)-
20 3 /
4
po (52.7 cm)
21 13 /
16
po (55.4 cm)-
21 15 /
16
po (55.7 cm)
30 po
20 7 /
16
po (51.9 cm)-
20 3 /
4
po (52.7 cm)
29 1 /
2
po (74.9 cm)-
29 5 /
8
po (75.2 cm)
36 po
20 7 /
16
po (51.9 cm)-
20 3 /
4
po (52.7 cm)
35 7 /
16
po (90.0 cm)-
35 9 /
16
po (90.3 cm)
REMARQUE : après le découpage de l’ouverture dans le plan
de travail, il est possible que pour certaines configurations
d’installation, il soit nécessaire d’entailler les parois latérales
de l’armoire inférieure pour permettre le passage de la base de
la table de cuisson. Pour éviter cette modification, utiliser une
armoire inférieure dont la largeur entre les parois latérales est
supérieure à celle de l’ouverture découpée.
Si l’armoire comporte un tiroir, on devra ménager une distance
de séparation de 5 1 /
8
po (13 cm) entre le plan de travail et le
sommet du tiroir (ou autre obstruction) dans l’armoire inférieure.
Installation en affleurement - sans cadre
Modèle X J
24 po 25 13 /
16
po (65,5 cm) 21 7 /
16
po (54,5 cm)
30 po 31 po (78,7 cm) 21 7 /
16
po (54,5 cm)
36 po 36 1 /
2
po (92,7 cm) 21 7 /
16
po (54,5 cm)
Spécifications électriques
Si les codes le permettent et qu’un fil de mise à la terr e séparé est
utilisé, nous r ecommandons qu’un électricien qualifié détermine si
le trajet du fil et son calibr e respectent les codes locaux.
V érifier auprès d’un électricien qualifié si vous avez des doutes
quant à la qualité de la liaison à la terre de la table de cuisson.
Ne pas installer un fusible dans le conducteur neutre ou de
liaison à la terre.
S’assurer que la connexion électrique et le calibr
e des fils
sont appropriés et conformes au National Electrical Code,
aux normes ANSI/NFPA 70 – dernière édition, ou aux normes
CSA C22.1-94, au Code canadien de l’électricité, Partie 1
et C22.2 n° O-M91 – dernière édition, et à tous les codes
et règlements locaux.
Pour obtenir un exemplaire des normes des codes ci-dessus,
contacter :
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
1/4 po (6 mm)
1 ³ \ ₁₆ po (3 cm)
X
Y
A
Détail A
R8 ± 0.5
R5.5 ± 0.5
Rayon du verre 6 mm
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
l'entretien.
Utiliser du fil en cuivre de calibre 8.
Relier la table de cuisson à la terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
