11
EXIGENCES D’INSTALLATION
Outils et pièces
Rassembler les outils et pièces nécessaires avant d’entreprendre
l’installation. Lire et observer les instructions fournies avec
chacun des outils de la liste ci-dessous.
Outils nécessaires
Pièces fournies
■
Brides (2)
■
(4) vis de fixation n°6 x 3/4 po (1,9 cm)
■
Vis de tôlerie n°8 x 3/8 po (9,5 mm) (6 vis pour les modèles
de 24 po [65 cm] et 7 vis pour les modèles de
30 po [78,2 cm] et 36 po [92,2 cm])
Pièces nécessaires
■
Serre-câble (homologation UL ou CSA)
■
Connecteurs de fils (homologation UL)
■
Boîtier de connexion ou prise de 240 V homologué(e) UL
■
Ensemble adhésif du support de table de cuisson, pièce
numéro W11279478 pour installation de la table de cuisson
dans un plan de travail en marbre. Voir la section « Assistance
ou service » dans le Guide d’utilisation et d’entretien pour des
renseignements sur le processus de commande.
Consulter les codes locaux. V érifier l’alimentation électrique
existante. Consulter les « Spécifications électriques ».
Il est recommandé de faire réaliser tous les raccordements
électriques par un électricien qualifié agr éé.
Exigences d’emplacement
S’assurer d’avoir tout le nécessaire pour une installation
convenable. C’est à l’installateur qu’incombe la responsabilité
de se conformer aux dégagements de séparation spécifiés dans
ces instructions.
IMPORTANT : observer les dispositions de tous les codes
et règlements en vigueur. Lors de l’installation de la table de
cuisson, utiliser les dimensions minimales indiquées.
■
Pour éliminer les risques de brûlure ou d’incendie en
se penchant au-dessus d’une surface qui chauffe,
il est déconseillé d’utiliser l’espace de rangement des
armoires situées au-dessus de l’appareil. Si des armoires
de rangement sont prévues, le risque peut être réduit
par l’installation d’une hotte de cuisinière dépassant
horizontalement de 5 po (12,7 cm) au moins par rapport
au bas des armoires.
■
C’est à l’installateur qu’incombe la responsabilité de
r especter les distances de séparation spécifiées sur la
plaque signalétique. La plaque signalétique des numéros de
modèle et de série est située sur la face inférieure de la boîte
de brûleur de la table de cuisson.

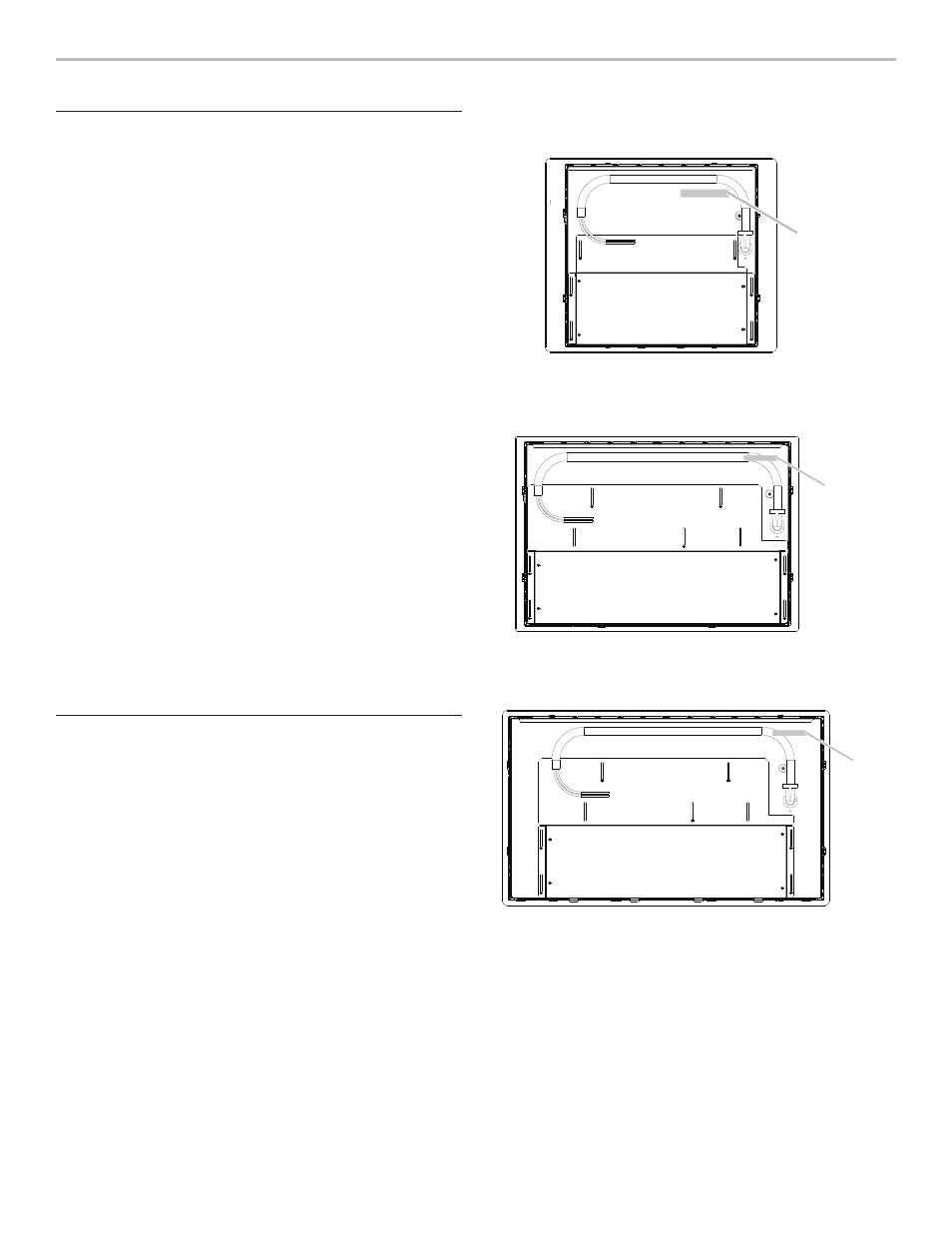

Emplacement de la plaque signalétique de la table de
cuisson de 24 po (65 cm)
Emplacement de la plaque signalétique de la table de
cuisson de 30 po (78,2 cm)
Emplacement de la plaque signalétique de la table de
cuisson de 36 po (92,2 cm)
■
V érifier que la base de la table de cuisson comporte une
étiquette d’installation approuvée. V érifier les numér os de
modèles de four approuvés qui peuvent être installés avec
votre numéro de modèle de table de cuisson. Si vous ne
trouvez pas cette étiquette, il se peut que votre table de
cuisson ne soit pas approuvée pour une utilisation au-dessus
d’un four encastré sous comptoir. Contacter le marchand pour
confirmer que votr e table de cuisson est bien approuvée.
■
Les fours homologués pour ce type d’installation comportent
une étiquette d’homologation placée sur le dessus du four.
Si vous ne trouvez pas cette étiquette, contactez votre
mar chand pour confirmer que le four est bien appr ouvé.
Consulter les instructions d’installation du fabricant du four
pour obtenir l’approbation de l’utilisation en encastrement
et les dimensions correctes.
A
A. Emplacement de la plaque signalétique
A
A
A. Emplacement de la plaque signalétique
■
Ruban à mesurer
■
Tournevis à tête plate
■
Tournevis cruciforme
■
Perceuse manuelle ou
électrique
■
Niveau
■
Marqueur ou crayon
■
Pince
■
Foret de 1/4 po
■
Scie sauteuse
A. Emplacement de la plaque signalétique
