19

REQUISITOS DE INSTALACIÓN

Herramientas y piezas

Reúna las herramientas y las piezas necesarias antes de

comenzar la instalación. Lea y siga las instrucciones provistas

con cualquiera de las herramientas detalladas aquí.

Herramientas necesarias

Piezas suministradas

Soportes (2)

Tornillos de abrazadera n.º 6 x 3/4" (1,9 cm) (4)

Tornillos para metal laminado n.º 8 x 3/8" (9,5 mm)

(6 tornillos para los modelos de 24" [65 cm] y 7 tornillos

para los modelos de 30" [78,2 cm] y 36" [92,2 cm])

Piezas necesarias

Un protector de cables homologado por UL o aprobado

por CSA

Conectores para cable homologados por UL

Una caja de empalmes homologada por UL o un enchufe

de 240 V

El kit adhesivo para soportes de la superficie de cocción,

númer

o de pieza W11279478, si la superficie de cocción se

instala sobre un mostrador de mármol. Consulte la sección

de “Ayuda o servicio técnico” del Manual de uso y cuidado

para obtener más información sobre cómo hacer pedidos.

V

erifique los códigos locales. Compruebe el suministr

o eléctrico

existente. Consulte “Requisitos eléctricos”.
Es recomendable que todas las conexiones eléctricas sean

hechas por un instalador eléctrico calificado autorizado.

Requisitos de ubicación

V

erifique que tenga todo lo necesario para una instalación

correcta. Es responsabilidad del instalador cumplir con

los espacios libr

es de instalación especificados en estas

instrucciones.

IMPORTANTE:

Respete todos los códigos y las ordenanzas

vigentes. Cuando instale superficies de cocción, use las

medidas mínimas proporcionadas.

Para eliminar el riesgo de quemaduras o incendio al tocar

unidades con la superficie caliente, deberá evitarse el uso

de gabinetes de almacenamiento encima de las unidades.

Si van a proveerse gabinetes de almacenamiento, puede

reducir el riesgo instalando una campana para estufa que

se proyecte horizontalmente un mínimo de 5" (12,7 cm)

sobresaliendo de la base de los gabinetes.

Es responsabilidad del instalador cumplir con los espacios

de instalación especificados en la placa que indica modelo/

serie/valores nominales. La placa indicadora de modelo/serie

está ubicada en la parte de abajo de la caja del quemador

de la superficie de cocción.

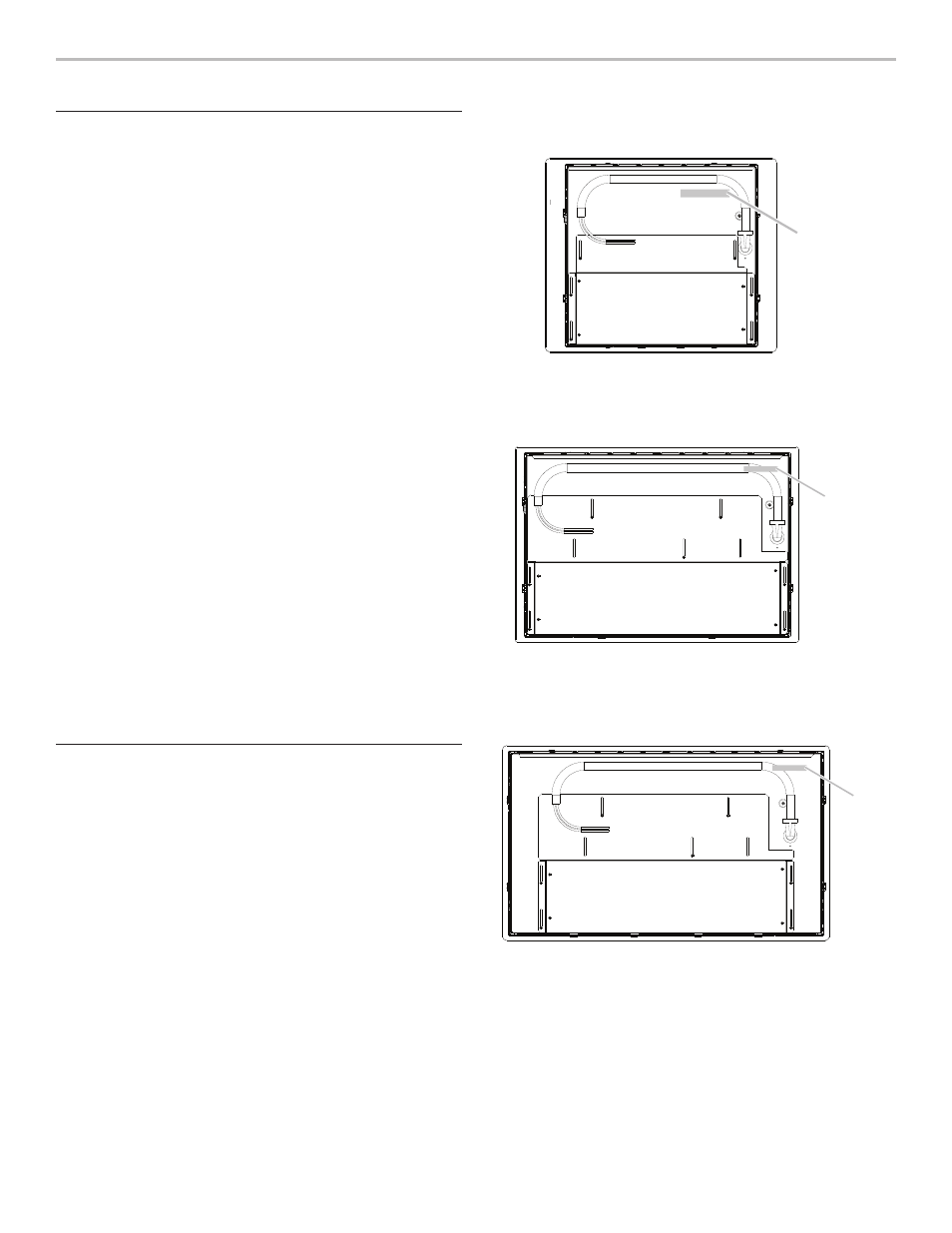

Ubicación de la placa de modelo/serie de la superficie de

cocción de 24" (65 cm)

Ubicación de la placa de modelo/serie de la superficie de

cocción de 30" (78,2 cm)

Ubicación de la placa de modelo/serie de la superficie de

cocción de 36" (92,2 cm)

Fíjese en la base de la superficie de cocción para ver la

etiqueta de instalación aprobada. V

erifique los númer

os del

modelo de horno aprobado que se puede instalar con su

númer

o de modelo de superficie de cocción. Si no encuentra

esta etiqueta, puede ser que no se apruebe la superficie de

cocción para su uso sobre un horno integrado debajo del

mostrador

. Comuníquese con su distribuidor para confirmar

que su superficie de cocción esté apr

obada.

A

A. Ubicación de la placa de clasificación de modelo/serie

A

A

A. Ubicación de la placa de clasificación de modelo/serie

Cinta métrica

Destornillador de cabeza

plana

Destornillador Phillips

Taladro manual o eléctrico

Nivel

Marcador o lápiz

Alicate

Broca de 1/4"

Sierra de vaivén

A. Ubicación de la placa de clasificación de modelo/serie
