Español 14
a colocar la tuerca/arandela en el poste y ajústela
hasta 20 in/lb (2.26 nm) de apriete.
9. Asegure en forma adecuada el conducto flexible en el
orificio prepunzonado en ángulo y en la caja de
empalme del lado de suministro. El cableado ahora
está completado.
Nota: NO conecte la energía eléctrica a la estufa en este
momento.
Conexión del conducto flexible de tres alambres
Se prefiere una conexión de cuatro alambres, pero en los
casos en los que los códigos y las ordenanzas locales per-
mitan la conexión a tierra mediante el conductor neutro y/o
en los que la conversión a cuatro cables no sea práctica, la
unidad puede conectarse a la fuente de alimentación
mediante una conexión de tres cables.
1. Desconecte la energía eléctrica en la caja de
disyuntores.
2. Retire la cubierta del bloque de terminales para
exponer el bloque de terminales.
3. Retire la tuerca superior, la arandela de estrella y la
arandela redonda de cada poste.
Nota: NO retire la última arandela redonda, la última tuerca
ni los hilos de alambres internos.

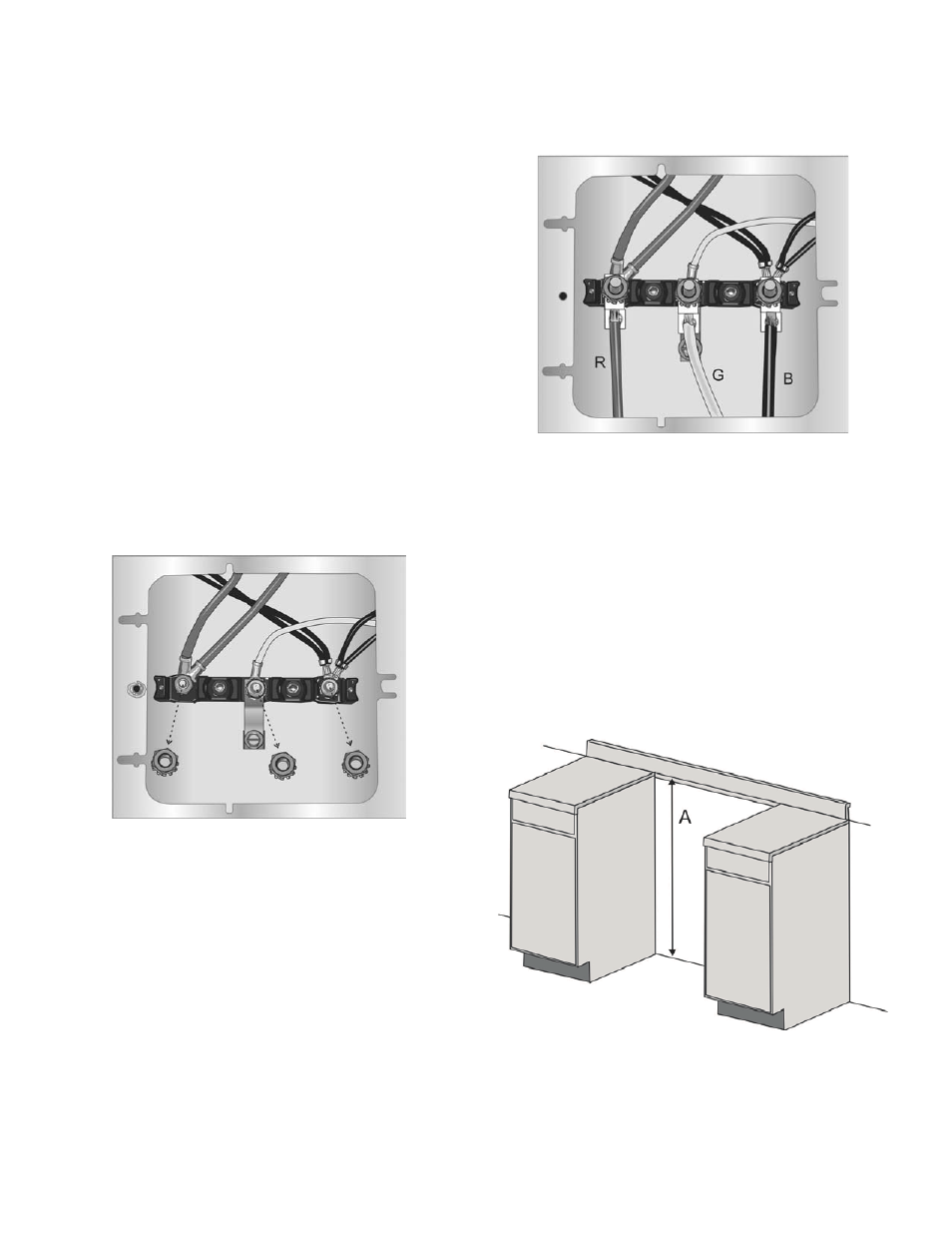

4. (consulte la siguiente figura) Conecte el cable rojo (R)
a la orejeta terminal (que se embala con este manual)
y coloque la orejeta terminal en el poste izquierdo.
Vuelva a colocar la tuerca/arandela en el poste y
ajústela hasta 20 in/lb (2.26 nm) de apriete.
5. Conecte el cable negro (B) a la orejeta terminal y
coloque la orejeta terminal en el poste derecho. Vuelva
a colocar la tuerca/arandela en el poste y ajústela
hasta 20 in/lb (2.26 nm) de apriete.
6. Conecte el cable verde (G) a la orejeta terminal y
coloque la orejeta terminal en el poste central. Vuelva
a colocar la tuerca/arandela en el poste y ajústela
hasta 20 in/lb (2.26 nm) de apriete.
7. Asegure en forma adecuada el conducto flexible en el
panel prepunzonado en la estufa y en la caja de
empalme del lado de suministro. El cableado ahora
está completado.
Nota: NO conecte la energía eléctrica a la estufa en este
momento.
Cómo completar la instalación
Ajuste de las patas niveladoras
1. Asegúrese de que el disyuntor esté apagado y, luego,
enchufe el cable de la estufa en la toma de corriente.
2. Alinee la estufa en frente de la abertura.
3. Mida (A) la esquina izquierda de la parte trasera de la
abertura desde el piso hasta la parte superior de la
superficie de trabajo.
4. Mida la esquina izquierda de la parte trasera de la
estufa hasta la parte inferior de la placa (B). Ajuste las
