Français 11
Remarque : NE PAS enlever le (la) deuxième écrou/
rondelle sur chaque borne. Ceux-ci doivent rester à
leur place pour pouvoir fixer les fils internes reliés au
bornier.
3. Retirer la vis de l'extrémité inférieure du conducteur de
terre.

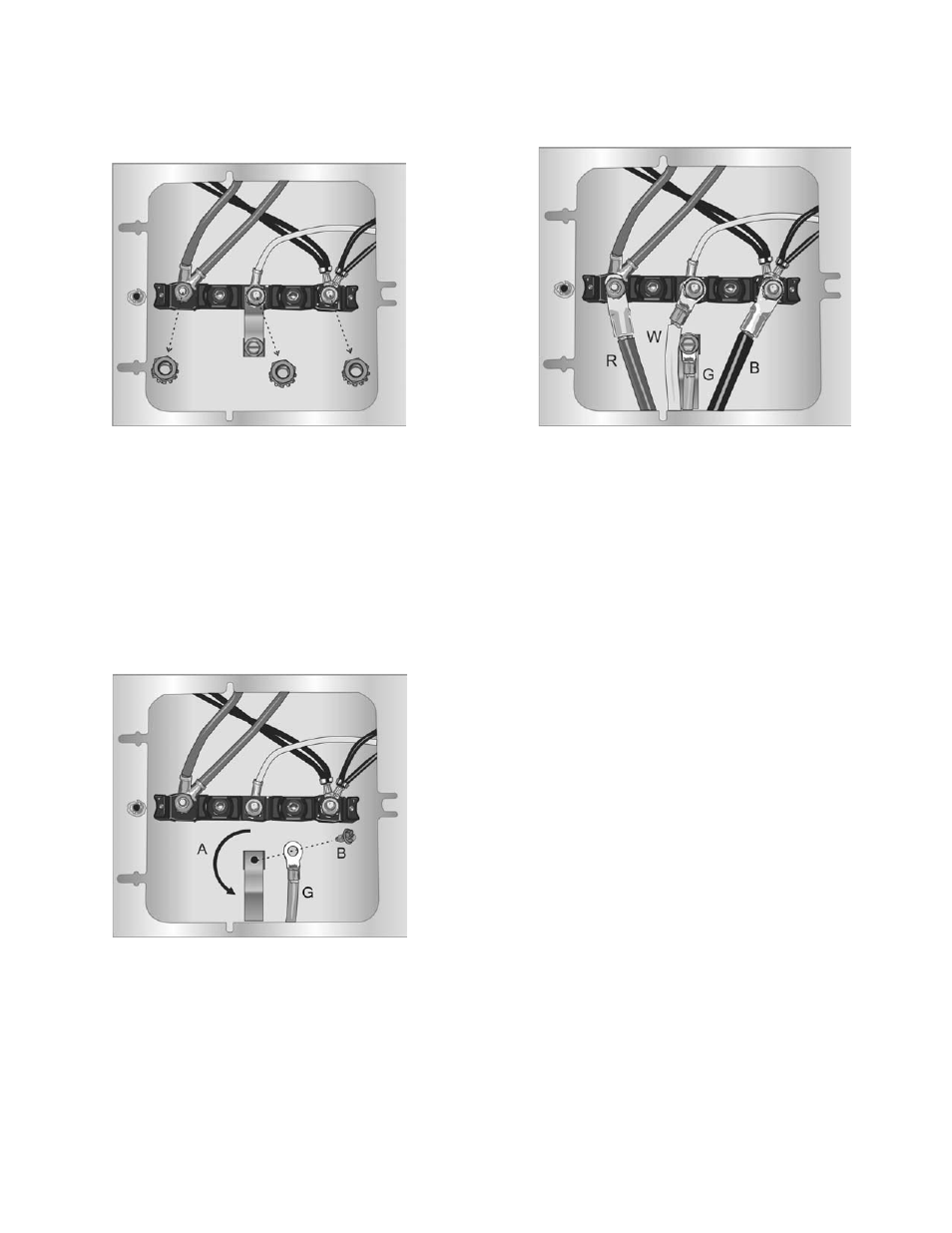

4. Retirer la vis de mise à la terre verte de l'extrémité
inférieure du ruban de mise à la terre. Retirer
l'extrémité supérieure du ruban de mise à la terre de la
borne centrale de la barre de jonction. Faire pivoter la
bande de mise à la terre (A) de sorte que la grande
extrémité se trouve sur le dessus et aligner le trou avec
le trou de mise à la terre sous le bornier. Utiliser la vis
de mise à la terre verte (B) pour connecter le fil vert (G)
sur le dessus du ruban de mise à la terre. Serrer les vis
de mise à la terre à fond, mais ne pas trop serrer.
5. Connecter le fil rouge à la borne gauche du bloc de
raccordement au moyen de l'un(e) des écrous/
rondelles retirés à l'étape 2.
6. Connecter le fil blanc à la borne centrale du bloc de
raccordement au moyen de l'un(e) des écrous/
rondelles.
7. Connecter le fil noir à la borne droite du bloc de
raccordement au moyen de l'un(e) des écrous/
rondelles.
8. Serrer solidement toutes les connexions et remettre le
cache-bornes en place.
9. Fixer solidement et correctement le réducteur de
tension (voir section précédente).
Remarque : NE PAS brancher la cuisinière pour l'instant.
Raccordement du cordon à 3 fils de la cuisinière (autre
méthode)
Le raccordement à 4 fils (ci-dessus) est préférable mais
lorsque les codes et règlements locaux autorisent la mise à
la terre à travers le neutre, et là où la conversion à un
raccordement à 4 fils est impossible à mettre en œuvre,
l'appareil peut être raccordé à l'alimentation via une
méthode de raccordement à 3 fils.
1. Débrancher le courant au niveau du boîtier de
disjoncteurs.
2. Retirer le cache-bornes pour exposer le bornier.
3. Retirer l'écrou supérieur (il comporte une rondelle frein)
de chaque borne.
