Español 12

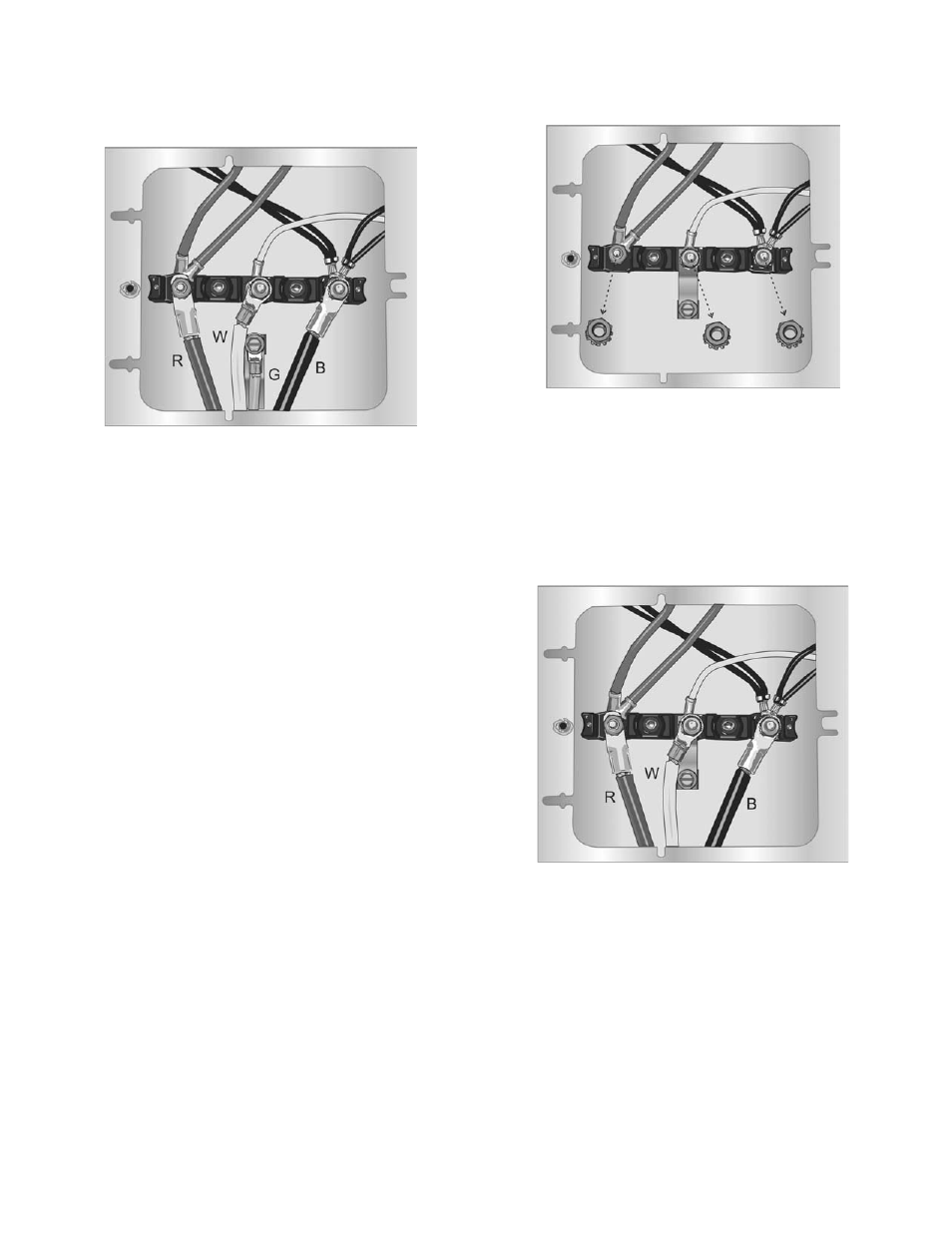

5. Conecte el cable rojo al terminal del bloque de
empalme izquierdo utilizando una de las tuercas/
arandelas que se retiraron en el paso 2.
6. Conecte el cable blanco al terminal del bloque de
empalme central utilizando una de las piezas de
tuerca/arandela.
7. Conecte el cable negro al terminal del bloque de
empalme derecho utilizando una de las piezas de
tuerca/arandela.
8. Ajuste todas las conexiones firmemente y Vuelva a
colocar la cubierta del bloque de terminales.
9. Asegure en forma adecuada la protección para cables
(consulte la sección previa).
Nota : NO enchufe la estufa en este momento.
Conexión de un cable de estufa de tres alambres
(método alternativo)
Se prefiere la conexión de cuatro alambres (anterior), pero
en los casos en los que los códigos y las ordenanzas
locales permiten la conexión a tierra mediante el conductor
neutro y en los que la conversión a cuatro alambres no es
práctica, la unidad puede conectarse a la fuente de
alimentación mediante una conexión de tres alambres.
1. Desconecte la energía eléctrica en la caja de
disyuntores.
2. Retire la cubierta del bloque de terminales para
exponer el bloque de terminales.
3. Retire la tuerca superior (tiene una arandela de
sujeción colocada) de cada poste de terminal.
Nota: NO retire la segunda tuerca/arandela en cada
poste. Estas deben permanecer en su lugar para
anclar el cableado interno conectado al bloque de
terminales.
4. Conecte el cable blanco al terminal del bloque de
empalme central utilizando una de las piezas de
tuerca/arandela.
5. Conecte el cable rojo al terminal del bloque de
empalme izquierdo utilizando una de las piezas de
tuerca/arandela que se retiraron en el paso 2.
6. Conecte el cable negro al terminal del bloque de
empalme derecho utilizando una de las piezas de
tuerca/arandela.
7. Ajuste todas las conexiones firmemente y vuelva a
colocar la cubierta del bloque de terminales.
8. Asegure en forma adecuada la protección para cables
(consulte la sección previa).
Nota: NO enchufe la estufa en este momento.
