Français 12
Remarque : NE PAS enlever le (la) deuxième écrou/
rondelle sur chaque borne. Ceux-ci doivent rester à
leur place pour pouvoir fixer les fils internes reliés au
bornier.

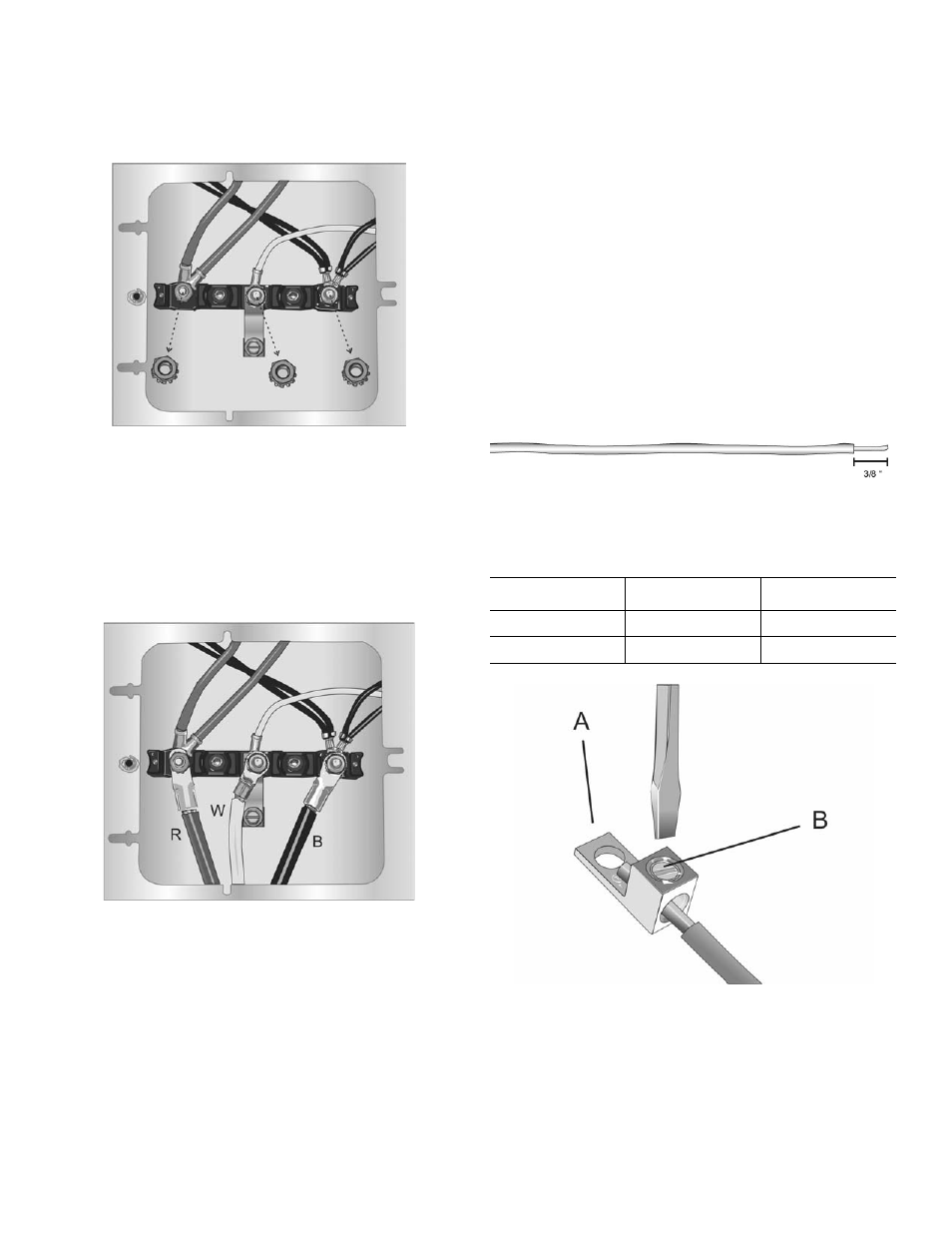

4. Connecter le fil blanc à la borne centrale du bloc de
raccordement au moyen de l'un(e) des écrous/
rondelles.
5. Connecter le fil rouge à la borne gauche du bloc de
raccordement au moyen de l'un(e) des écrous/
rondelles retirés à l'étape 2.
6. Connecter le fil noir à la borne droite du bloc de
raccordement au moyen de l'un(e) des écrous/
rondelles.
7. Serrer solidement toutes les connexions et remettre le
cache-bornes en place.
8. Fixer solidement et correctement le réducteur de
tension (voir section précédente).
Remarque : NE PAS brancher la cuisinière pour l'instant.
Raccordement du conduit électrique
flexible
La cuisinière peut également être raccordée au moyen d'un
conduit flexible. Si vous utilisez cette méthode, toujours uti-
liser les cosses fournies.
Remarque : Au Canada, la cuisinière est expédiée de
l'usine avec le cordon d'alimentation déjà en place. Passer
à « Terminer l'installation ». Pour les installations en dehors
du Canada, raccorder le conduit flexible au bornier.
Raccordement cosse/fil
Chaque fois qu'un fil doit être relié à une cosse, effectuer
les étapes suivantes :
1. Dénuder 3/8 po (9,5 mm) d'isolant de l'extrémité du fil.
2. Insérer l'extrémité dénudée du fil dans la cosse (voir A
sur le schéma ci-dessous), puis serrer chaque vis de
blocage (voir B sur le schéma ci-dessous) en serrant
au couple approprié (voir le tableau).
Raccordement à 4 fils en conduit flexible
1. Débrancher le courant au niveau du boîtier de
disjoncteurs.
2. Retirer le cache-bornes pour exposer le bornier.
Calibre de fil Couple (po/lb) Couple (Nm)
6 35 3,95
8 25 2,82
