Français 13

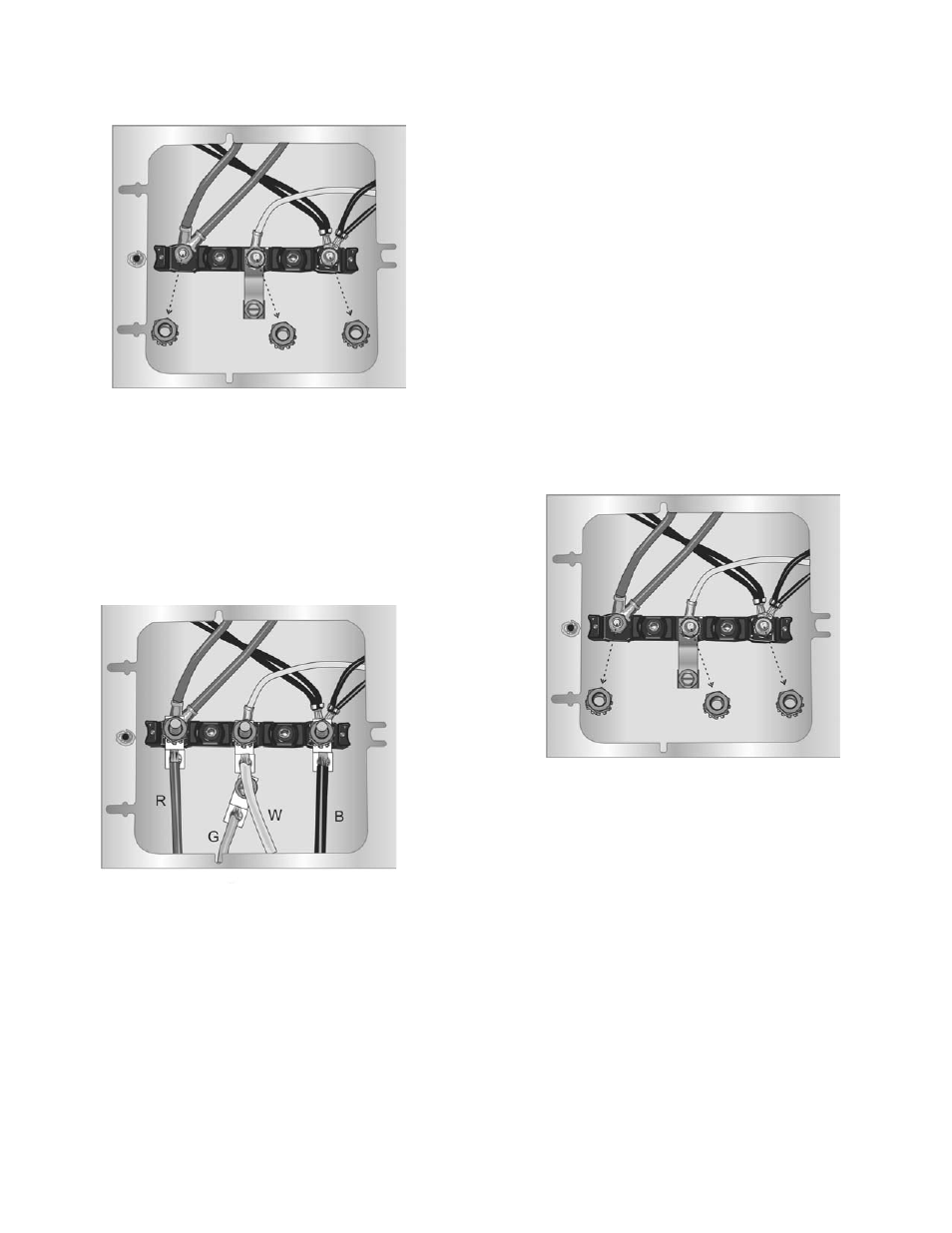

3. Retirer l'écrou supérieur (il comporte une rondelle frein)
de chaque borne.
Remarque : NE PAS enlever le (la) deuxième écrou/ron-
delle sur chaque borne. Ceux-ci doivent rester à leur place
pour pouvoir fixer les fils internes reliés au bornier.
4. Retirer la vis de mise à la terre verte de l'extrémité
inférieure du ruban de mise à la terre.
5.
Retirer le ruban de mise à la terre de la borne centrale
sur le bornier. Le ruban ne sera pas nécessaire avec
l'installation électrique en conduit flexible. Retirez-le de
l'appareil.
6. Connecter le fil de mise à la terre isolé (G) à une cosse
(emballée avec le présent manuel) et fixer solidement
la cosse au trou de mise à la terre à l'aide de la vis de
mise à la terre verte. Serrer fermement la vis, mais ne
pas trop serrer.
7. Connecter le fil rouge (R) à une cosse et mettre la
cosse en place sur la borne gauche. Remettre la vis/
rondelle en place sur la borne et serrer au couple de
serrage de 20 po/lb (2.26 nm).
8. Connecter le fil noir (B) à une cosse et mettre la cosse
en place sur la borne droite. Remettre la vis/rondelle
en place sur la borne et serrer au couple de serrage de
20 po/lb (2.26 nm).
9. Fixer solidement et correctement le conduit flexible au
panneau amovible à l'angle et au côté alimentation de
la boîte de jonction. Le câblage est maintenant
terminé.
Remarque : NE PAS brancher le courant électrique à la
cuisinière pour le moment.
Raccordement à 3 fils en conduit flexible
Un raccordement à 4 fils est préférable mais lorsque les
codes et règlements locaux autorisent la mise à la terre via
le neutre, et/ou là où la conversion à un raccordement à
4 fils est impossible à mettre en œuvre, l'appareil peut être
raccordé à l'alimentation via une méthode de raccordement
à 3 fils.
1. Débrancher le courant au niveau du boîtier de
disjoncteurs.
2. Retirer le cache-bornes pour exposer le bornier.
3. Retirer l'écrou supérieur, la rondelle en étoile et la
rondelle plate de chaque cosse.
Remarque : NE PAS retirer la dernière rondelle plate, le
dernier écrou ou les fils conducteurs internes.
4. (voir le schéma suivant) Connecter le fil rouge (R) à
une cosse (emballée avec le présent manuel) et mettre
la cosse en place sur la borne gauche. Remettre la vis/
rondelle en place sur la borne et serrer au couple de
serrage de 20 po/lb (2.26 nm).
5. Connecter le fil noir (B) à une cosse et mettre la cosse
en place sur la borne droite. Remettre la vis/rondelle
en place sur la borne et serrer au couple de serrage de
20 po/lb (2.26 nm).
6. Connecter le fil vert (G) à une cosse et mettre la cosse
en place sur la borne centrale. Remettre la vis/rondelle
en place sur la borne et serrer au couple de serrage de
20 po/lb (2.26 nm).
