Español 7
Requisitos de
gabinetes
Esta unidad está diseñada para la instalación cerca de
paredes adyacentes y superficies que sobresalen
construidas de materiales combustibles. Prepare la
superficie de trabajo y los gabinetes.

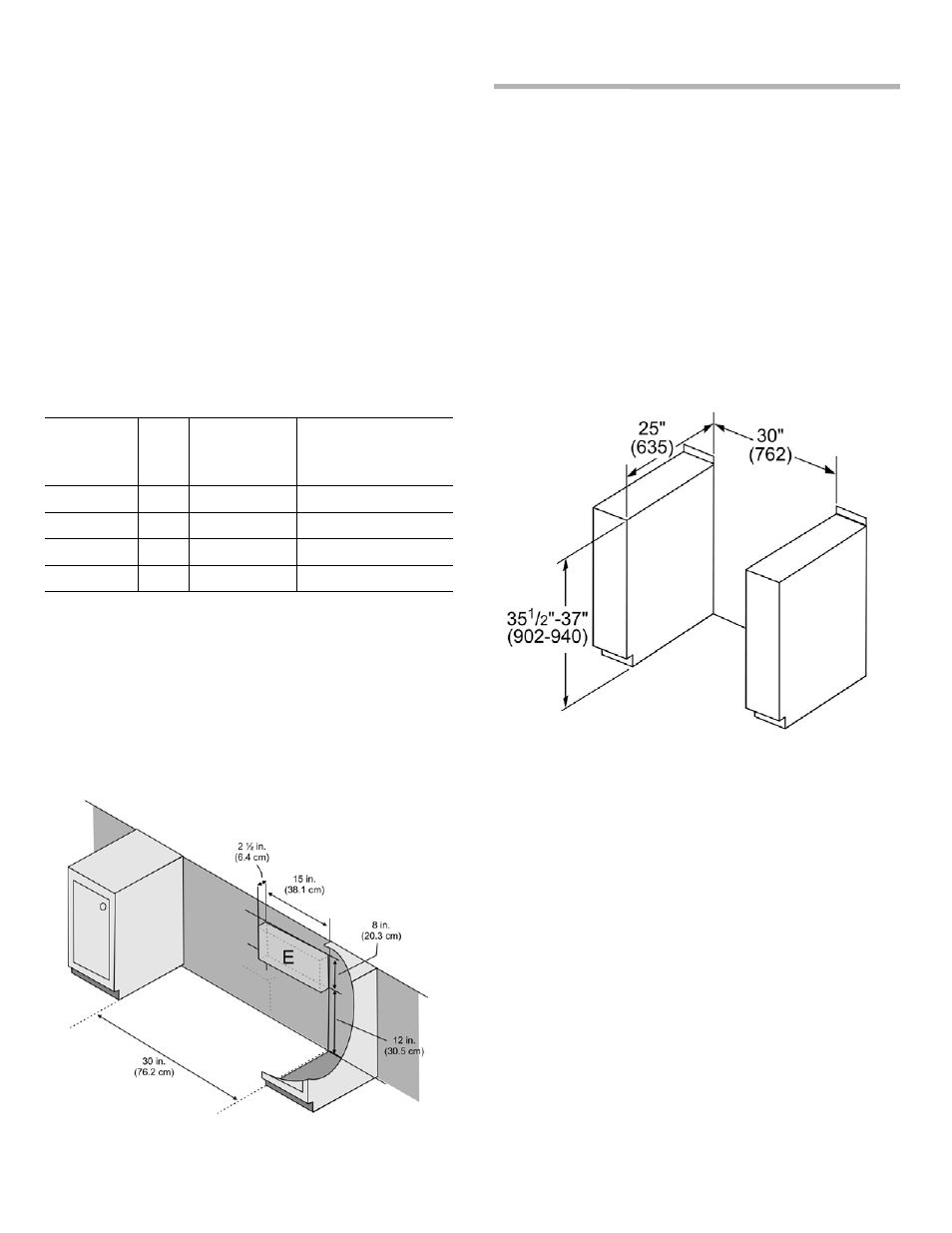

Deje un mínimo de 30 pulg. (762 mm) entre los
gabinetes
donde instalará la estufa. No se requiere
espacio libre lateral. La altura se establece ajustando las
patas de la estufa (consulte la sección que aparece más
adelante, “Cómo completar la
instalación”).
Nota: La estufa deslizante también puede reemplazar
una estufa
independiente. En este caso, verifique que la
abertura sea de, al menos, 30 pulg. (762 mm).
Instalación de la ventilación
Bosch recomienda categóricamente la instalación de una
campana de ventilación arriba de esta estufa. Para la
mayoría de las cocinas, se recomienda una capacidad
nominal de campana certificada de no menos de 300 pies
cúbicos por minuto (cubic feet per minute, CFM). La
campana de la estufa debe instalarse según las
instrucciones proporcionadas con la campana.
La estufa requiere un mínimo de un circuito de tres alambres
de 120/240 o 120/208 V, 40 a 50 A, 60 Hz, CA. Verifique los
códigos locales para obtener información sobre capacidades
nominales de amperaje adecuadas. Se prefiere una conexión
de cuatro alambres. La mayoría de las reglamentaciones y los
códigos de edificación locales requieren que el cableado
eléctrico sea realizado por electricistas con licencia.
Asegúrese de instalar su estufa de acuerdo con los códigos
eléctricos de su región.
Capacidad nominal eléctrica de kW
Las estufas tienen una capacidad nominal doble para utilizar
con 120/240 V CA o 120/208 V CA. Verifique la placa de
datos para obtener información sobre la capacidad nominal de
kW. Consulte la capacidad nominal de kW que se encuentra
en la tabla a continuación para determinar los requisitos de
amperaje.
* Varía por ubicación. Verifique los códigos locales.
Ubicación de la toma de corriente eléctrica
Se requiere una toma de corriente de circuito dedicado de
208/240 V CA y montaje a ras. Utilice el diagrama que se
encuentra a continuación para asegurarse de que su
instalación esté correctamente preparada para la estufa.
Observe que el espacio disponible para la toma de corriente
se muestra en el casillero gris (E) en la siguiente ilustración.
VOLTIOS
CA
HZ CAPACIDAD
NOMINAL
KW
DISYUNTOR
DISYUNTOR
120/240 60 13.0 40 o 50 A*
120/240 60 13.8 40 o 50 A*
120/208 60 9.8 40 o 50 A*
120/208 60 10.4 40 o 50 A*
