Installation du réducteur de tension
Mettre le réducteur de tension en place dans le panneau
amovible sous le bornier.
1. Dans le panneau amovible qui se trouve sous le
bornier, retirer la plaque d'éjection qui s'adapte sur le
réducteur de tension livré avec le cordon d'alimentation
de votre cuisinière.
2. Faire passer le cordon d'alimentation de la cuisinière
par le trou et le réducteur de tension jusqu'au bornier.
Laisser un peu de mou dans le cordon entre le
réducteur de tension et le bornier.
3. Une fois la longueur et le mou du cordon ajustés, fixer
le réducteur de tension selon les instructions
comprises avec ce dernier.
Conseil : Le panneau amovible (sous le bornier) peut être
retiré de la cuisinière pour installer le réducteur de tension.
Retirer le panneau de la cuisinière, installer le réducteur de
tension dans le panneau et remettre celui-ci en place. NE
PAS retirer complètement le panneau arrière de la
cuisinière.
Préparation pour le raccordement électrique
Pour les installations où la mise à la terre par le conducteur
neutre est interdite : (a) débrancher le fil du conducteur
neutre, (b) utiliser la borne ou le fil de mise à la terre pour
mettre l'appareil à la terre, (c) raccorder la borne neutre au
conducteur neutre du circuit de dérivation de la façon
habituelle. Lorsque l'appareil doit être branché au moyen
d'un ensemble de cordon, utiliser un cordon à 4
conducteurs prévu à cet effet.
Utiliser uniquement des ensembles de cordon
d'alimentation électrique avec une puissance nominale de
125/250 volts, 40 ampères (minimum) et portant la marque
« Pour utilisation avec les cuisinières ». Le réducteur de
tension fourni avec le cordon doit être installé selon les
instructions comprises avec ce dernier.
Raccordement du cordon à 4 fils de la cuisinière
(méthode recommandée)
1. Débrancher le courant au niveau du boîtier
disjoncteurs. Retirer le cache-bornes pour exposer le
bornier.
2. Retirer l'écrou supérieur (il comporte une rondelle frein)
de chaque borne.
9 AVERTISSEMENT
Le réducteur de tension livré avec le cordon de
votre cuisinière doit être correctement installé. Les
réducteurs de tension varient d'un modèle à l'autre.
Lire et suivre attentivement les instructions
comprises avec votre réduction de tension.
9 AVERTISSEMENT
Risque de choc électrique ou d'incendie. Le cadre
est mis à la terre au neutre à l'aide d'un conducteur
de terre. La mise à la terre par le conducteur neutre
est interdite pour les nouvelles installations de
circuit terminal (NEC 1996), les maisons mobiles et
les véhicules de plaisance ou dans les endroits où
les codes locaux interdisent la mise à la terre par un
conducteur neutre.

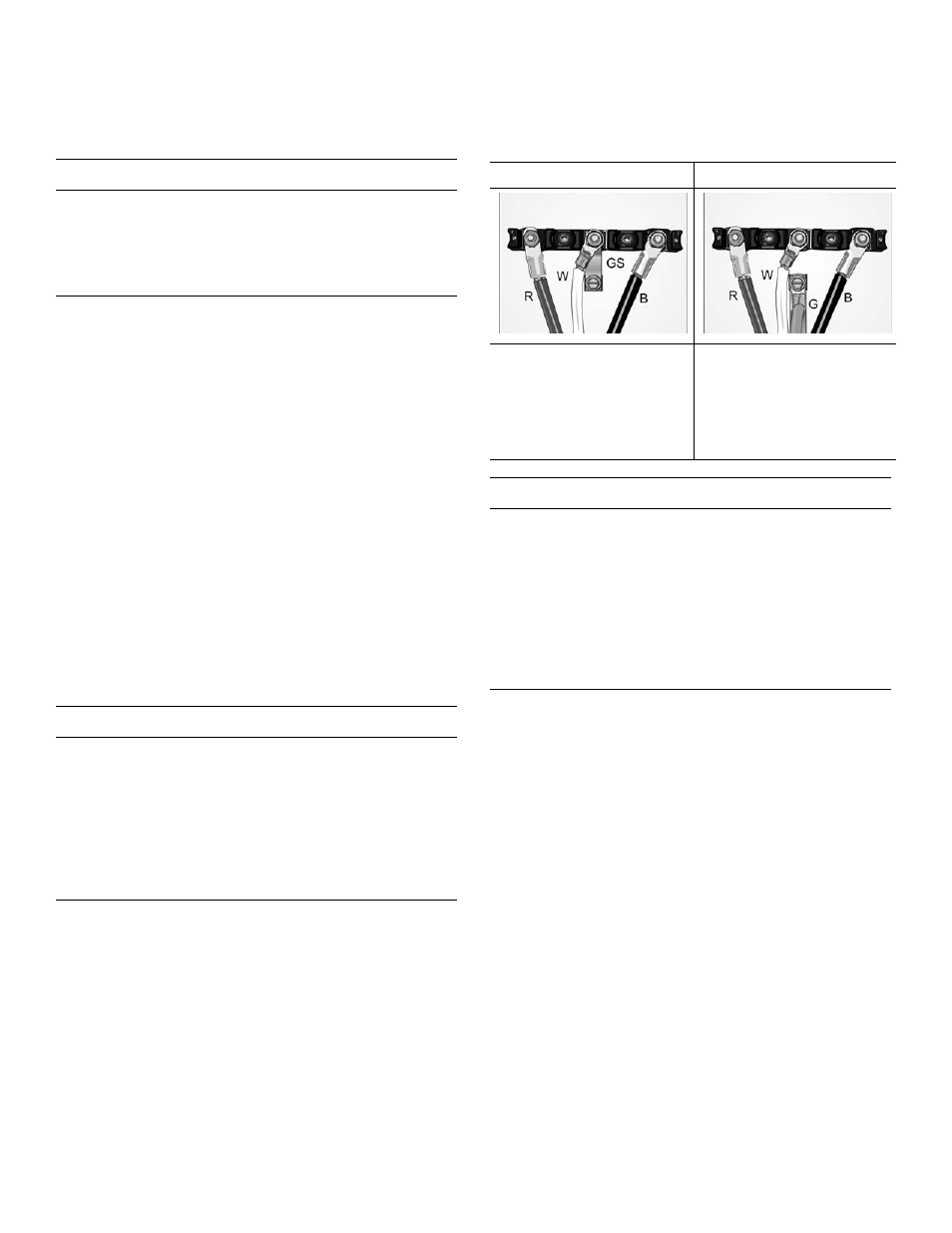

Branchement à 3 fils Branchement à 4 fils
R = Rouge
W = Blanc
GS = Bande de mise à la
terre
B = Noir
R = Rouge
W = Blanc
G = Vert
B = Noir
9 AVERTISSEMENT
Pour éviter un choc électrique, en aucun cas le
contact de mise à la terre sur le cordon
d'alimentation de la cuisinière doit-il être coupé ou
supprimé. Il doit être branché dans une prise avec
mise à la terre homologue et relié à un circuit de 240
volts correctement polarisé. S'il y a un doute
quelconque concernant la mise à la terre correcte
de la prise murale, faire vérifier l'installation par un
électricien qualifié.
